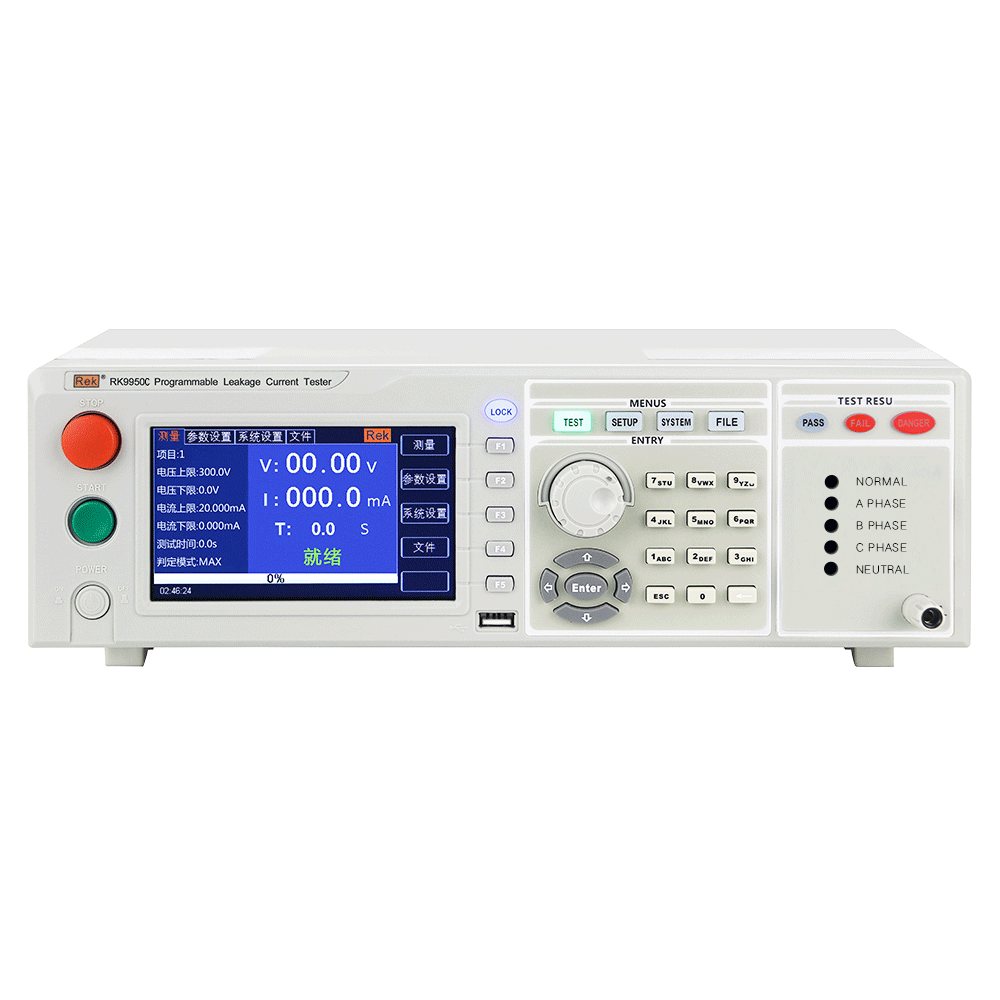

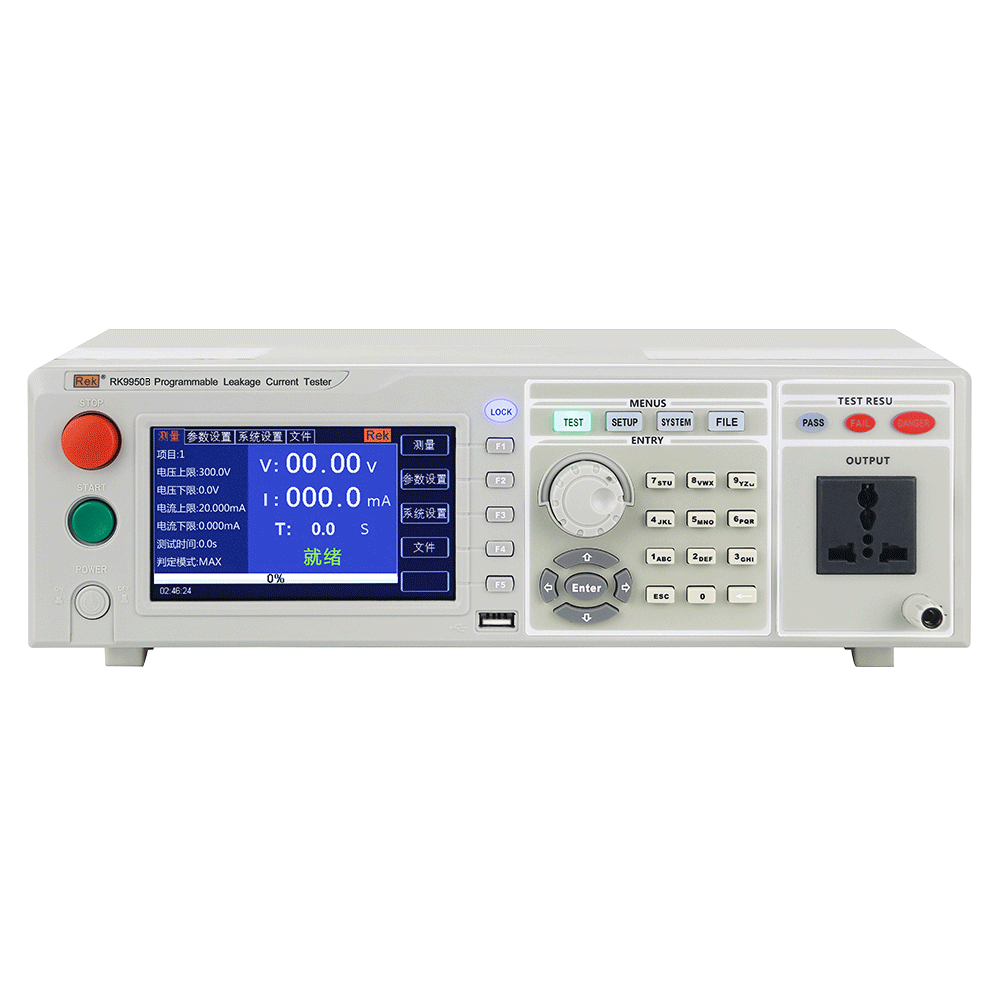

*300V RK9950/RK9950A/ RK9950B/ RK9950C系列程控泄漏电流测试仪
屏幕尺寸:5寸TFT液晶屏
通讯接口:RS232C、RS485、USB
USB接口:拷贝、复制、存储功能
范围:0.001-20.00mA
产品描述
技术参数
操作视频
产品附件
上位机软件
产品介绍

RK9950系列程控泄漏电流测试仪为5寸TFT液晶屏显示,测试仪采用32位高速MCU和大规模数字电路设计,内置GB9706.1-2007(IEC60601-1:1998)人体阻抗模拟网络,板卡式MD网络接口包含MD-A(符合GB/T12113-2003、GB4793.1-2007)、MD-B(符合GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(符合GB/T12113-2003、GB7000.1-2015)、MD-D(符合GB4793.1-2007)、MD-E(符合GB4943.1-2011、GB4793.1-2007)、MD-F(符合GB7000.1-2015)。负载电压、电流超限保护;MD网络多重快速保护,安全可靠。动态、静态两种电源测试状态;泄漏电流测试对L(相线)、N(零线)自动切换。其设置和操作都非常简便,并提供PLC远控接口、RS232C、RS485、USB等接口,可方便用户快速组合成综合测试系统。测试仪具备不合格判别功能、声光报警功能和测试时间自动控制功能,可满足生产线或品质检验使用需要


应用领域
测试仪可用于家用电器、电子仪器、电子设备、电动工具、电热器具等产品有泄漏电流测试

性能特点
1、采用5寸TFT宽屏(480x272)显示设置参数及测试参数,显示内容醒目、丰富
2、前面板有USB接口,可复制拷贝文件
3、后面板有USB接口,可通过USB升级软件
4、泄漏电流测试人体网络GB9706.1-2007(IEC60601-1:1998)
5、测试可切换人体网络
6、标配PLC接口、RS232接口、RS485接口,标配上位机软件
7、具有中英文显示界面,可满足不同用户的需求
8、内置16M Flash

型号

RK9950

RK9950A500VA

RK9950B1000VA

RK9950C

基本功能

屏幕尺寸

5寸TFT液晶屏

数字键

参数设置数字输入

编码开关

参数选择及确认功能

上下左右功能键

参数设定上下选择功能

LOCK键盘

防止意外修改测试条件或禁止测试条件被修改

锁定功能

报警功能

声讯报警

通讯接口

RS232C、RS485、USB

USB接口

拷贝、复制、存储功能

控制接口

HANDLER(PLC)

测试 方式

动态、静态

负载 电压(AC)

范围

0-300V

30-300V

30-300V

0-500V

精度

±(2%的×显示值+0.5V)

±(1.5%读值+1V)

±(1.5%读值+1V)

±(2%读值+1V)

频率

50/60HZ

45~65HZ

45~65HZ

50/60HZ

负载 电流(AC)

最大

25A

2.5A

4.5A

25A

过电流保护

声光报警、切断负载输出

泄漏电流设置

上限设定

范围

0.001-20.00mA

分辨率

200uA档:0.1uA、2m:1uA、20mA档:10uA

下限设定

范围

0.000-20.00mA

分辨率

200uA档:0.1uA、2m:1uA、20mA档:10uA

说明

下限设定为0不作判断

泄漏电流测试

范围及准确度

0.001-0.050mA    ±(1.5%读值+5个字) (B网络)
DC-10KHz         ±(3%读值+5个字)(非B网络)

0.050-20.00mA   ±(1.5%读值+5个字) (B网络)
DC-10KHz       ±(3%读值+5个字)(非B网络)

0.050-20.00mA   ±(1.5%读值+5个字) (B网络)
10KHz-1MHz     ±(3%读值+5个字)(非B网络)

MD模拟人体网络

8种标准网络

MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B B1(GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2011、GB8898-2011、GB7000.1-2015)、MD-C(GB/T12113-2003、GB7000.1-2015)、MD-D(GB4793.1-2007)、MD-E(GB4943.1-2011、GB4793.1-2007)、MD-F(IEC60598-1:2014、GB4793.1-2007)、MD-G(GB4943.1-2011、IEC60950-1:2005、GB4793.1-2007、IEC61010-1:2001)

测试 时间

范围

单次定时测试:0.1-999S ±1%;关闭时间为连续测试(N相测试)

说明

设定0S测试时只对N线测试,不作L转换

输出 功率


无内置变压器

500VA

1000VA

三相无内置变压器

外配 电源


可外接

内置

内置

可外接

工作温度、湿度

0°C~40°C,(5~80)%RH,粉尘少

电源

100V-121V,198V-242V,47.5-63Hz

保险丝规格

2A 250V

8A 250V (慢熔)

10A 250V(慢熔)

3A 250V

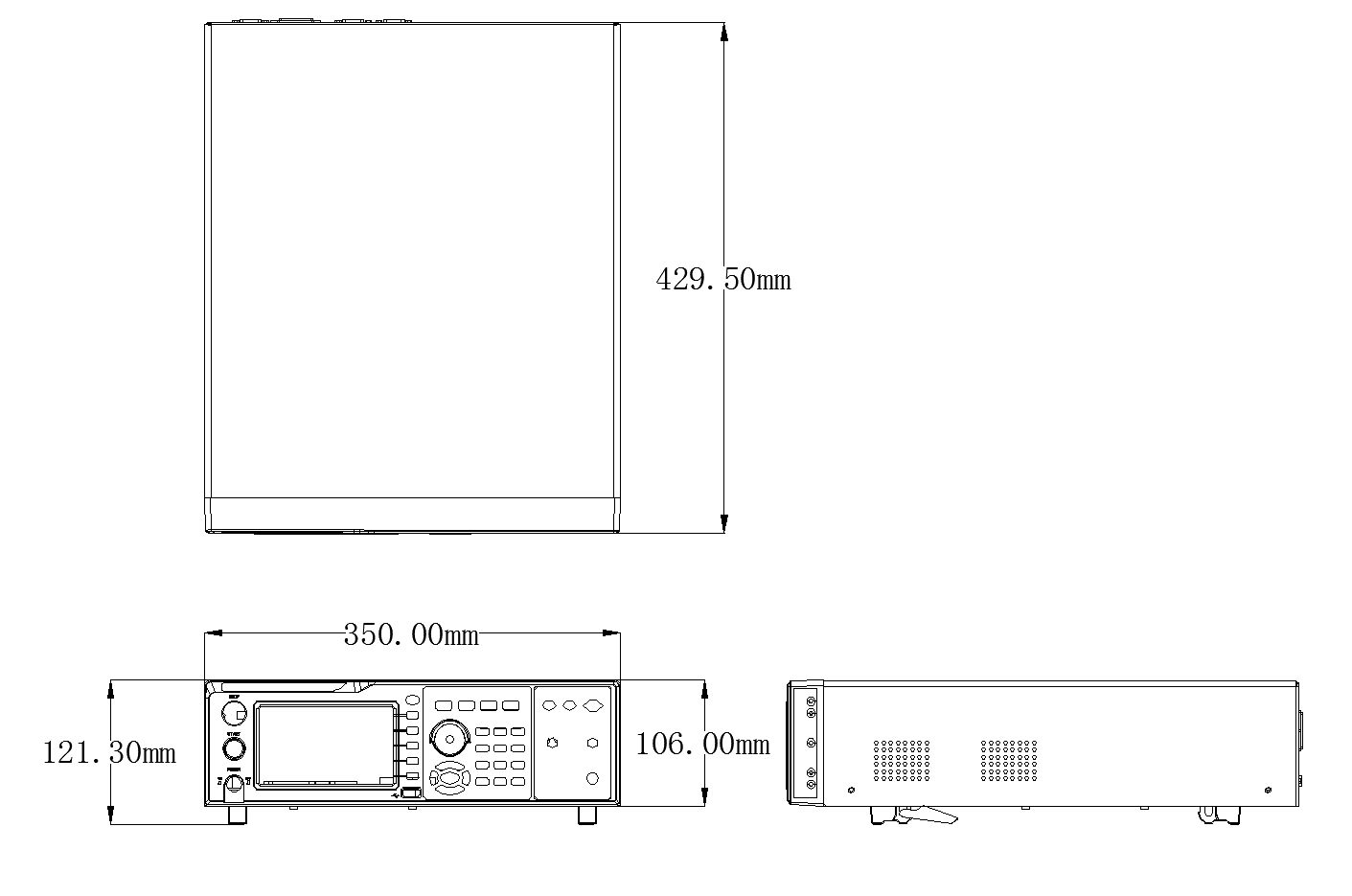

外形体积(D×H×W)

430×105×360mm

510×106×350mm

530×125×350mm

427×105×350mm

重量

8.5KG

17.1KG

19.7KG

10.4KG

标配配件

测试线、数据线、电源线、RS232转USB连接线、USB转方口连接线

选配配件(整套)

RK401、RK00031



型号


类型

概述

RK00017

(仅RK9950标配)

仪器标配测试线,可单独购买。

RK00002

标配

仪器标配数据连接线,可单独购买。

RK00004

标配

仪器标配电源线,可单独购买。

合格证保修卡

标配

仪器标配合格证及保修卡。

出厂校准证书

标配

仪器标配产品校准证书。

说明书

官网产品页下载

标配

仪器标配产品使用说明书。

上位机软件

官网产品页下载

标配

仪器选配16G U盘(含上位机软件)。

RS232转USB连接线

标配

仪器选配RS232转USB连接线(上位机)。

USB转方口连接线

标配

仪器选配USB转方口连接线(上位机)。

RK401

选配

详情见附件点检仪。

RK00031

选配

仪器选配USB转485,可单独购买。



RK9950/A/B程控泄漏电流测试仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQOLx2BYw

RK9950C程控泄漏电流测试仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQo0eWY8G

RK9950A/B程控泄漏电流测试仪MODBUS软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQtgS0c05

RK9950C程控泄漏电流测试仪MODBUS软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQHh4hmB1
