ACW
输出电压范围:(0.1~10.00)kV
最大输出功率:200VA(10.0kV 20mA)
DCW
输出电压范围:(0.1~10.00)kV
最大输出功率:100VA(10.0kV 10mA)
IR
输出范围:0.1~10KV
GR
输出电流范围:3~60A(DC)
精度:±(1%读数+0.2A)

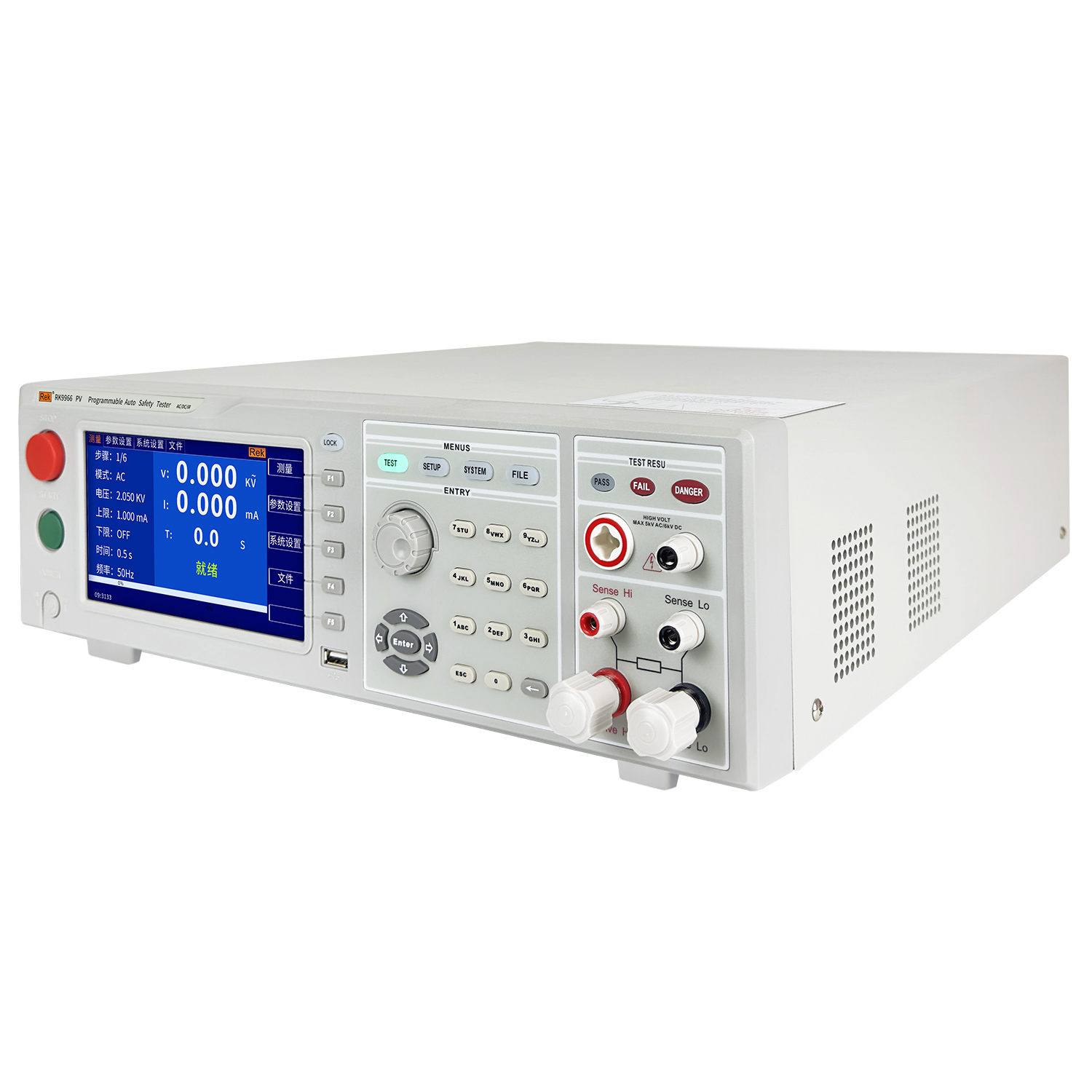

RK9966A/RK9966B
ACW
输出电压范围:(0.05~5.00)kV
最大输出功率:100VA(5.0kV 20mA)
DCW
输出电压范围:(0.05~6.00)kV
最大输出功率:60VA(6.0kV 10mA)

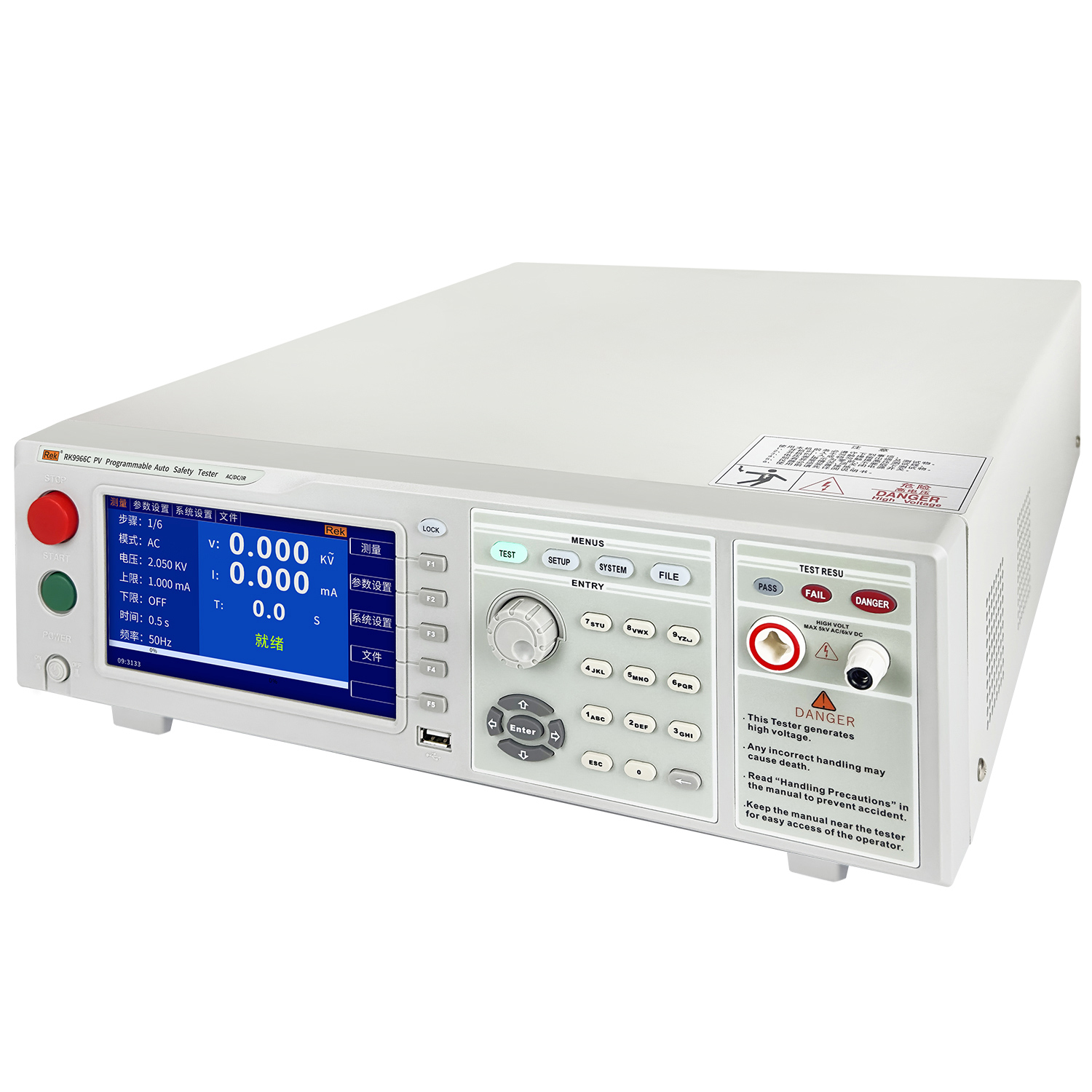

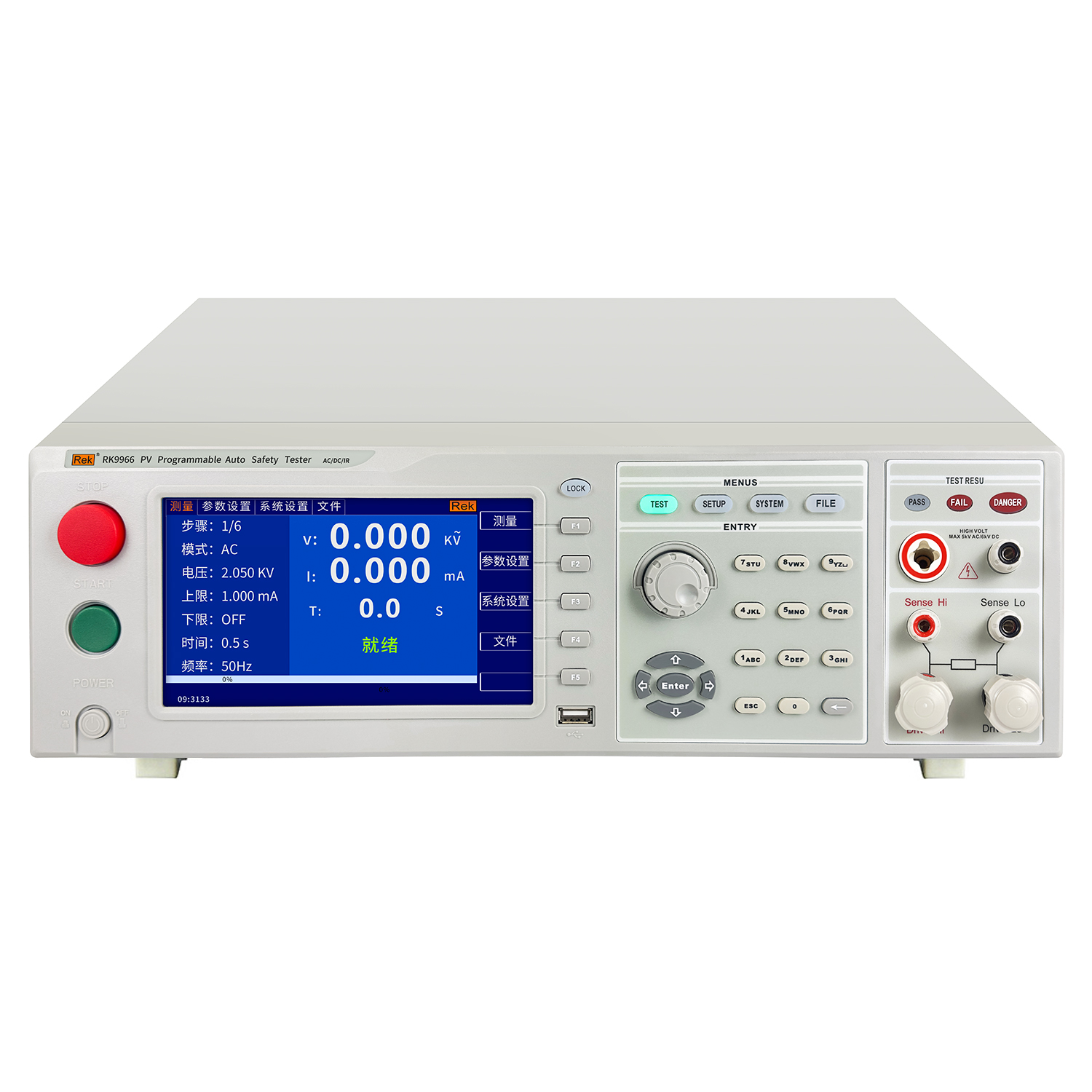

产品介绍

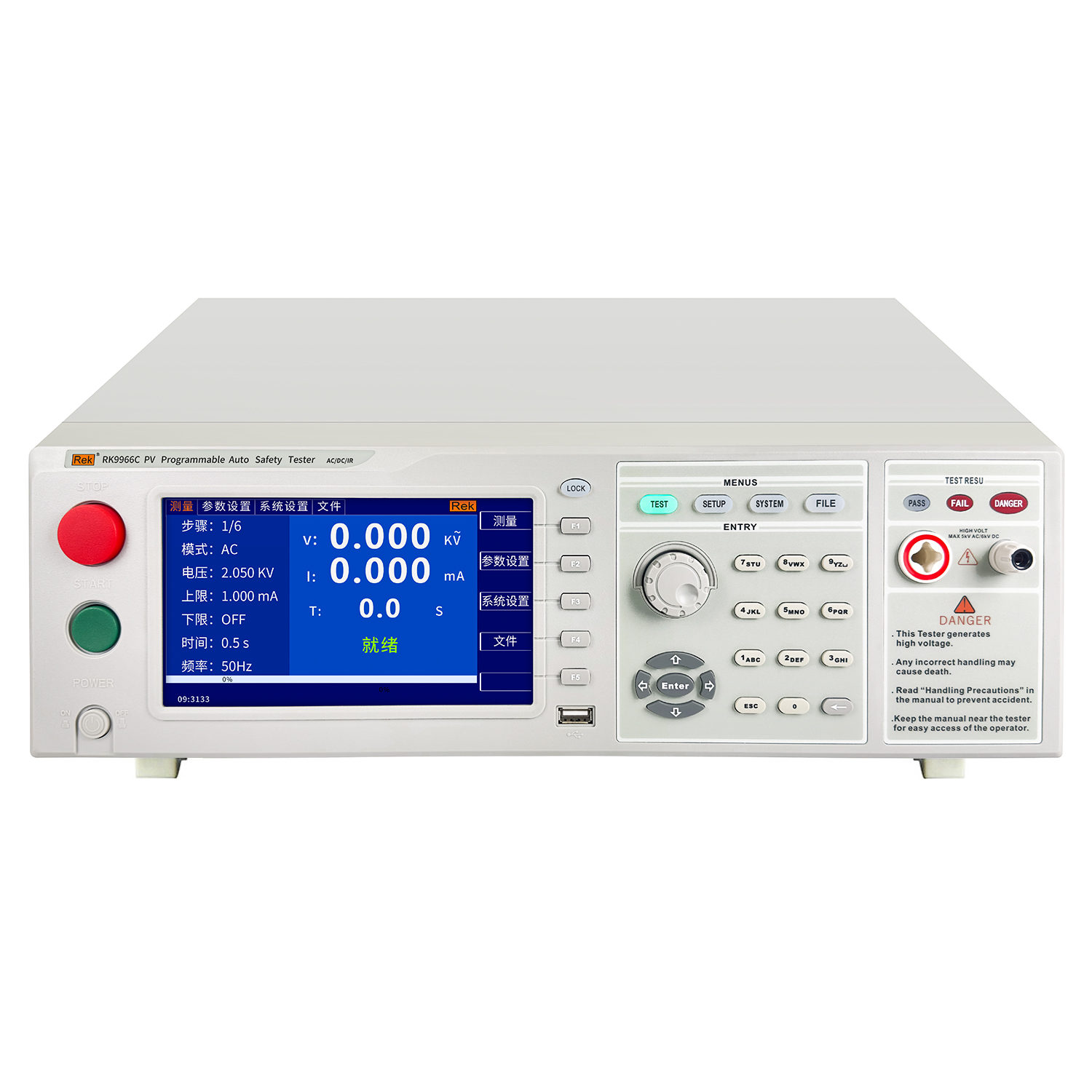

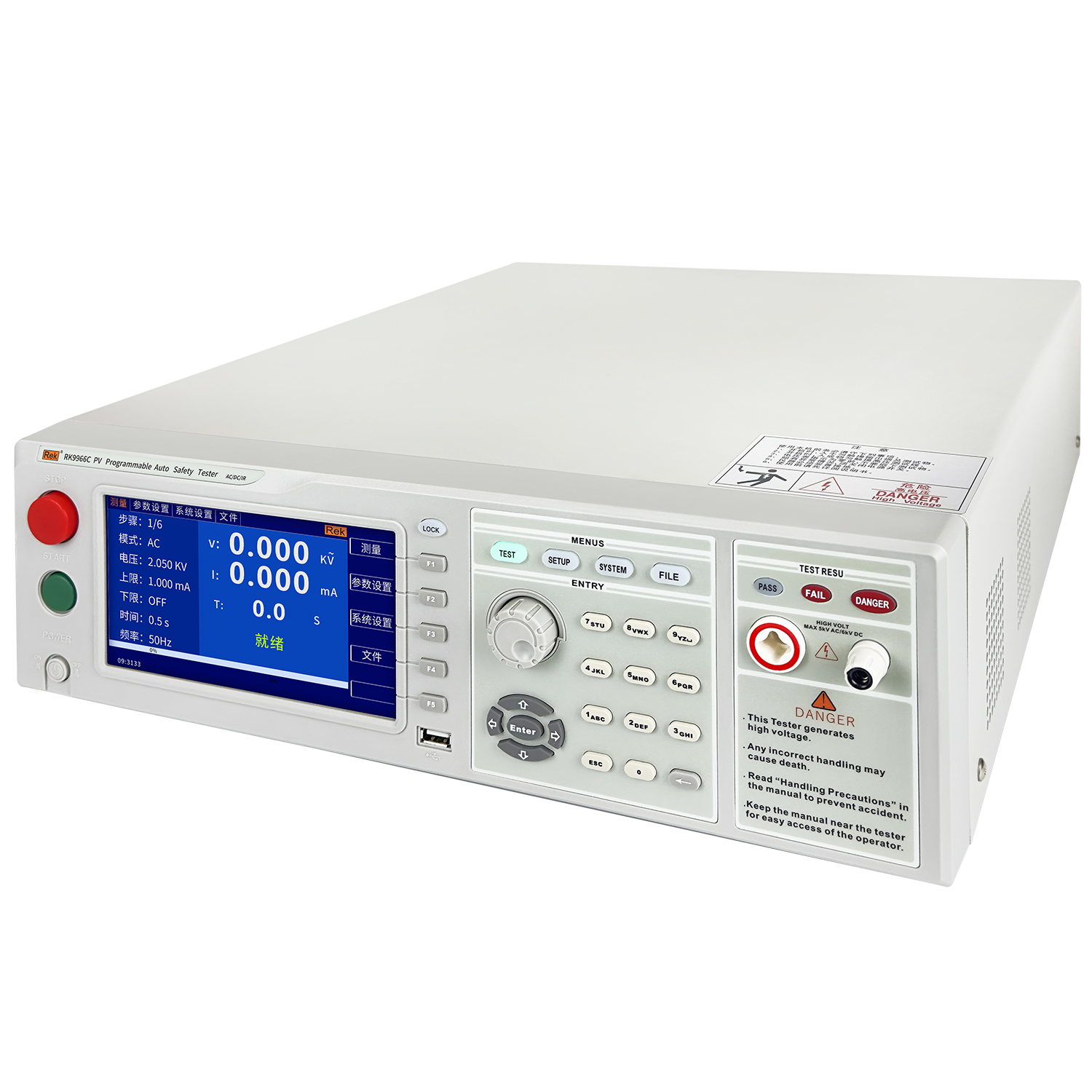

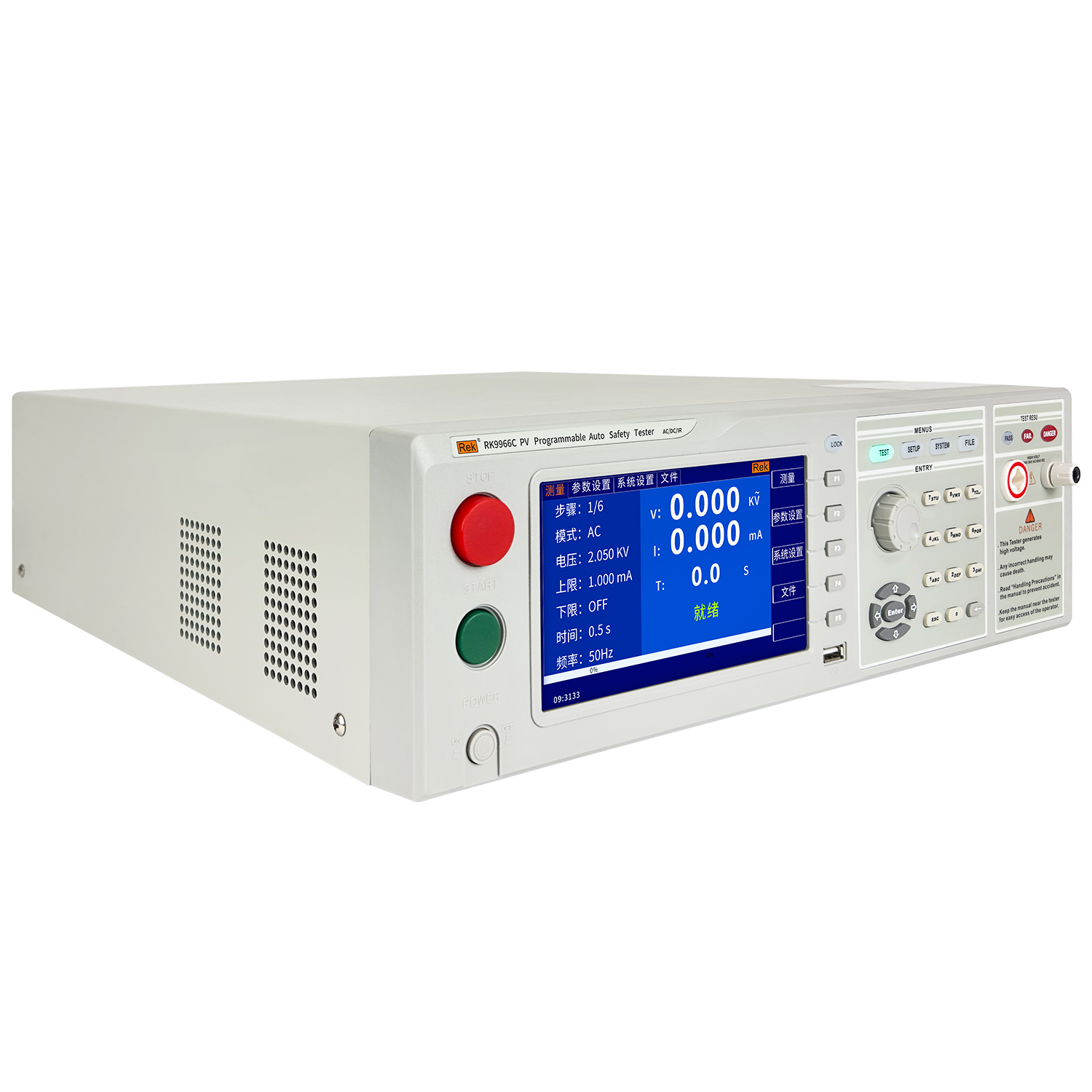

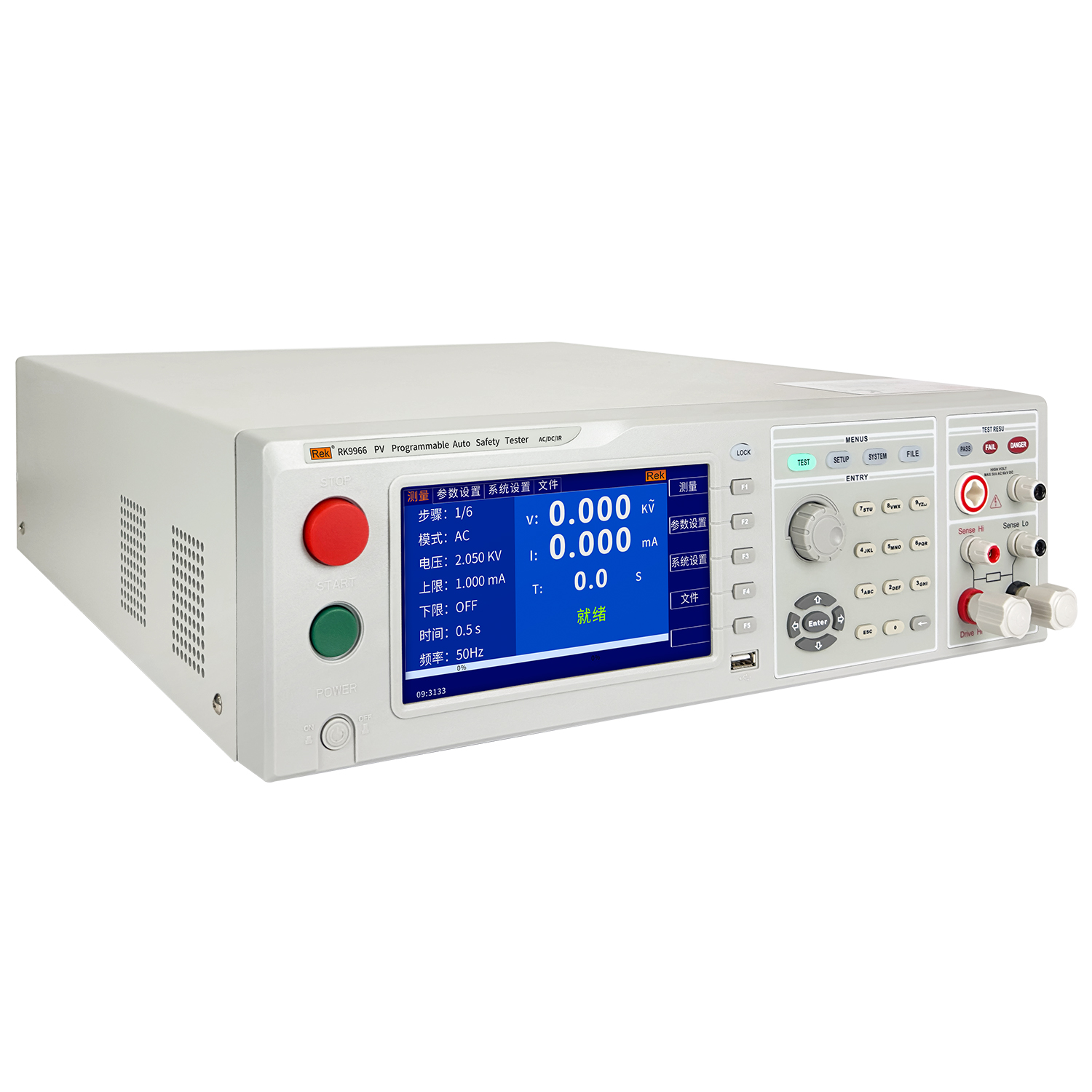

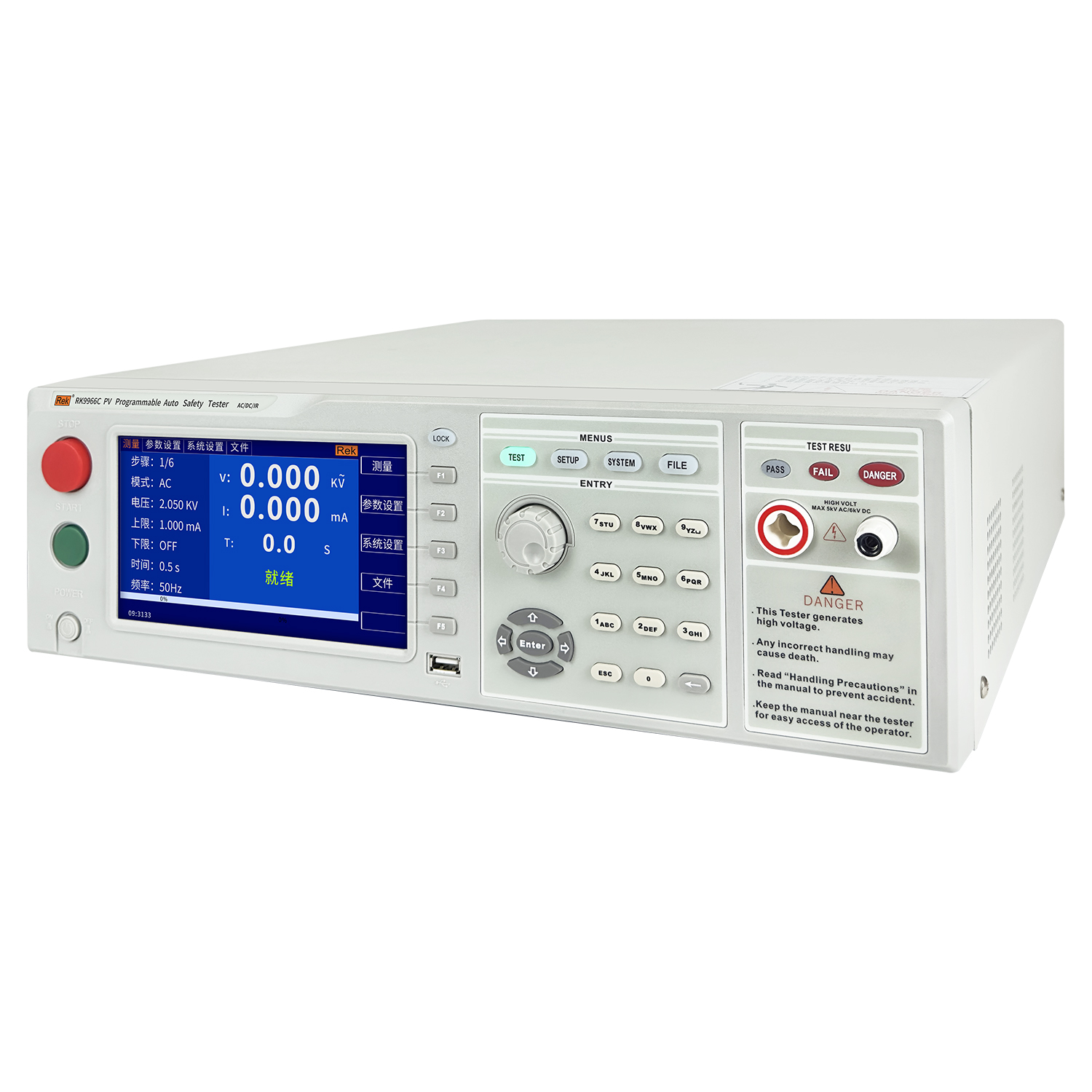

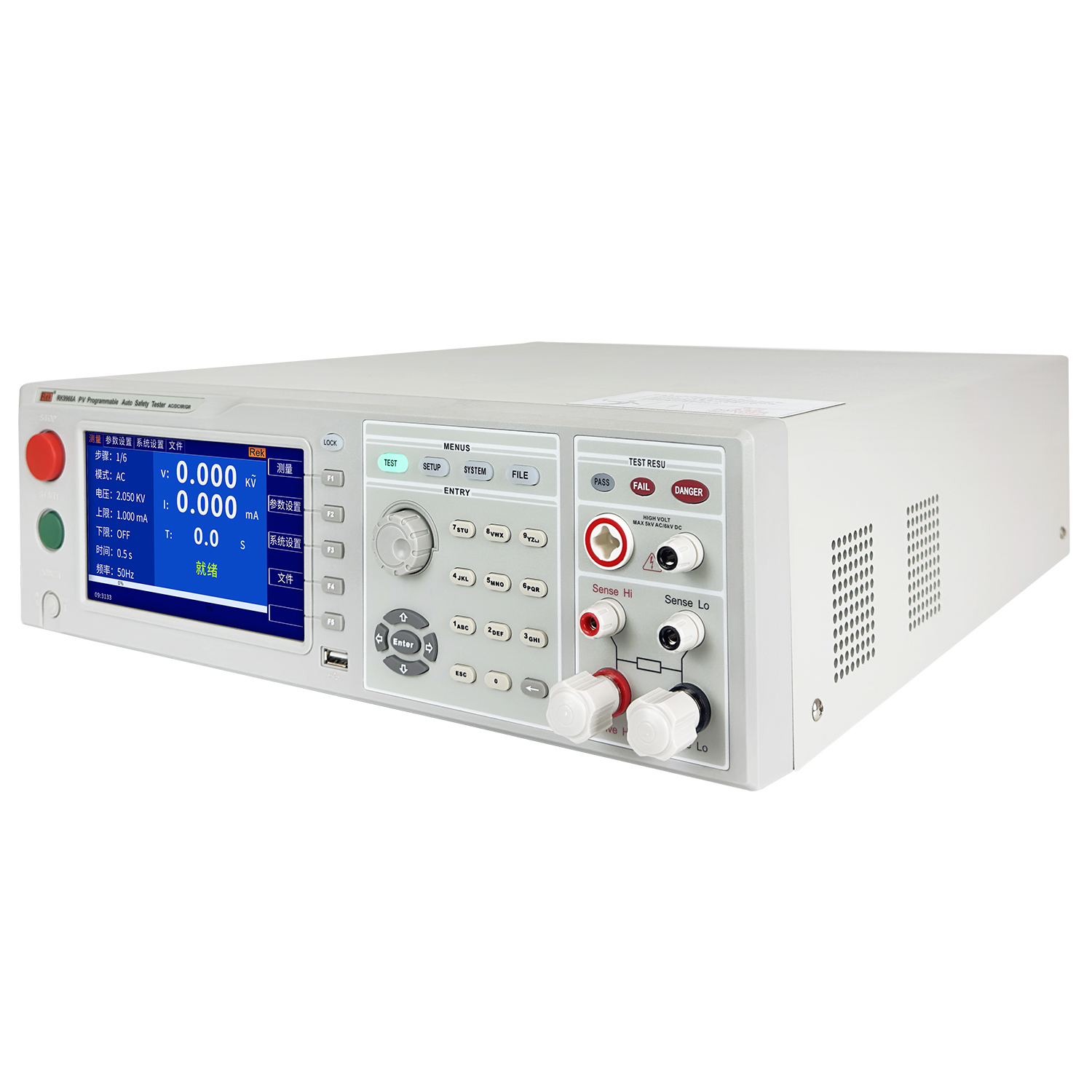

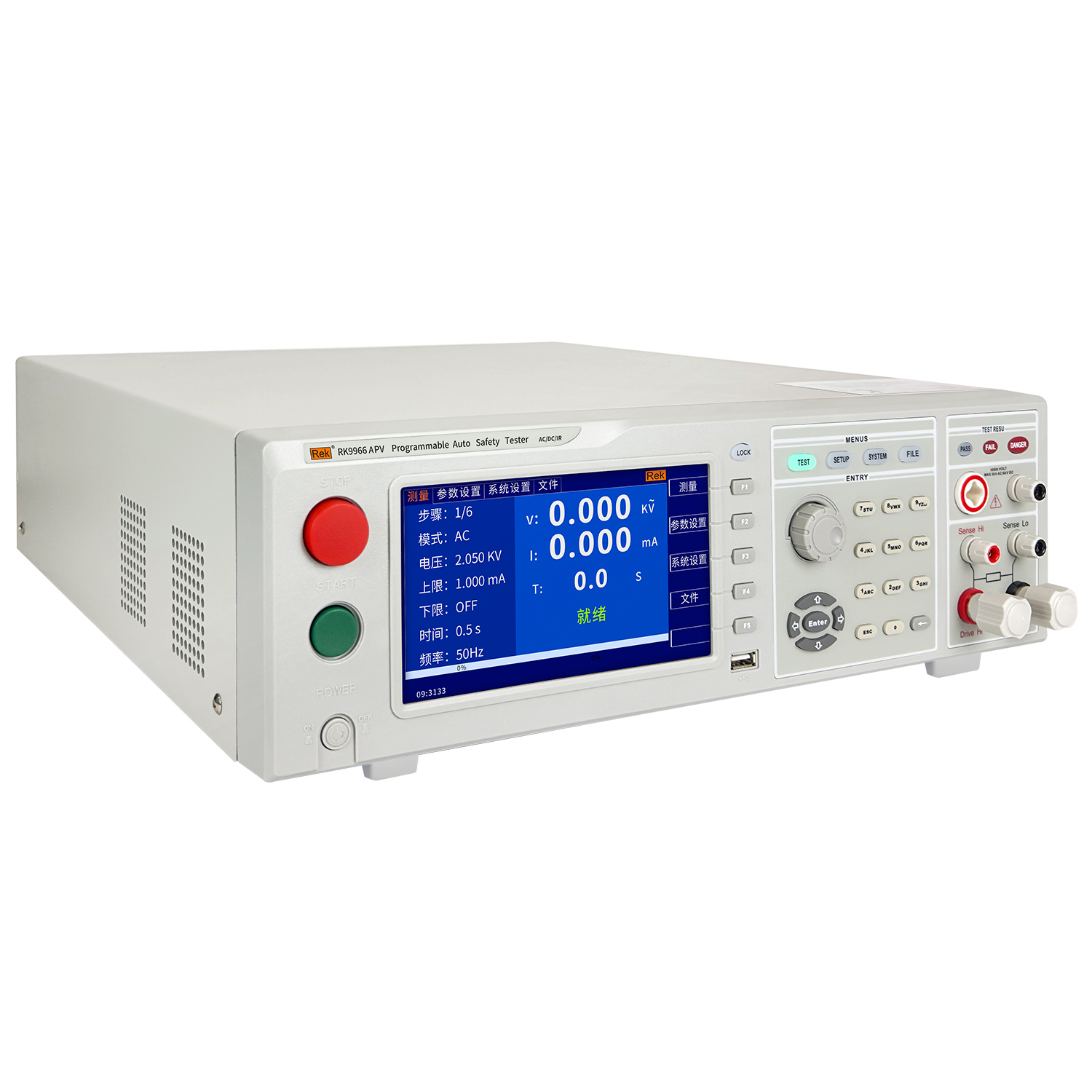

光伏安规综合测试仪为 7 寸 TFT 液晶屏显示,交流耐压测试所需的正弦波电压和接地测试所需的正弦波电流的产生是采用 DDS+ 线性功放驱动输出,
输出波形纯净、失真度小。测试仪采用高速 MCU和大规模数字电路设计,其输出电压的大小、频率及电压的上升、下降完全由 MCU控制;
能实时显示击穿电流值和电压值;使其设置和操作都非常简便,并提供 PLC 远控接口、RS232C 、RS485 、USB 等接口,可方便用户快速组合成综合测试系统
电源瞬态敏感度按 GB6833.4 的要求。传导敏感度按 GB6833.6 的要求。辐射干扰按 GB6833.10 的要求。
家用电器类标准(IEC60335、GB4706.1-2005)、灯具类标准(IEC60598-1-1999、GB7000.1-2007)、信息类标准(GB8898-2011 、GB12113 、
GB4943.1-2011、IEC60065、IEC60590)、平板型太阳能组件安全认证标准(UL1703)、光伏直流接地电阻标(IEC61730-1)等等
应用领域
自动化系统测试、 光伏、太阳能、新能源电池、电机、电气设备、电热器具、照明行业、新能源汽车、电子元器件整机进行安规综合测量
参数 机型 | RK9966 | RK9966A | RK9966B | |
ACW | 输出电压范围 | (0.1~10.00)kV | (0.05~5.00)kV | |
最大输出功率 | 200VA(10.0kV 20mA) | 100VA(5.0kV 20mA) | ||
最大额定电流 | 20mA | |||
输出波形 | 正弦波 DDS+功放 | |||
DCW | 输出电压范围 | (0.1~10.00)kV | (0.05~6.00)kV | |
最大输出功率 | 100VA(10.0kV 10mA) | 60VA(6.0kV 10mA) | ||
IR | 输出范围 | 0.1~10KV | 0.05~5.000KV | 0.05~2.500KV |
最大上限设定 | 499.9GΩ | 99.99GΩ | 49.99GΩ | |
最大下限设定 | 499.8GΩ | 99.98GΩ | 49.98GΩ | |
最小下限设定 | 0.1MΩ | |||
测试范围 | ≥500V <1.5KV 100GΩ/10M~100GΩ <500V 100K~1G,1G | <500V 100K~1G, 1G以上不保证精度 | <500V 100K~1G, 1G以上不保证精度 ≥500V 50GΩ | |
精度 | 0.1MΩ~1000MΩ ±5%+5 | 0.1MΩ~1000MΩ ±5%+5 | 0.1MΩ~1000MΩ ±5%+5 1000MΩ~50GΩ ±10%+10 | |
GR | 输出电流范围 | 3~60A(DC) | 3~40A(AC) | 3~60A(DC) |
精度 | ±(1%读数+0.2A) | |||
分辨率 | 0.1A | |||
电阻上限设定 | (最大电流/电流设定)×105mΩ | |||
电阻下限设定 | 0~电阻上限值 | |||
电 压 表 | 范围 | AC (0.1~10.00)kV DC(0.1~10.00)kV | AC (0.05~5.00)kV DC(0.05~6.00)kV | |
精度 | ±(1.5%+5V) | |||
电流表 | 测量范围 | AC 5uA~20mA;DC:0.5uA~10mA | ||
测量精度 | ≥2mA ±(1.5%+5个字) <2mA ±(2%+5个字) | |||
计时器 | 范围 | 0.1-999.9S | ||
最小分辨率 | 0.1S | |||
精度 | ±(1%+50ms) | |||
测试时间 | 0.1S-999S 0FF=连续测试 | |||
电弧侦测 | 0-20mA | |||
输出频率 | 50Hz/60Hz | |||
工作温度 | 0-40℃ ≤75%RH | |||
电源要求 | 110/220±10% 50Hz/60Hz±3Hz | |||

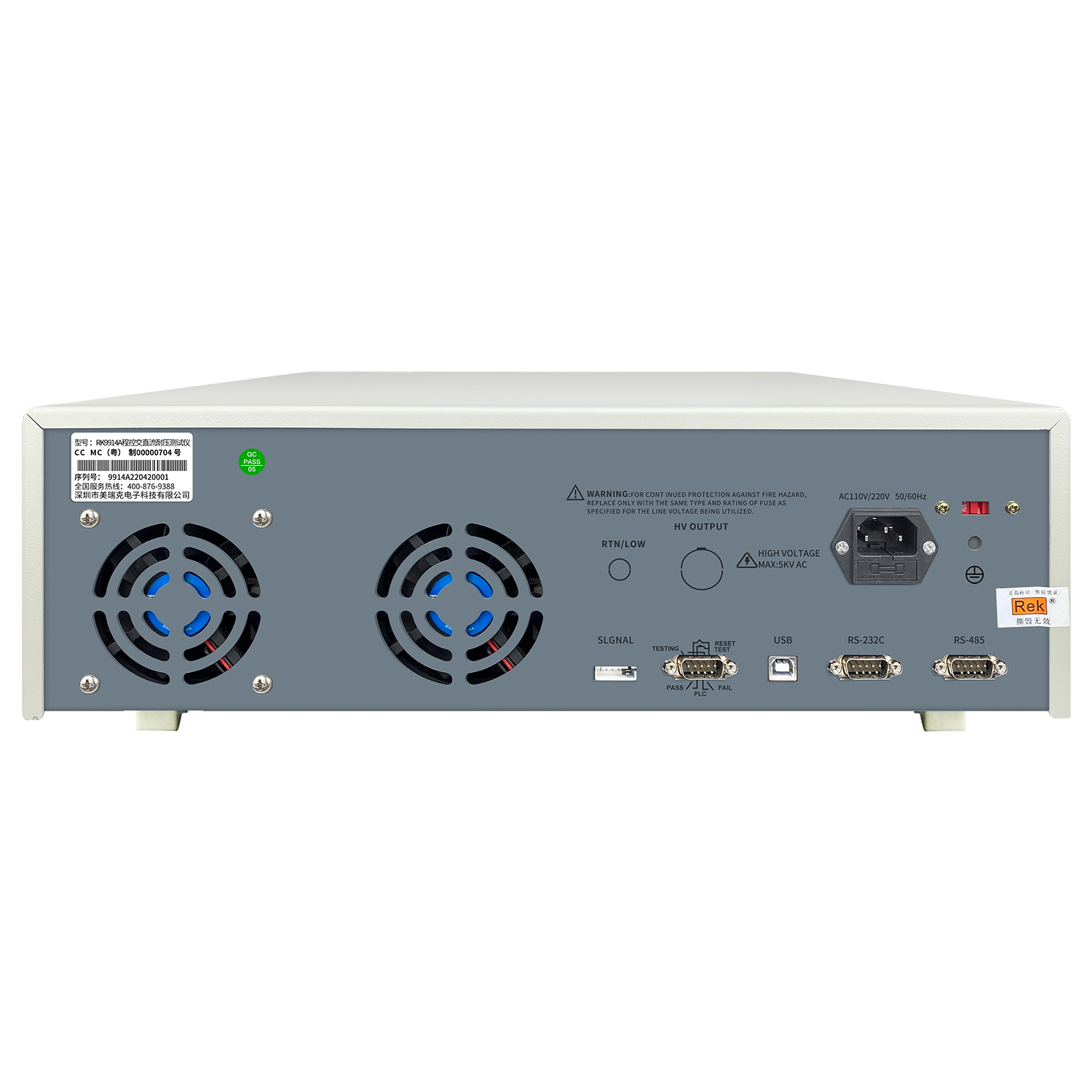

接口 | 标配RS232、RS485、USB、PLC | |||
屏幕 | 7寸TFT 800*480 | |||

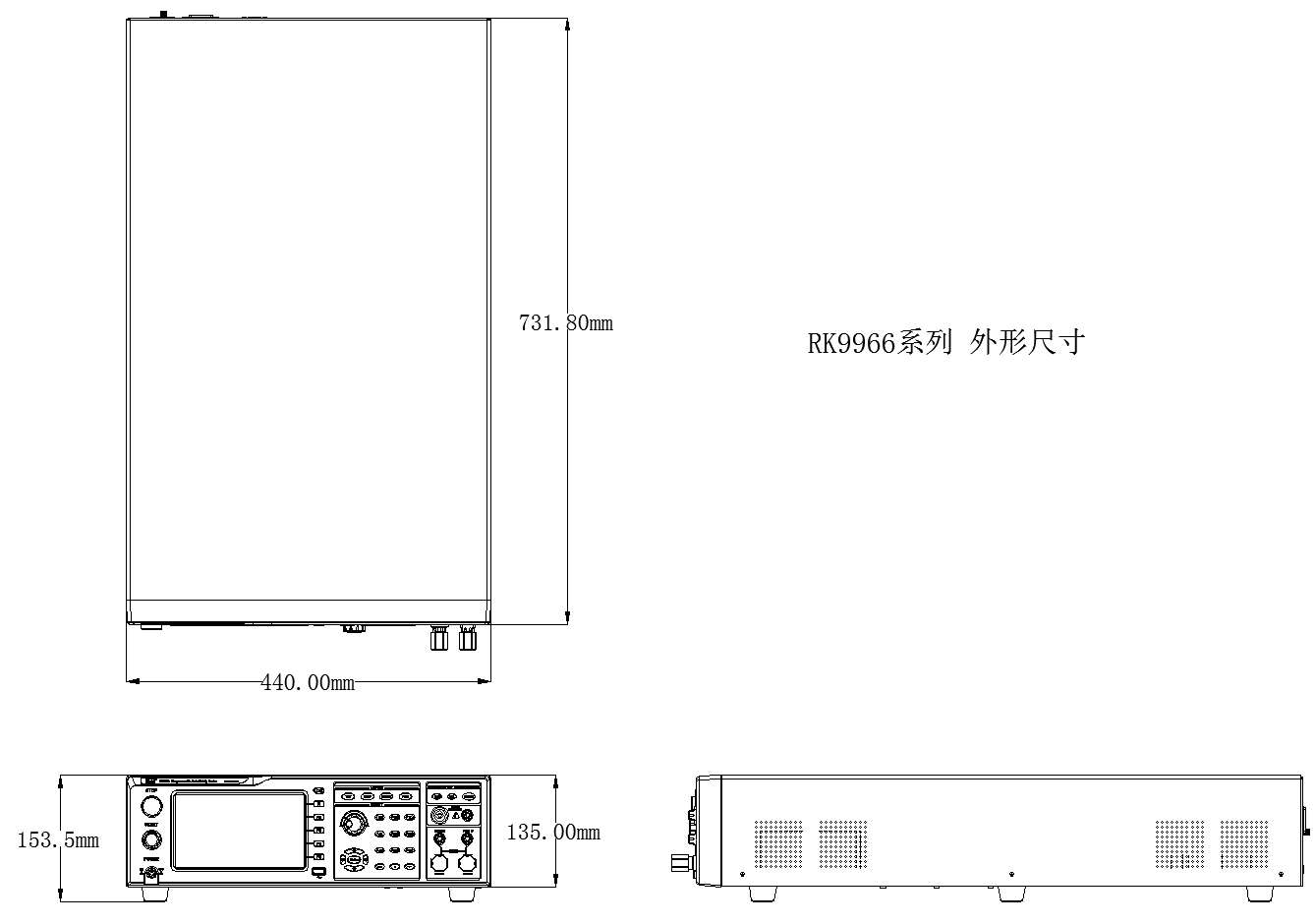

外形体积(D×H×W) | 440×135×673mm | 440×135×490mm | 440×135×673mm | |
重量 | 36.25KG | 22.25KG | 31.8KG | |
随机标配附件 | 电源线RK00018、测试线RK26003A、测试线RK00048、 测试线RK00007、高压棒8N+、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、接线柱1套(红/黑色)、上位机 | |||
选配件 | USB转RS485母串口线工业级、连接线1.5米长、RK00070串口选件LAN网口 |
型号 | 图片 | 类型 | 概述 |

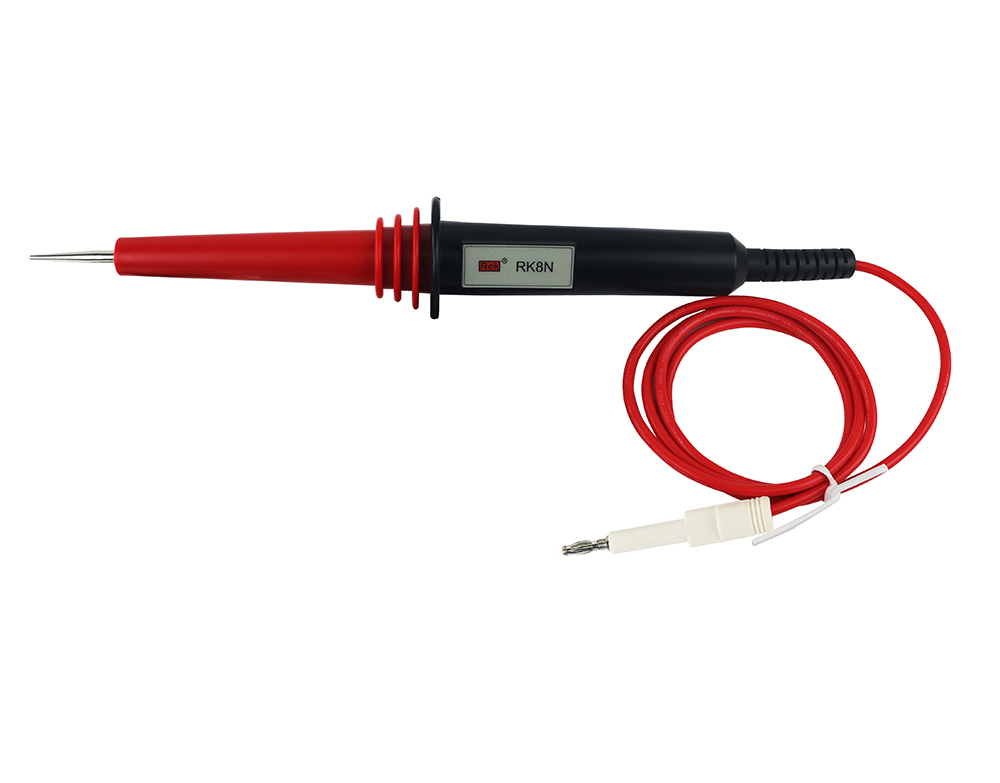

RK8N+ |
| 标配 | 仪器标配十字无控高压棒,可单独购买。 |

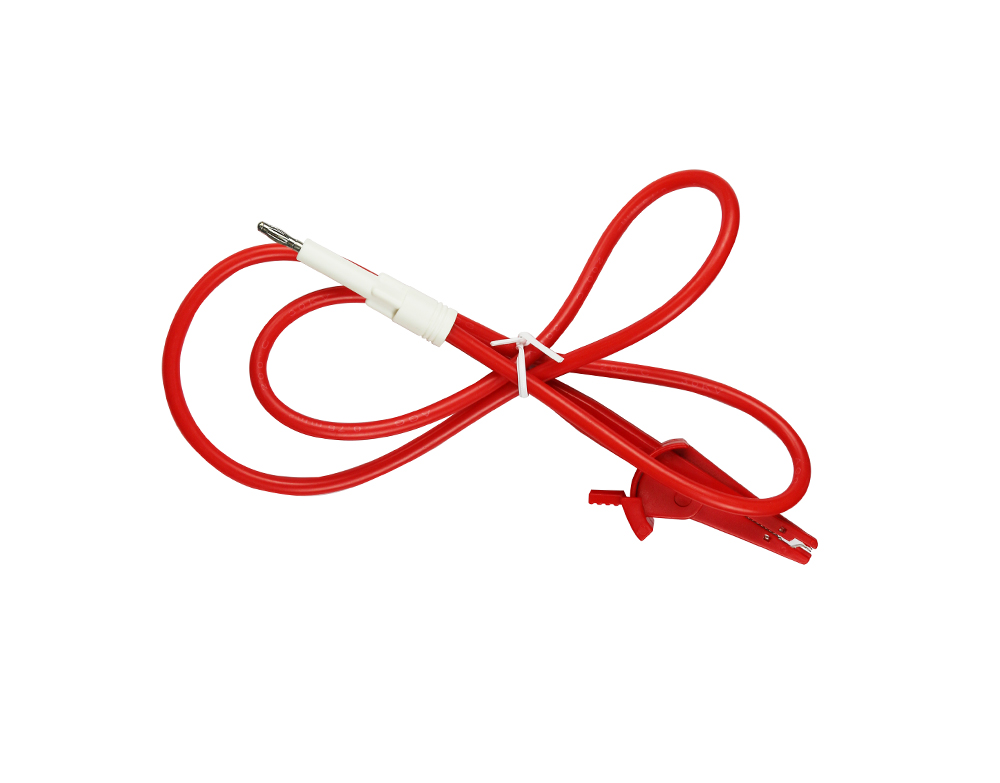

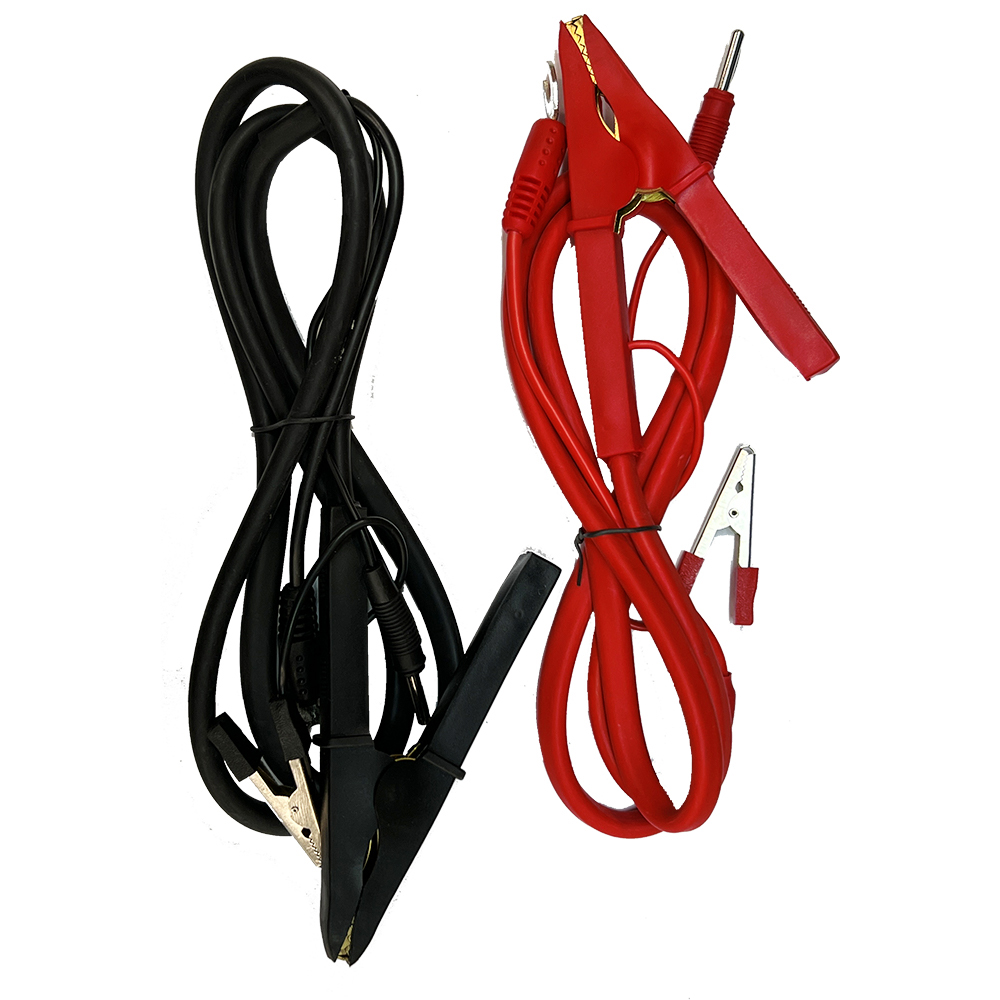

RK26003A |
| 标配 | 仪器标配耐电压测试夹,可单独购买。 |

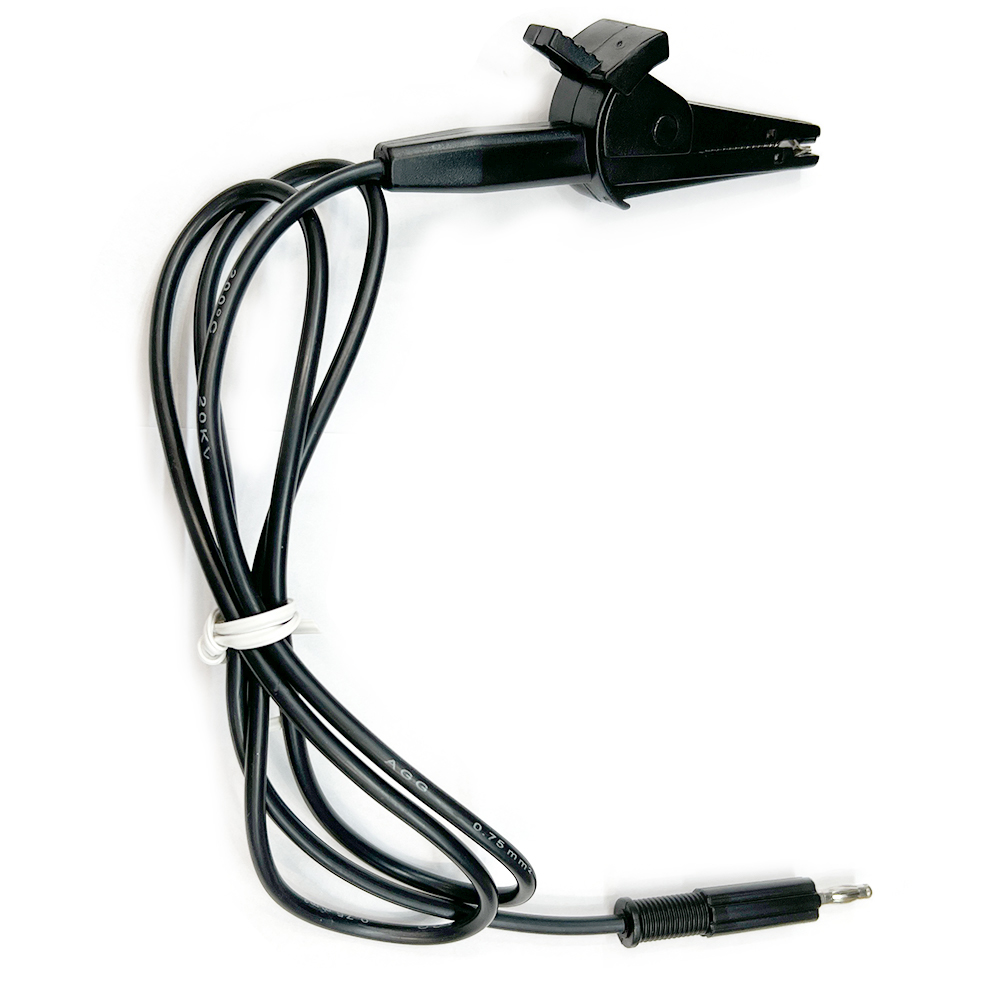

RK00007 70A |
| 标配 | 仪器标配耐压接地夹,可单独购买。 |
RK00002 |
| 标配 | 仪器标配RS232串口连接线,可单独购买。 |

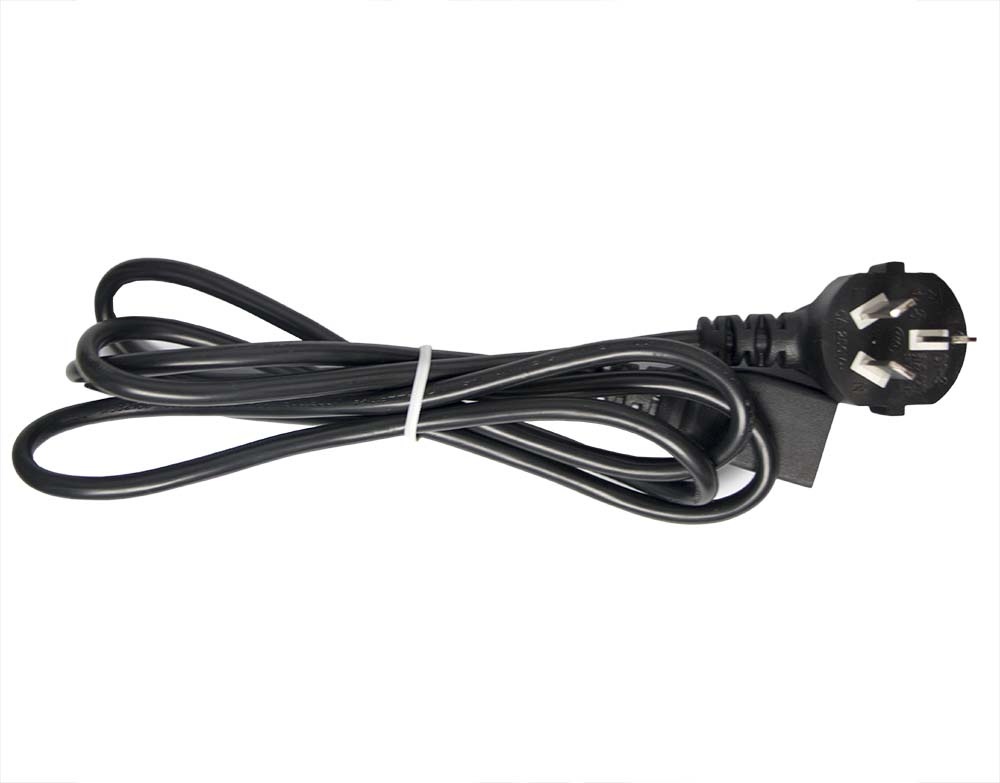

RK00001 |
| 标配 | 仪器标配国标电源线,可单独购买。 |
RK000048 |
| 标配 | 仪器选配16G U盘(含上位机软件)。 |

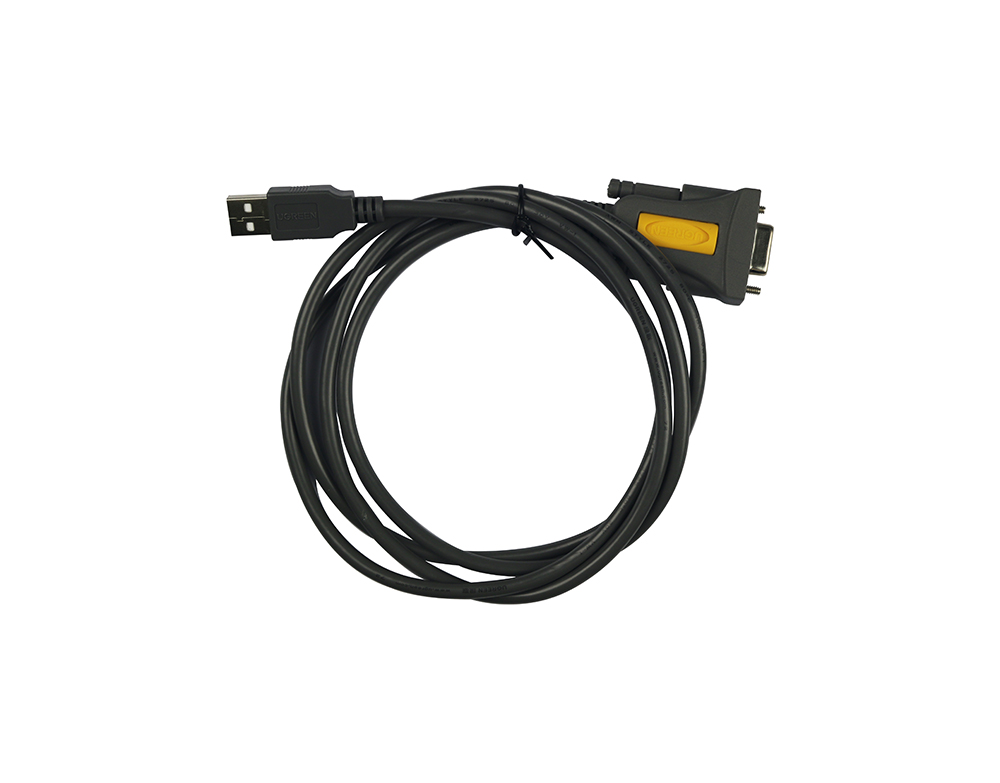

RS232转USB连接线 |
| 标配 | 仪器选配RS232转USB连接线。 |

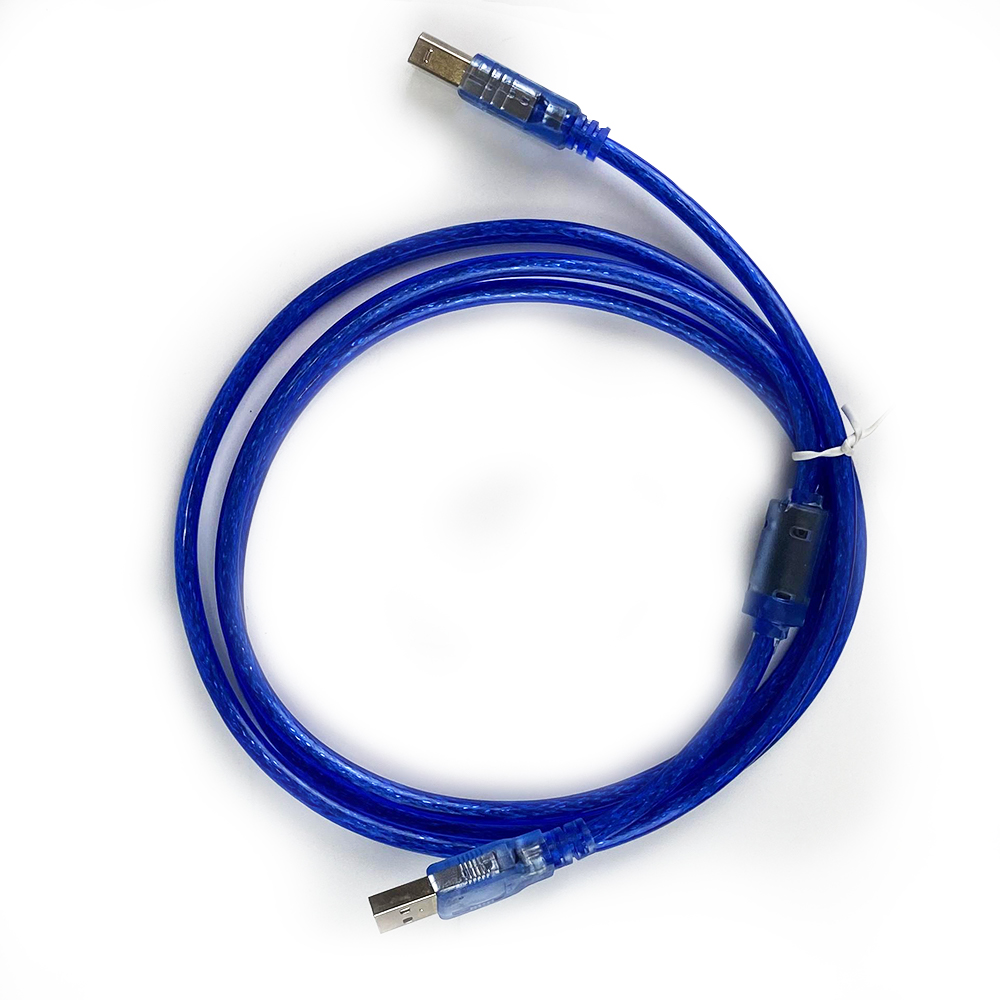

USB转方口连接线RK00006 |
| 标配 | 仪器选配USB转方口连接线。 |
合格证保修卡 |
| 标配 | 仪器标配合格证及保修卡。 |
出厂校准证书 |
| 标配 | 仪器标配产品校准证书。 |
说明书 | 官网产品页下载
| 标配 | 仪器标配产品使用说明书。 |
RK9966/RK9966A/RK9966B/RK9966C光伏安规综合测试仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQBWEMnJU
RK9966/RK9966A/RK9966B/RK9966C光伏安规综合测试仪MODBUS软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQIngQaqt
