产品介绍

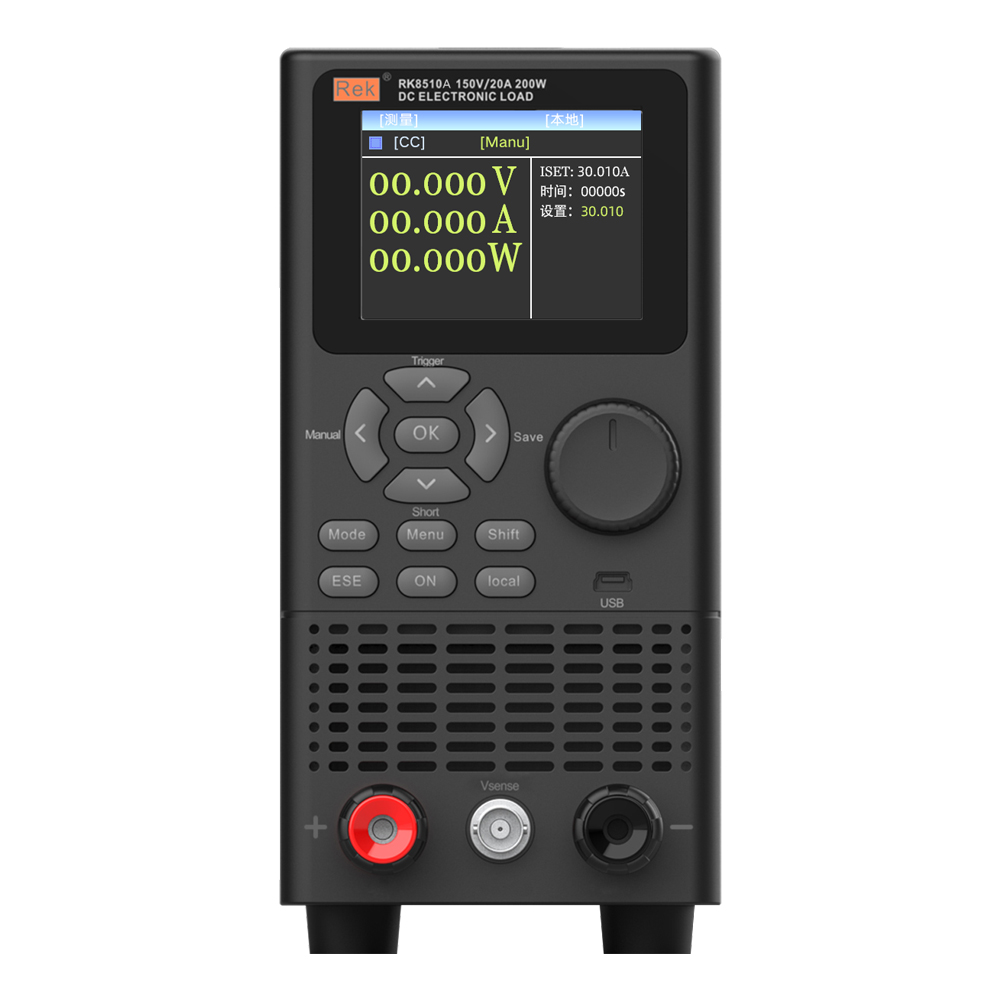

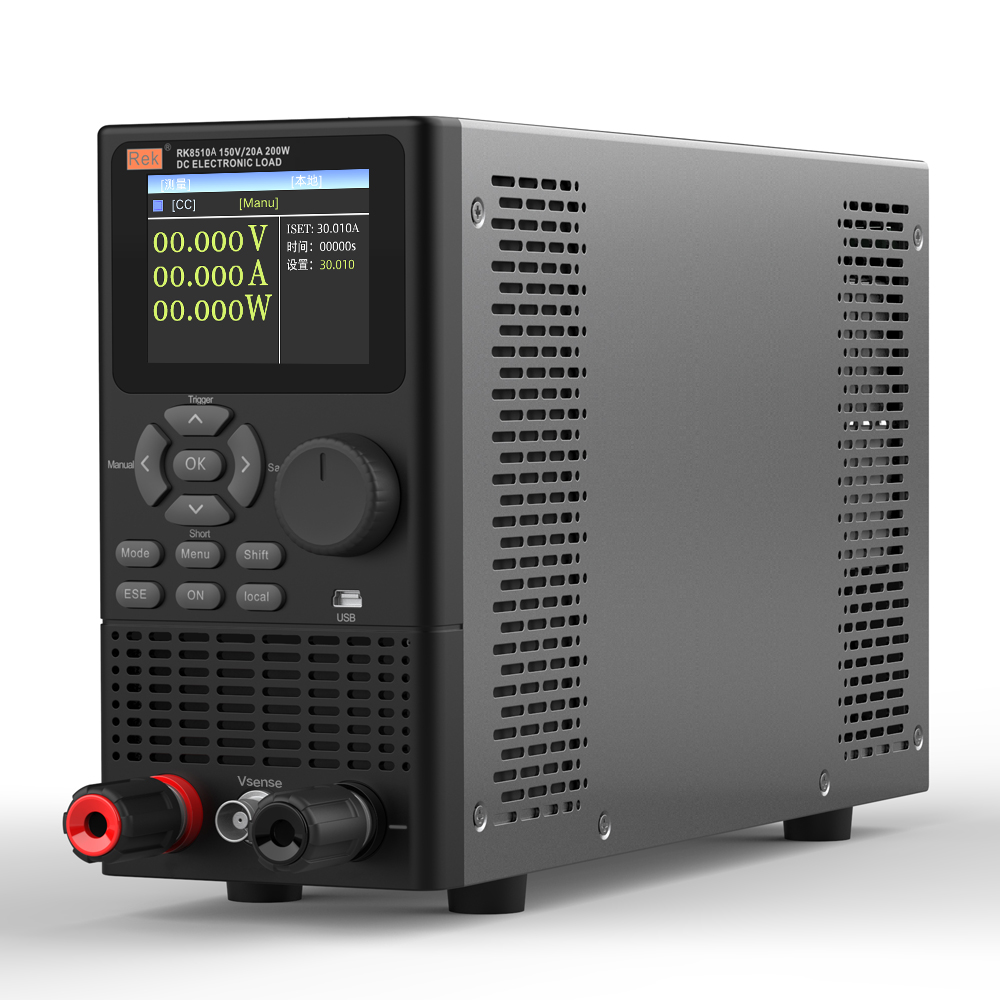

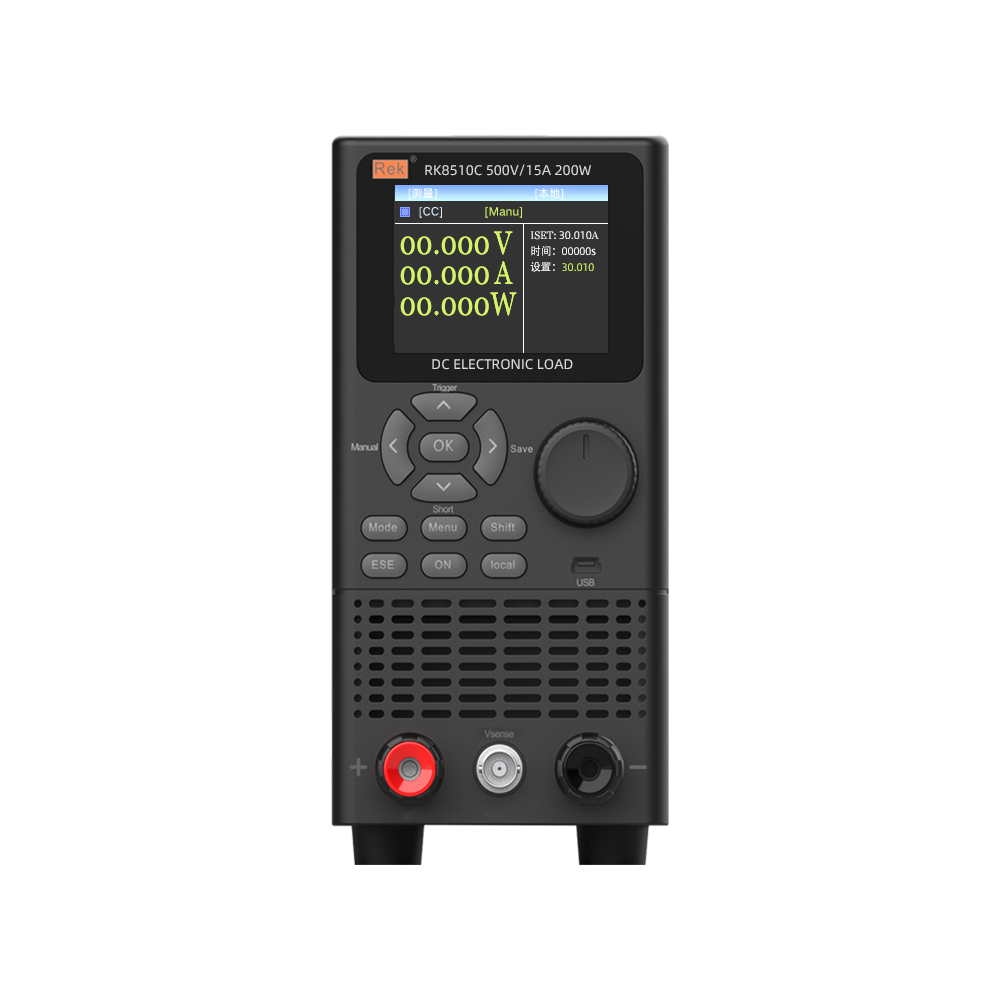

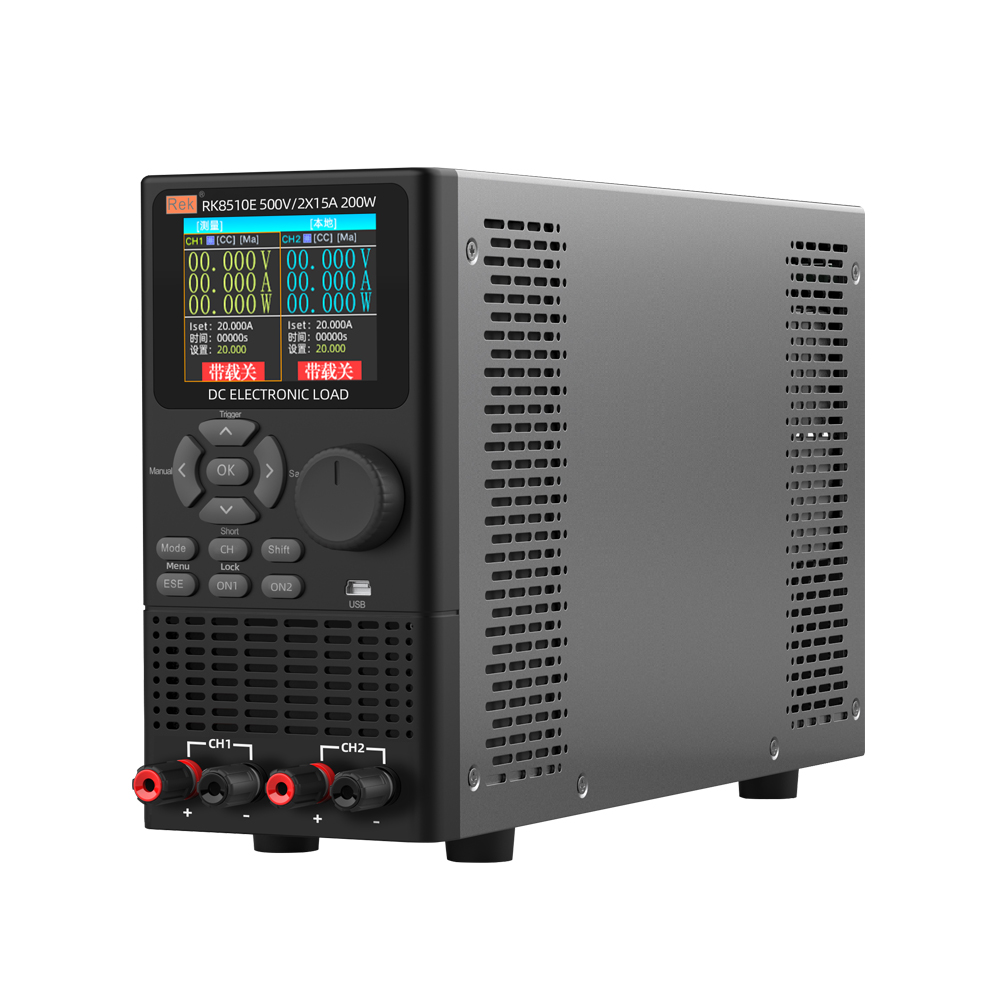

RK8510 系列直流电子负载 ，采用高性能芯片，按照高精度设计，外观新颖，生产工艺科学严谨，相比同类产品，更具性价比。
应用领域
电子产品生产线
科研机构
汽车电子
航空航天
船舶
太阳能电池
燃料电池等行业
1.2.8寸TFT真彩 显示屏，显示清晰悦目
2.电路参数使用软件校正，不使用可调电阻，工作稳定可靠
3.过流，过压，过载，过温，极性反接保护
4.智能风扇系统，可以根据温度变化，自动启动或停止，并调整风速
5.支持外部触发输入，配合外部设备，完成自动化检测。（仅RK8510支持）
6.支持远端电压补偿输入

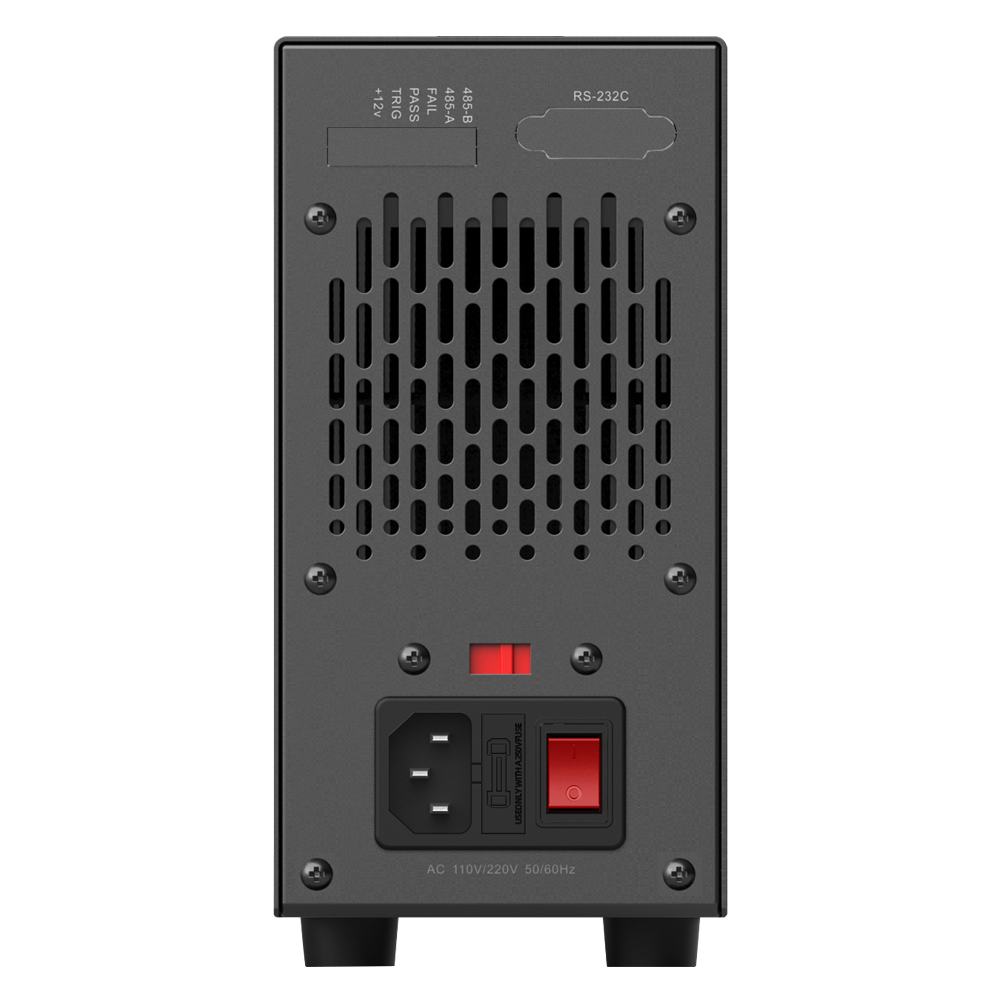

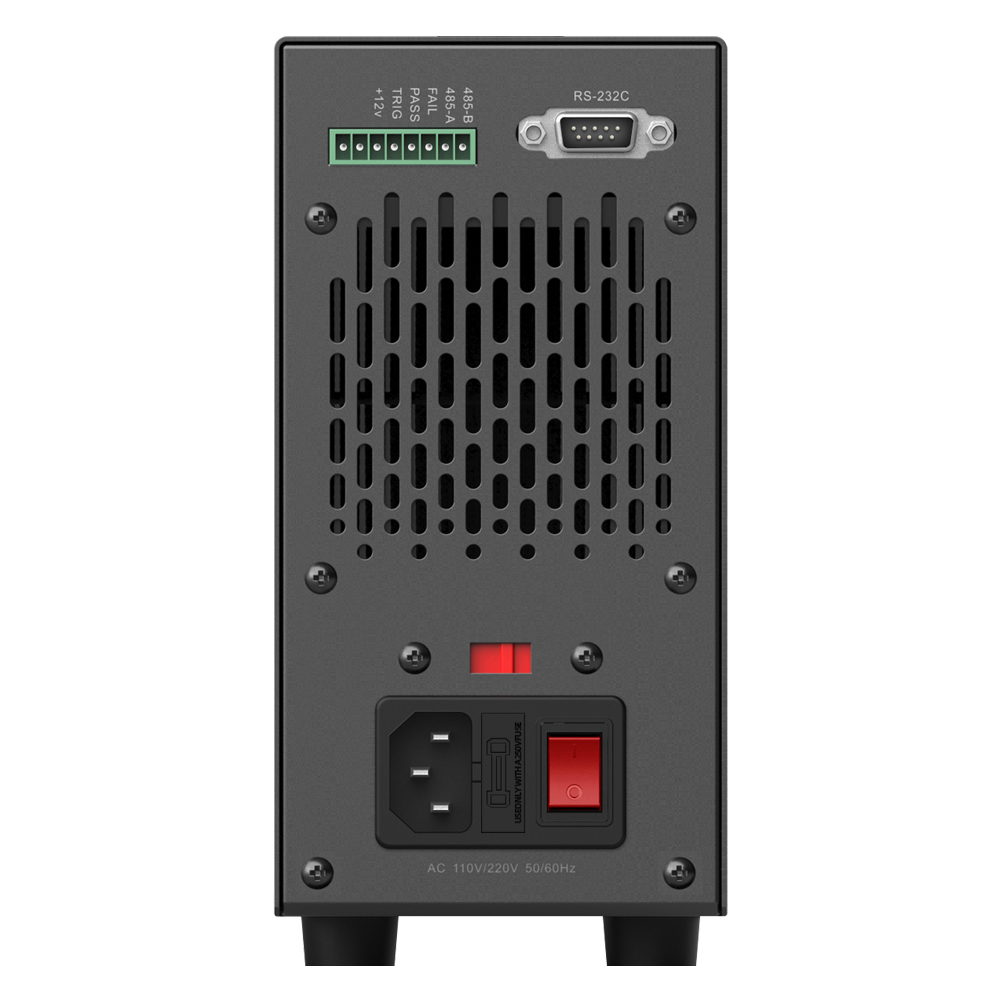

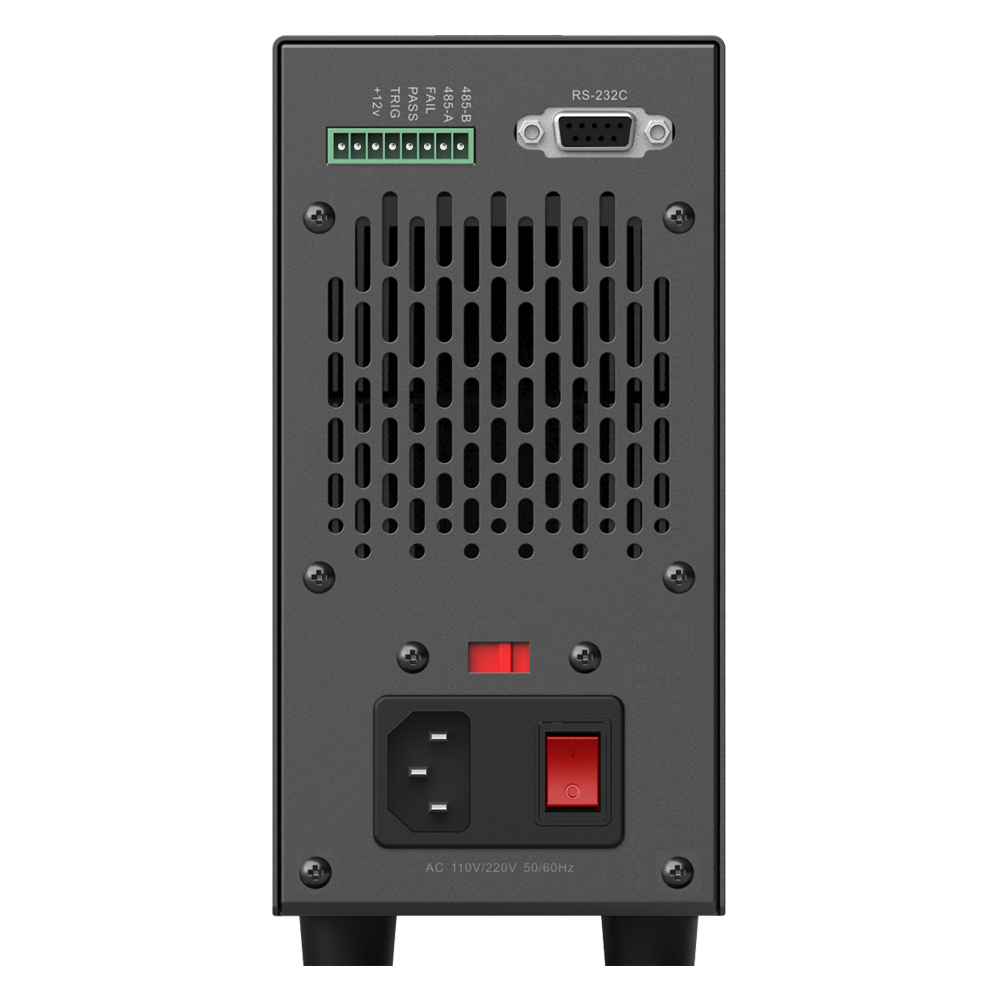

7.RS232、RS485通讯，MODBUS/SCPI协议（仅RK8510支持）
8.上位机软件支持（仅RK8510支持）
9.支持多种测试功能
| 机型 | RK8510 | RK8510A | RK8510B | RK8510C | |||||
| 额定参数 | 功率 | 400W | 200W | 400W | 200W | ||||
| 电压 | 0-150V | 0-150V | 0-500V | 0-500V | |||||
| 电流 | 0-40A | 0-20A | 0-15A | 0-15A | |||||
| CV模式 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-60V | 0-500V | 0-60V | 0-500V |
| 分辨率 | 1mV | 1mV | 3mV | 3mV | |||||
| 精度 | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | ±(0.05%+0.025%FS) | |||||
| CC模式 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-2A | 0-15A | 0-2A | 0-15A |
| 分辨率 | 1mA | 1mA | 1mA | 1mA | |||||
| 精度 | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | ±(0.05% + 0.05%FS) | |||||
| CR模式 | 量程 | 0.05Ω~7.5KΩ | 0.05Ω~7.5KΩ | 0.05Ω~25KΩ | 0.05Ω~25KΩ | ||||
| 分辨率 | 1mΩ | 1mΩ | 1mΩ | 1mΩ | |||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | |||||
| CP模式 | 量程 | 0-400W | 0-200W | 0-400W | 0-200W | ||||
| 分辨率 | 1mW | 1mW | 3mW | 3mW | |||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | |||||
| 动态模式 | T1&T2 | 100us-99.9999us | 100us-99.9999us | 100uS-99.9999S | 100uS-99.9999S | ||||
| 斜率 | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | 0.001~3.000A/us | |||||
| 电压回读 | 量程 | 0-18V | 0-150V | 0-18V | 0-150V | 0-60V | 0-500V | 0-60V | 0-500V |
| 分辨率 | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | 1mV | 10mV | |
| 精度 | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | |||||
| 电流回读 | 量程 | 0-4A | 0-40A | 0-2A | 0-20A | 0-2A | 0-15A | 0-2A | 0-15A |
| 分辨率 | 1mA | 10mA | 1mA | 10mA | 1mA | 7.5mA | 1mA | 7.5mA | |
| 精度 | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | ±(0.05% + 0.1%FS) | |||||
| 功率回读 | 量程 | 0-200W | 0-400W | 0-400W | 0-200W | ||||
| 分辨率 | 1mW | 1mW | 1mW | 1mW | |||||
| 精度 | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | ±(0.1% + 0.5%FS) | |||||
| 保护 | 过压(OV) | ≥152V | ≥152V | ≥525V | ≥525V | ||||
| 过流(OC) | ≥21A | ≥42A | ≥16A | ≥16A | |||||
| 过温(OT) | ≥85℃ | ≥85℃ | ≥85℃ | ≥85℃ | |||||
| 过功率(OP) | ≥210W | ≥410W | ≥410W | ≥210W | |||||
| 供电输入 | AC 115V/230V ±10% 50Hz/60Hz（保险丝0.5A） | ||||||||
| 通讯接口 | RS232/RS485 | 无 | RS232/RS485 | ||||||
| 屏幕尺寸 | 2.8寸TFT真彩 | ||||||||
| 标配附件 | RK00001电源线、BNC公头、接线柱（红黑一对） | ||||||||
| 选配附件 | RS232/485、上位机软件、 MODBUS/SCPI协议 | 无 | RS232/485、上位机软件、 MODBUS/SCPI协议 | ||||||

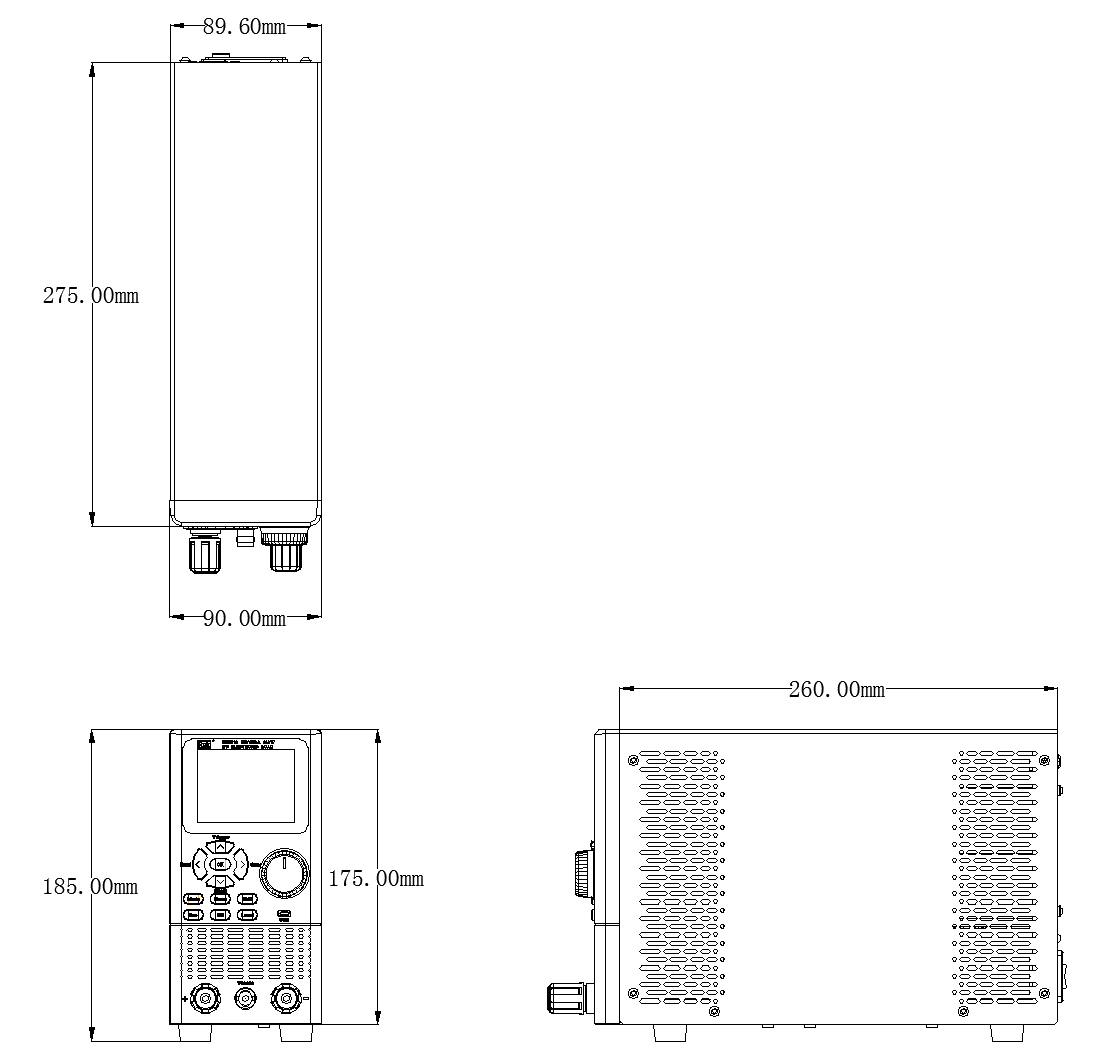

| 尺寸(W*D*H) | 90×275×185mm | ||||||||
| 重量（KG） | 3.9 | 3.1 | 3.9 | 3.1 | |||||
| 型号 | 图片 | 类型 | 概述 |
| RK00001电源线 |  | 标配 | 仪器标配国标电源线，可单独购买。 |
| BNC公头 |  | 标配 | 仪器标配BNC公头 |
| 接线柱（红黑一对） |  | 标配 | 仪器标配接线柱 |
| 说明书 | 官网产品页下载 | 标配 | 仪器标配产品使用说明书。 |
| 合格证保修卡 |  | 标配 | 仪器标配保修卡。 |
| RS232通讯电缆 |  | 选配（除RK8510A） | 仪器选配232通讯电缆。 |
RK8510/RK8510A系列直流电子负载上位机软件：https://drive.weixin.qq.com/s?k=AE4AMQdrACQxehWgad
