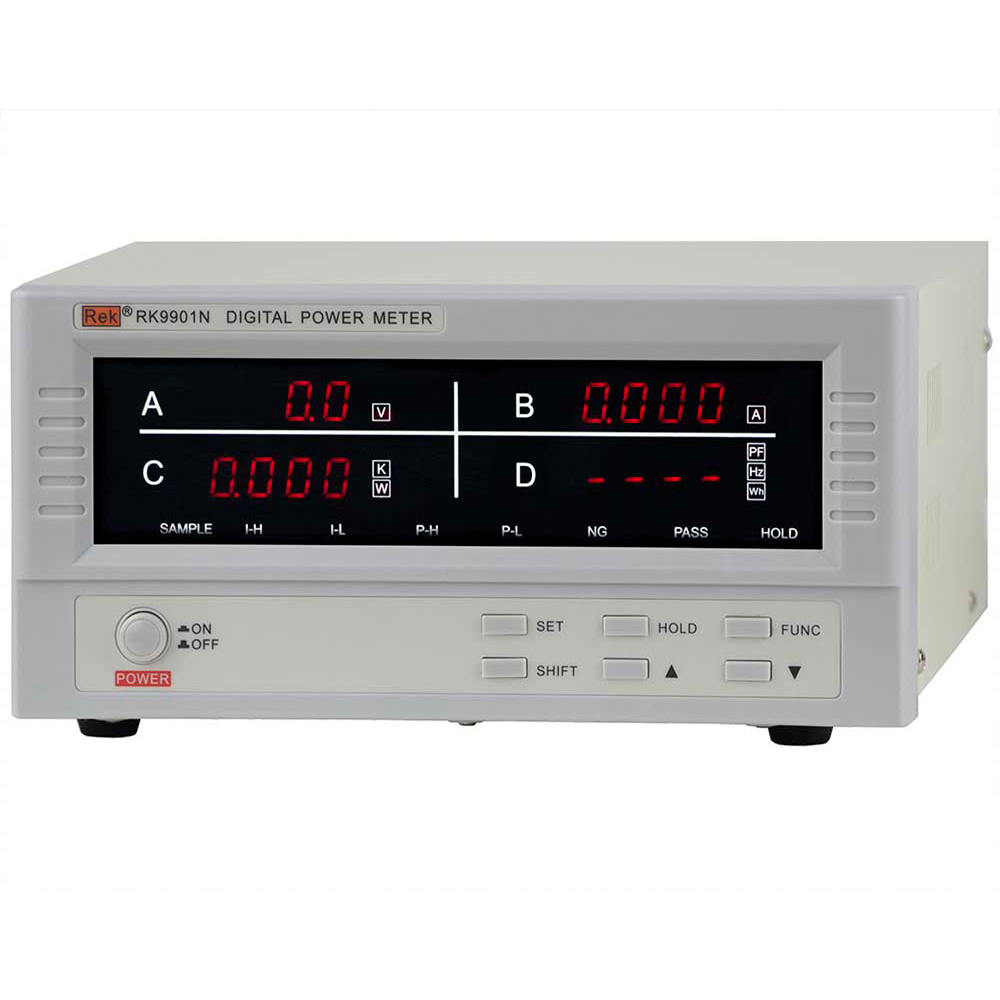

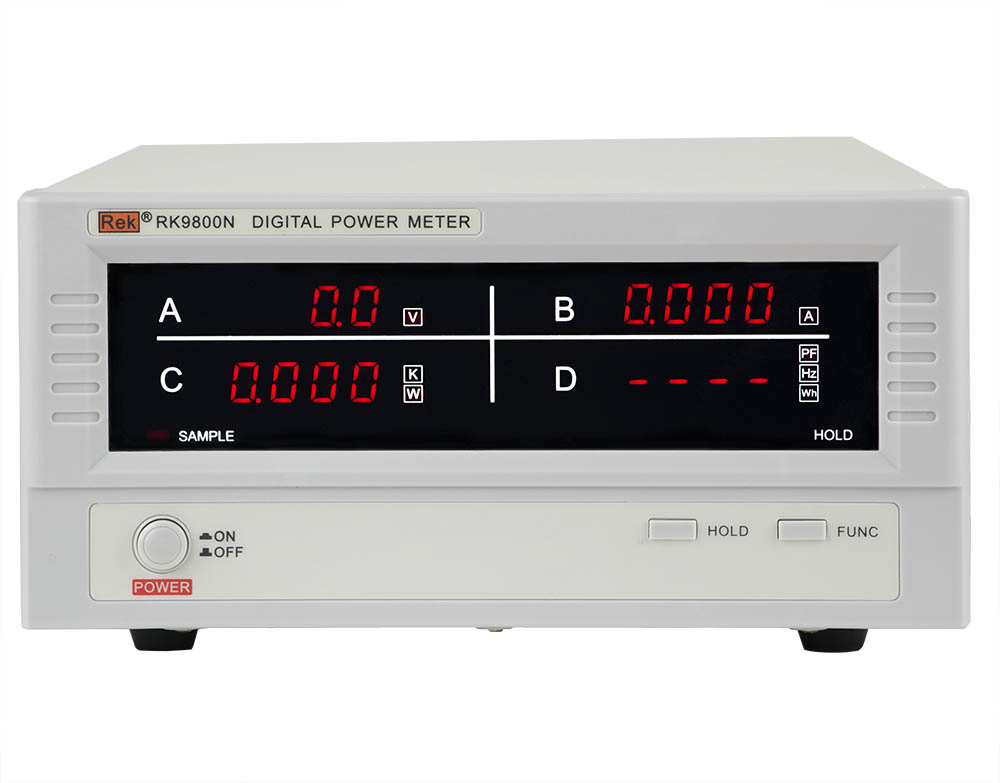

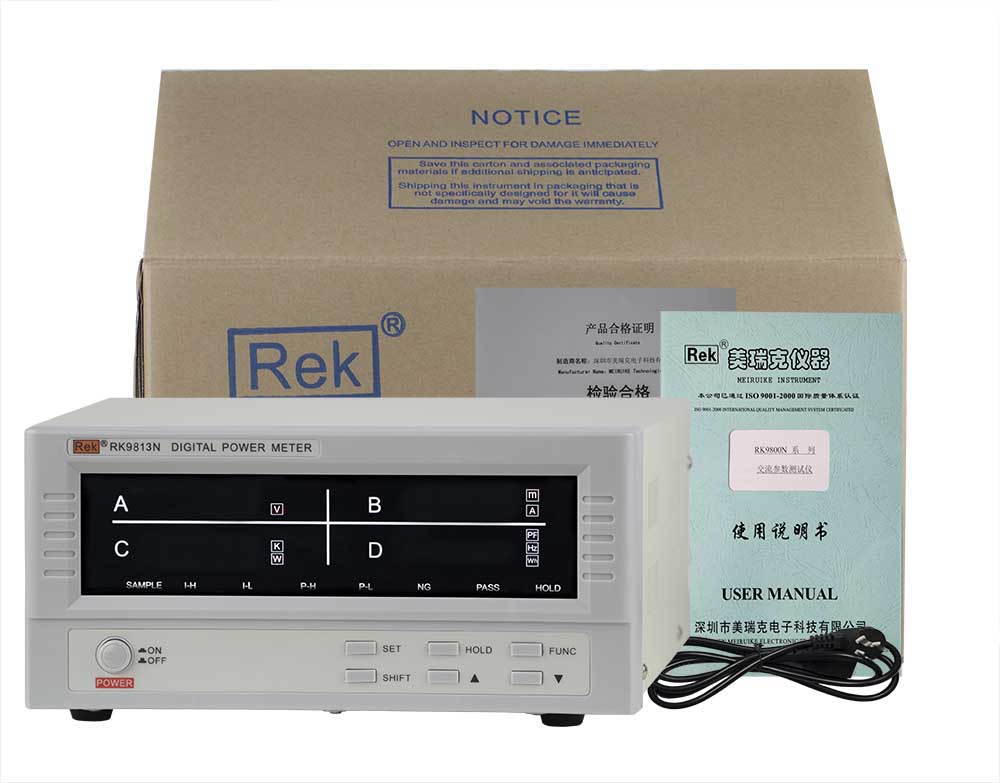

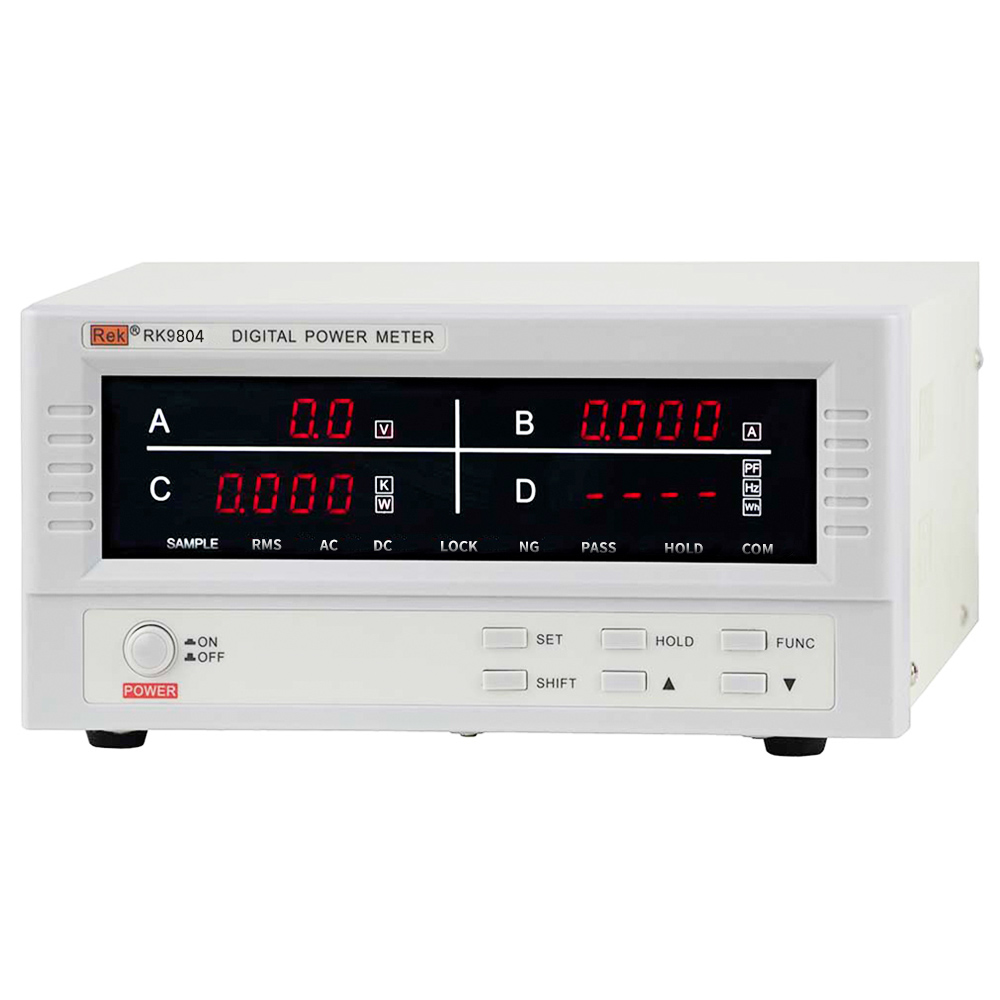

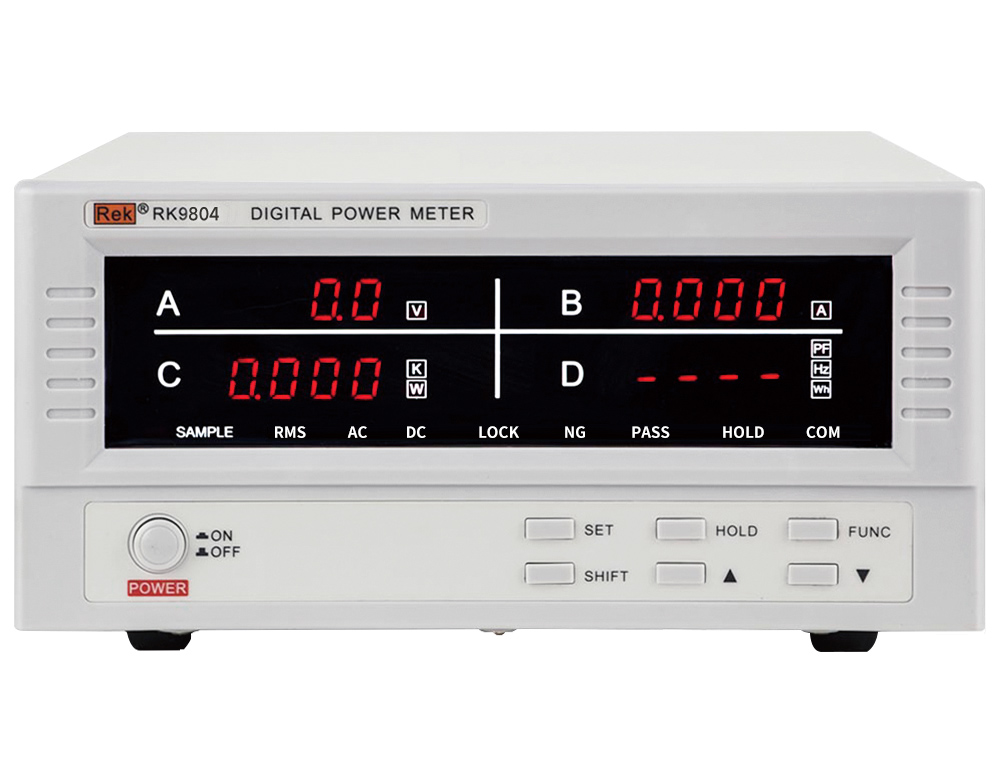

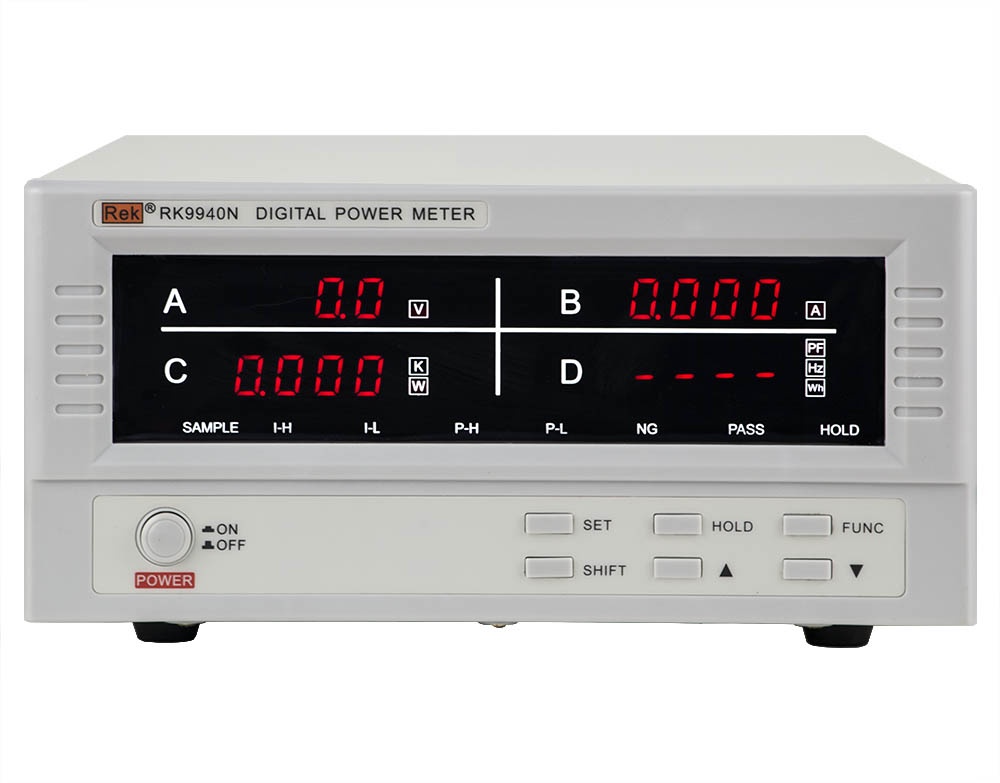

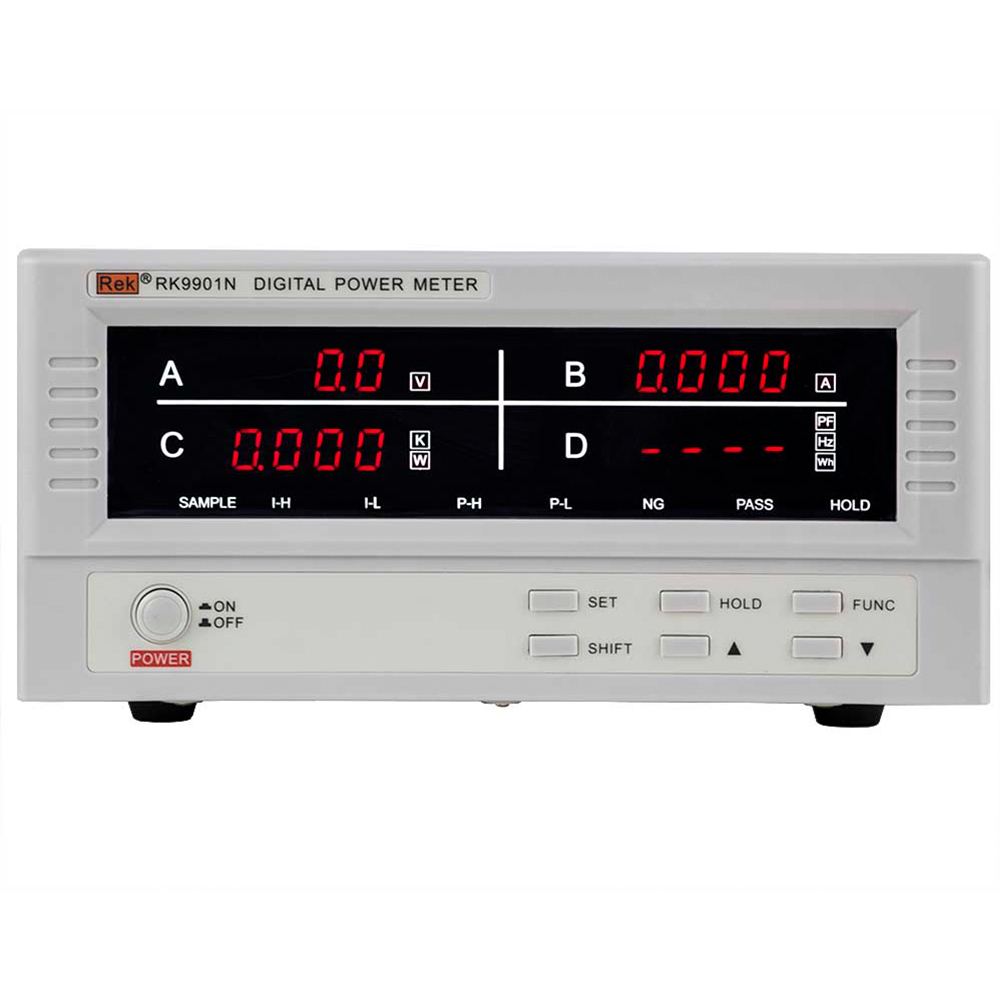

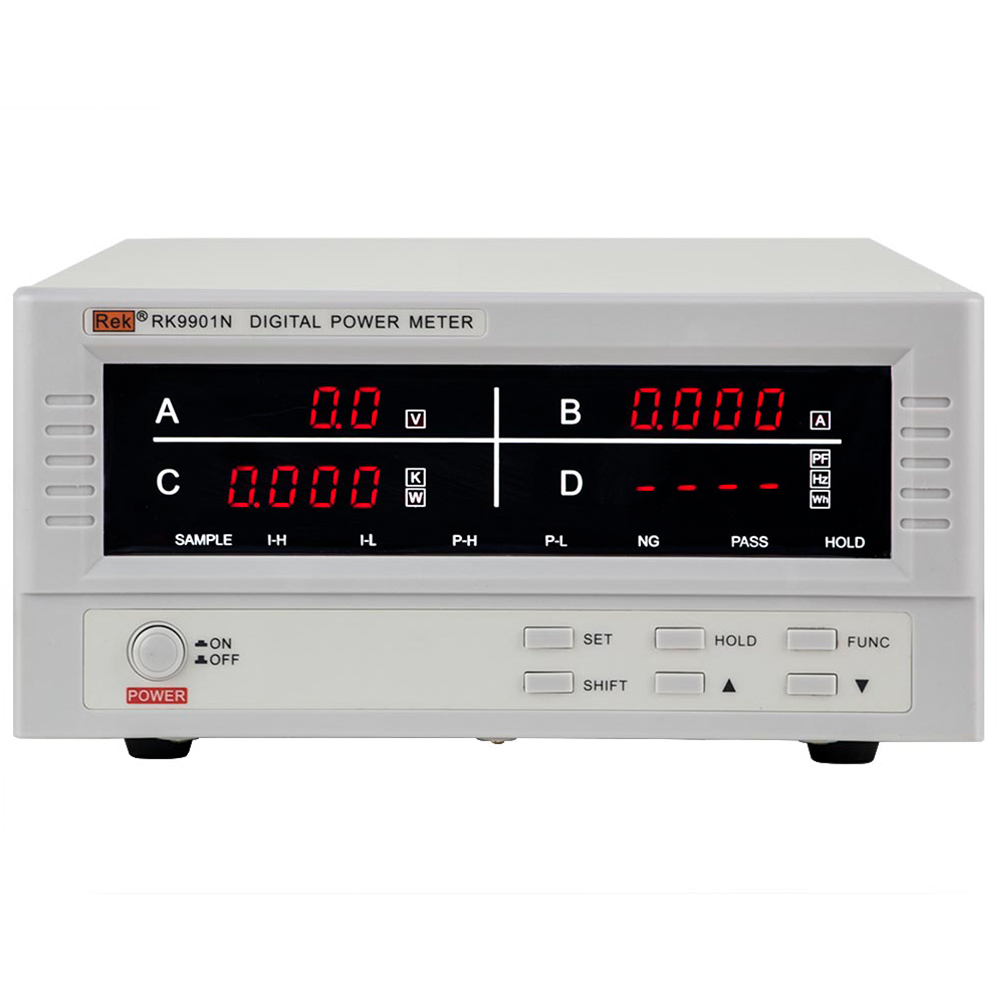

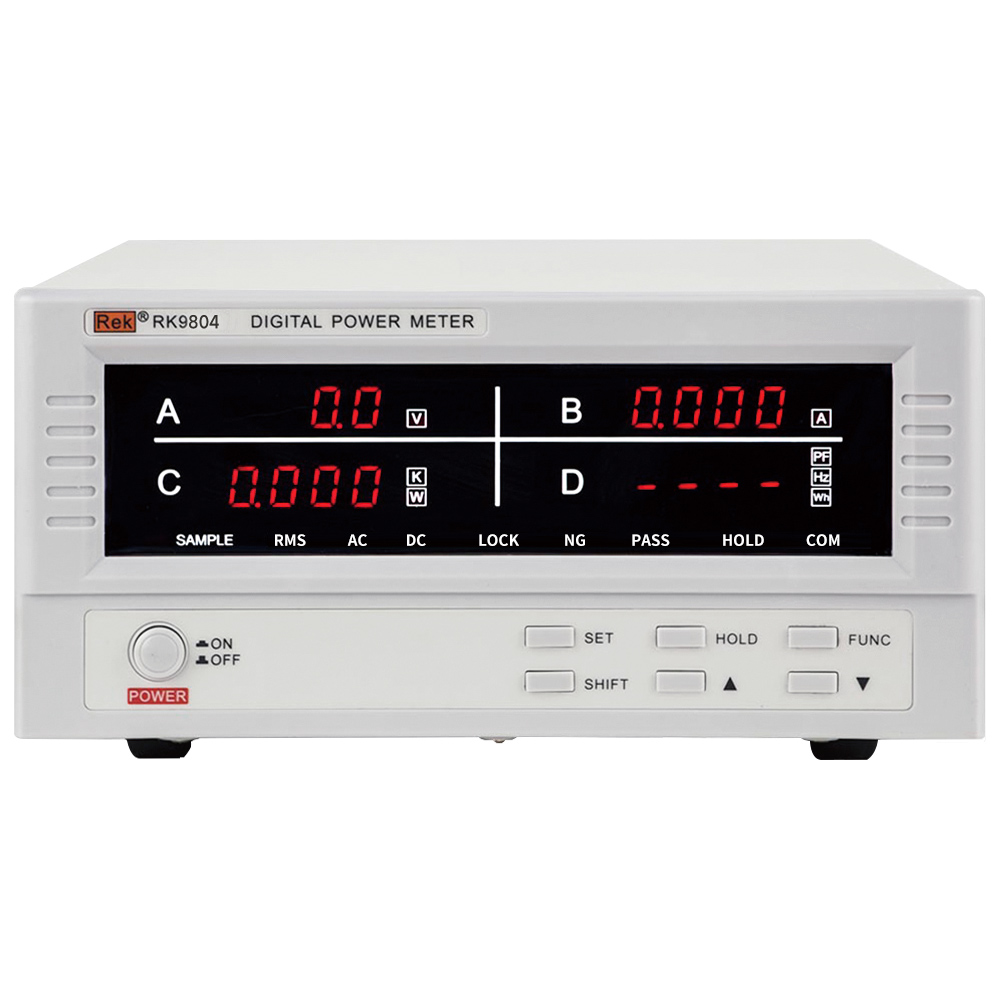

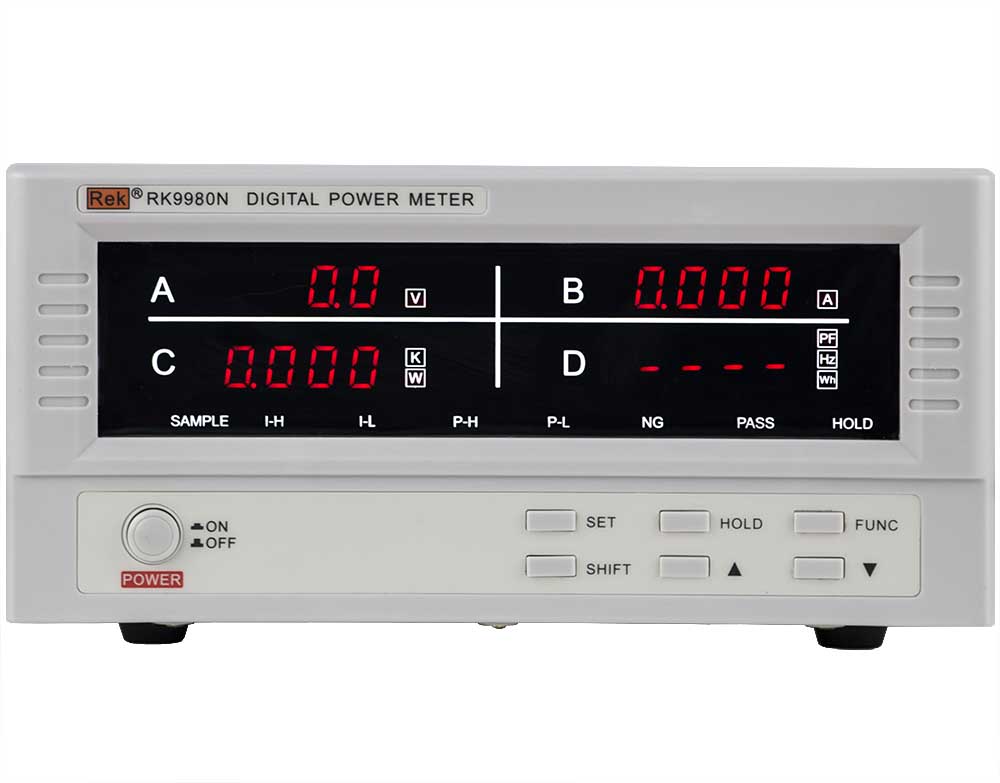

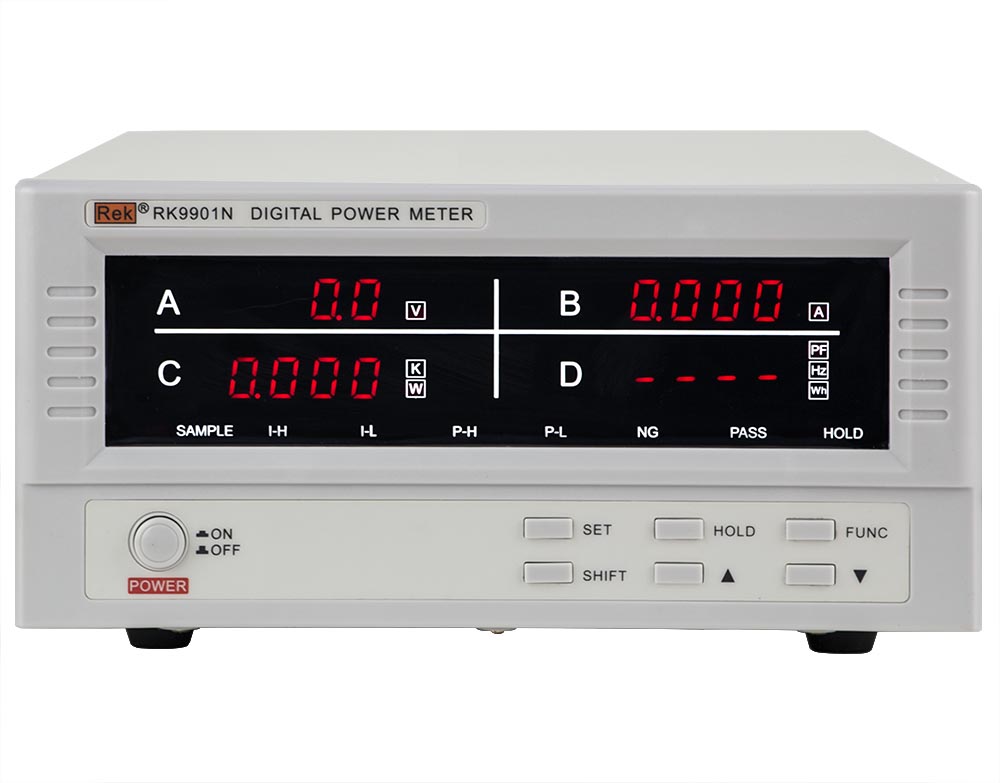

RK9800N/RK9901N/RK9940N/RK9980N/RK9813N/RK9804智能电量测量仪
显示:四窗口显示V、A、W、PF、Hz、KW/h
输入电压:0~600V
RK9800N/RK9901N
输入电流:0~4A/3.5~20A
RK9940N
输入电流:0~8A/7~40A
RK9980N
输入电流:0~16A/15~80A
RK9813N
输入电流:0~0.1A/0.08~4A
RK9813N
输入电流:0.005A~20A
产品描述
技术参数
视频操作
RK9804操作视频
产品附件
产品图片
上位机软件
RK9804说明书
产品介绍
RK9800N智能电量测量仪(数字功率计),可以同时测量单相用电设备的电压、电流、功率、功率因数、频率、电能等参数,测量内容丰富,具有量程范围宽,预置报警、锁存和通讯等功能。
RK9800N系列具有全部的测量、显示功能,并且,在原RF9800的基础上,增加了数据保持功能,以及频率和(能量)这两项参数的显示功能。RK9901N是在RK9800N的基础上增加了电流和功率的超限报警功能。RK9940N和RK9980N是在RK9901N的基础向上开展了电流量程(最大分别为40A和80A),可以测量电流和功率更大的产品。
针对以上各款产品在小电流精度测量方面的不足(电流分辨率为1mA),在RK9901N的基础上,RK9813N增加了小电流量程(电流分辨率为10mA),可以用于电流和功率较小的产品测试

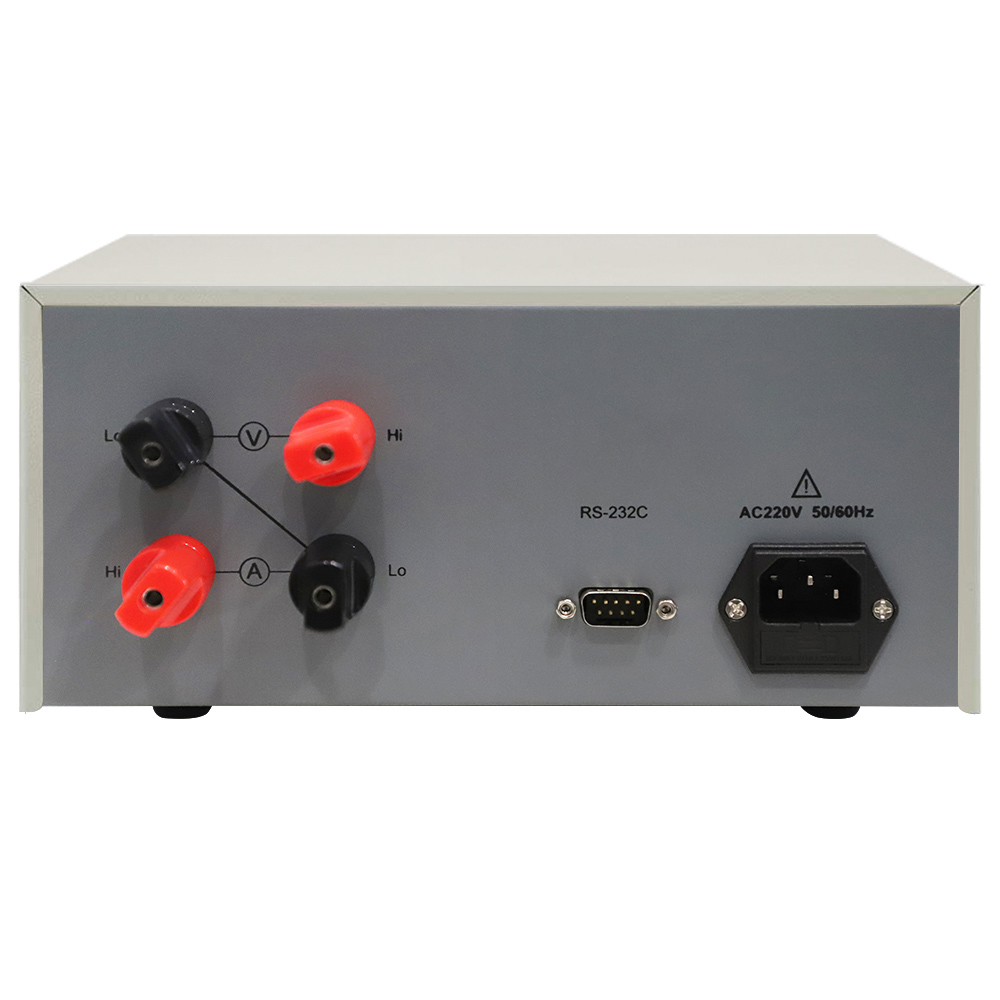

本系列产品增加通讯选件后,可通过RS232接口与上位机通信,通过上位机,可远距离观测数据和设置参数。


应用领域

电机:旋转电机
家用电器:电视机、电冰箱、空调、洗衣机、电热毯、充电器
电动工具:电钻、手枪钻、气割机、打磨机、研磨机、电焊机等
照明电器:道路灯、舞台灯、手提灯等各种灯具
电源:开关电源、交流电源、直流稳压电源、变频电源、通信电源、功率元器件等
变压器:电源变压器、音频电压器、脉冲变压器、开关电源变压器等


性能特点

1、可以调整超限报警的时间
2、增加大电流型和小电流型两款产品
3、电流超限和功率超限调整过程更直观,操作更方便
4、增加功(能量)显示功能
5、电流和功率的超上限和超下线报警功能可分别设置是否启用
6、全系列可选配通讯功能

型号

RK9800N

RK9901N

RK9940N

RK9980N

RK9813N

RK9804

接线方式

单交流

交直流

显示

LED数码屏四窗口显示V、A、W、PF、Hz、KW/h

测量项目

电压V、电流A、有功功率W、功率因数PF、频率Hz、电能量KW/h

电压V、电流A、有功功率W、功率因数PF、频率Hz

输入电压

0~600V

2~600V

输入电流

0~4A
3.5~20A

0~8A
7~40A

0~16A
15~80A

0~0.1A
0.08~4A
3.5~20A

0.005A~20A

功率(P)

12KW

24KW

48KW

12KW

0.01W~12kW

功率因数(PF)

1.000~+1.000

0.1~1

测试频率

45Hz ~ 65Hz(指测试仪可检测的频率)

40Hz~400Hz

电能量累计范围

01000KW/h

0~999W/h

基本精度

电压

± (0.4%读数+0.1%量程)

电流

分辨率

电压

0.1V

电流

1mA(电流小于10A)
10mA(电流大于9.999A)

10uA(电流小于100mA)
1mA(电流小于10A)
10uA(电流小于9.999mA)

0.001A

报警功能

电流和功率超上、下限报警(超限时间可调)

通讯功能

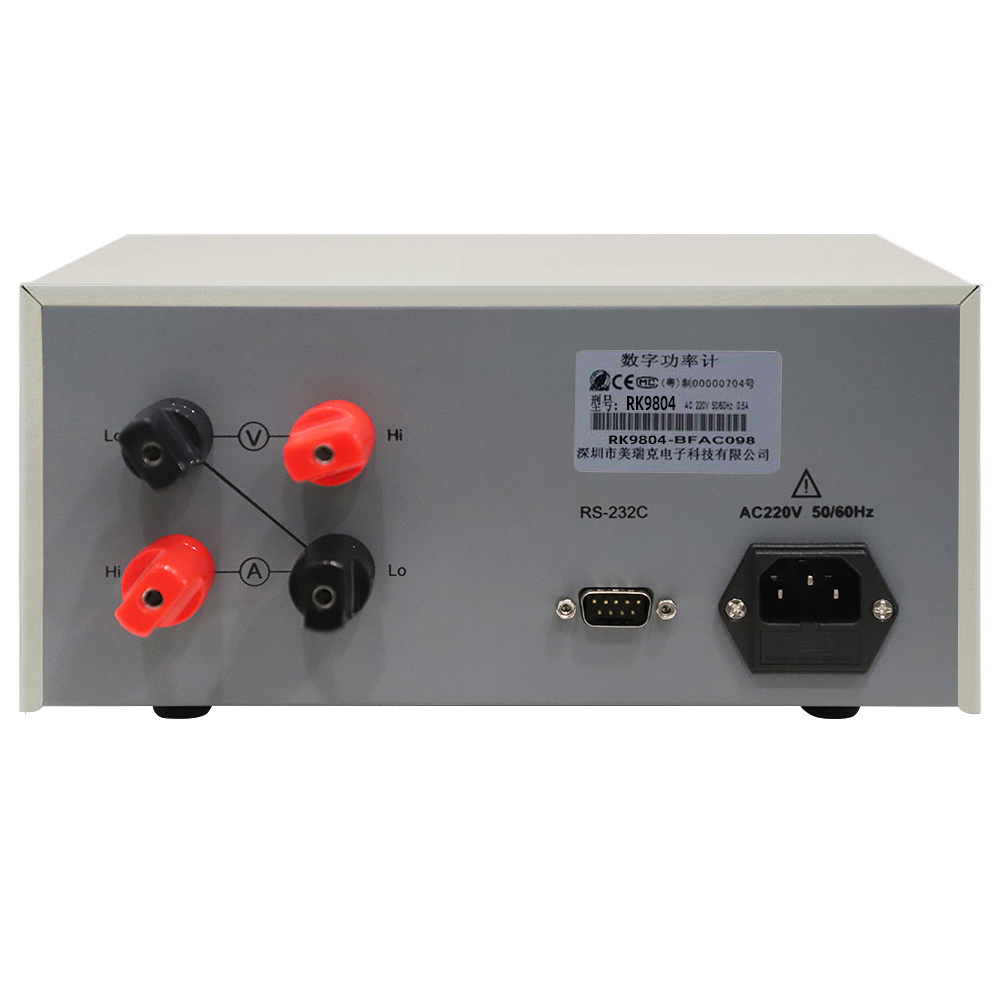

RS232DB9)接口 (选配)

标配RS232,选配RS485

测量速度

2次 / 秒

显示刷新周期 0.1 秒~5 秒可设

锁定功能

数据波动时使用,方便读数

工作电源

≤AC 220V ±20%,50/60Hz

100-240V AC 45-440Hz,100-300V DC

消耗功率

<8W220V,50Hz)

7W(220V,50Hz)

外型尺寸(DxWxH)

275*242*128mm

274*242*120mm

365*295*195mm

365*295*195mm

365*295*195mm

272*241.5*111.5mm,底脚另加7.5mm

重量

2.8kg

2.8kg

2.8kg

3.1kg

3.1kg

2.3kg

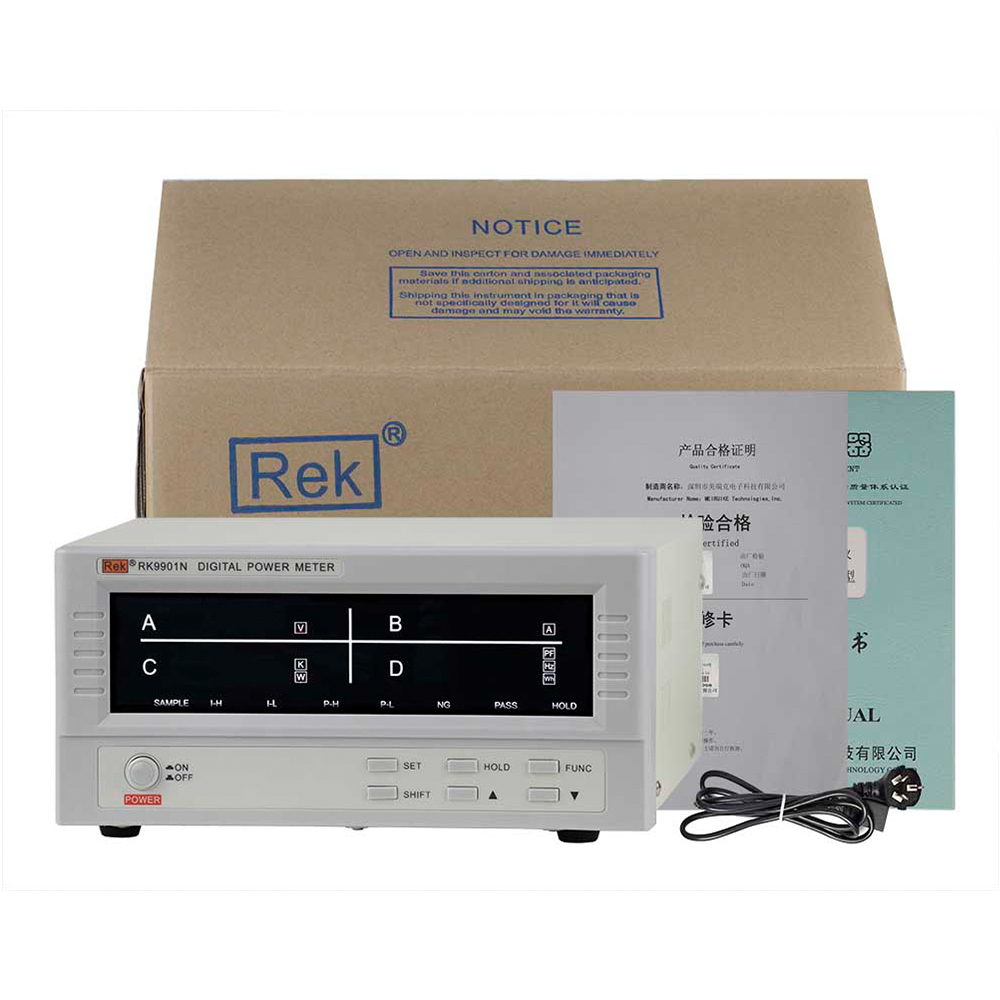

标配

上位机软件(官网下载)、电源线

MODBUS协议上位机软件(官网下载)、电源线

选配

RS232通讯电缆RK00002

/


型号


类型

概述

RK00001

标配

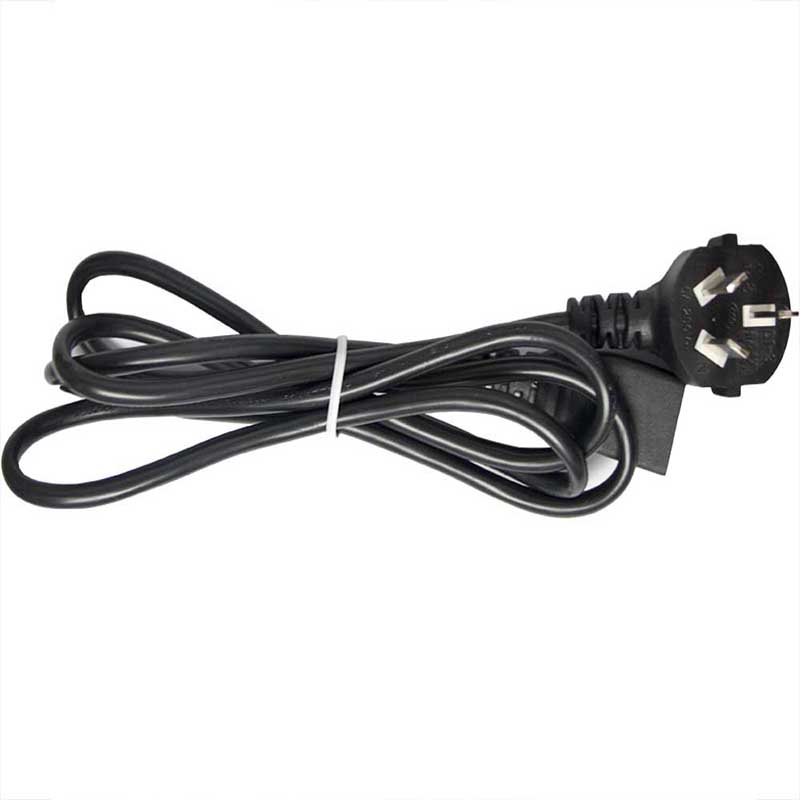

仪器标配国标电源线,可单独购买。

说明书

官网产品页下载

标配

仪器标配产品使用说明书。

上位机软件官网产品页下载
标配仪器标配上位机软件。
MODBUS
官网产品页下载
仅RK9804标配仪器标配MODBUS。

合格证保修卡

标配

仪器标配保修卡。

RK98001

选配

仪器选配通讯软件。

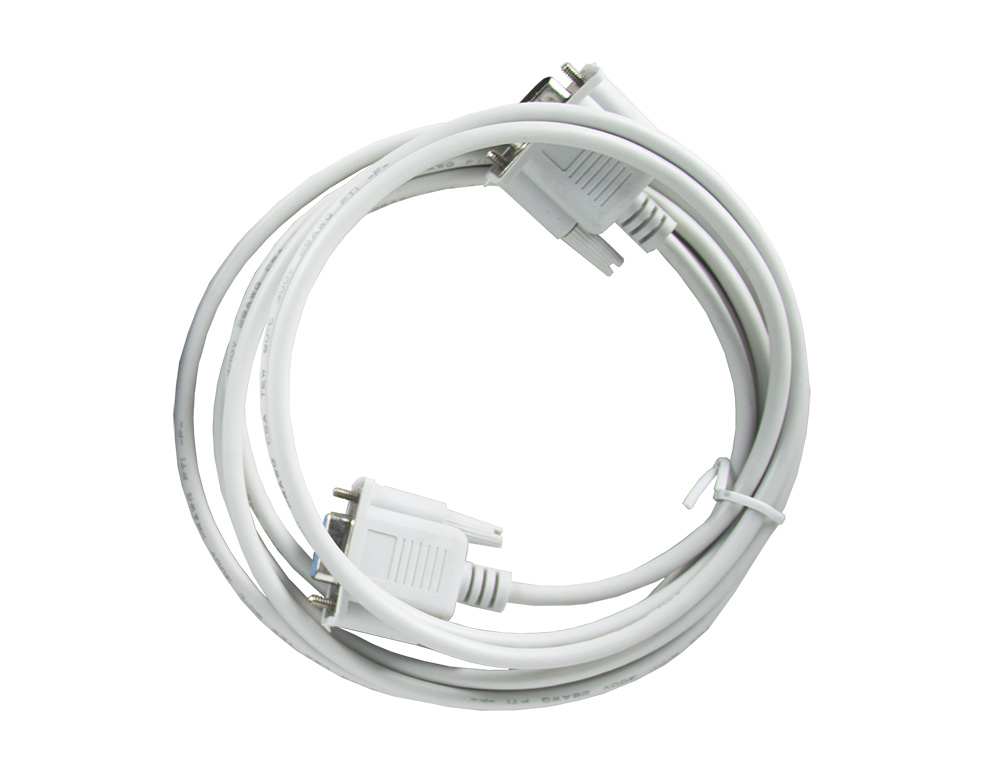

RS232通讯电缆RK00002


选配

仪器选配RS232通讯电缆RK00002,

配合选配RS232接口使用。

RK9800N/RK9901N/RK9940N/RK9980N/RK9813N智能电量测量仪上位机软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQFbHJqfx

RK9804智能电量测量仪MODBUS软件:  https://drive.weixin.qq.com/s?k=AE4AMQdrACQ1GHHD0G

RK9804智能电量测量仪说明书:https://drive.weixin.qq.com/s?k=AE4AMQdrACQ8MFH6TU
