RK2670YM/RK2672YM/RK2672CY/RK2671AY医用耐压测试仪

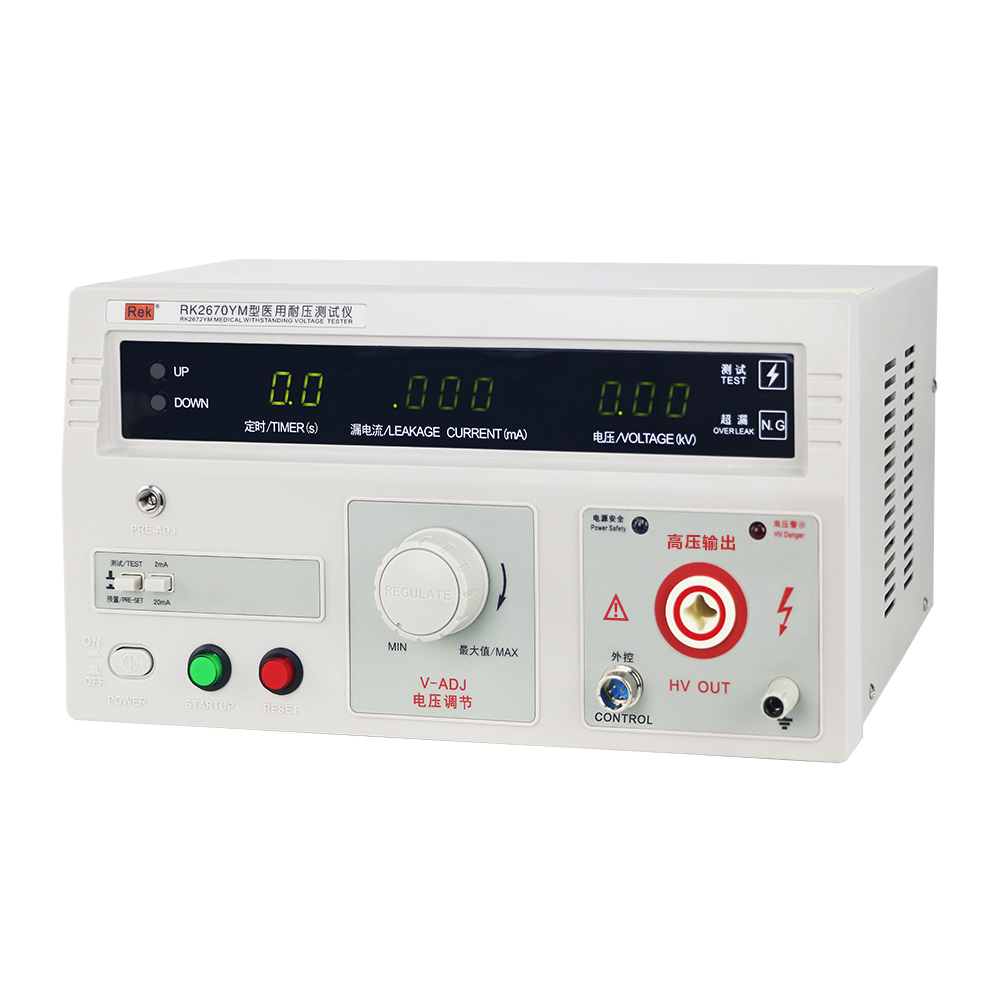

RK2670YM
输出电压：AC：0-5KV
测试电流：AC：0-2/20mA

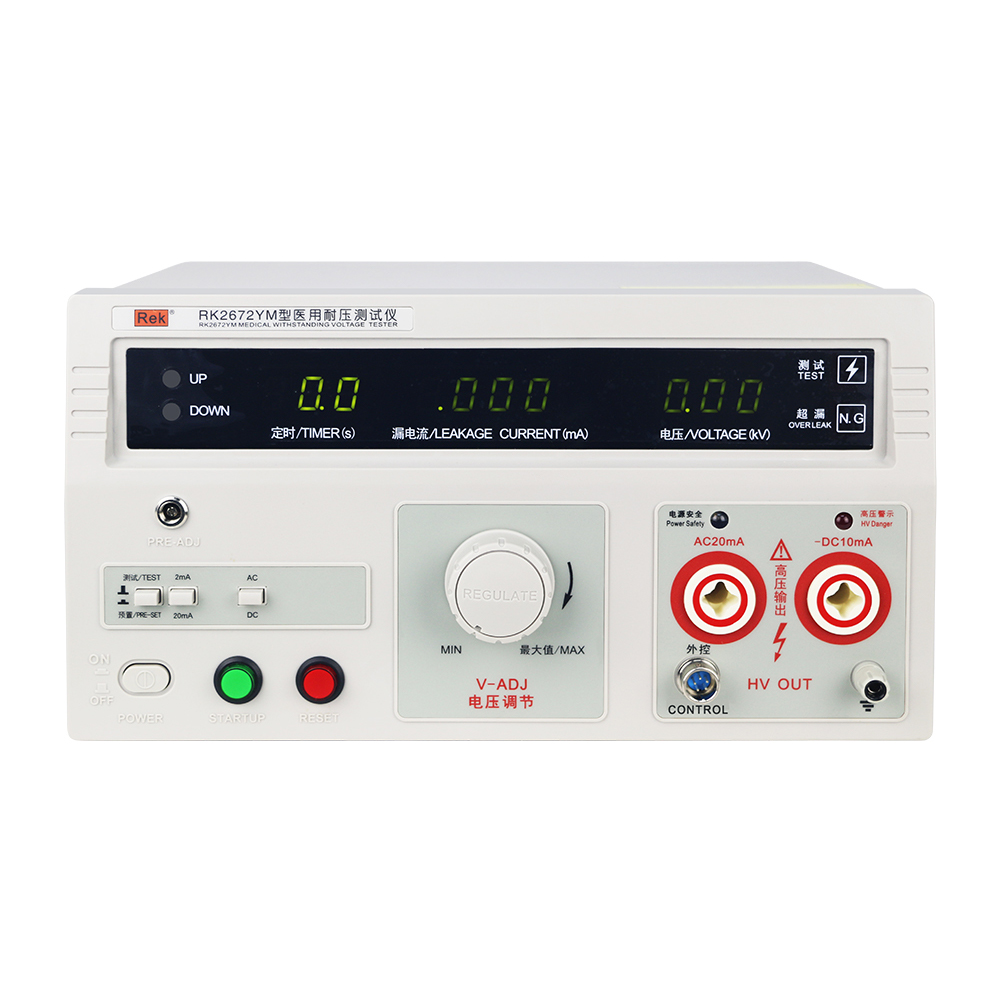

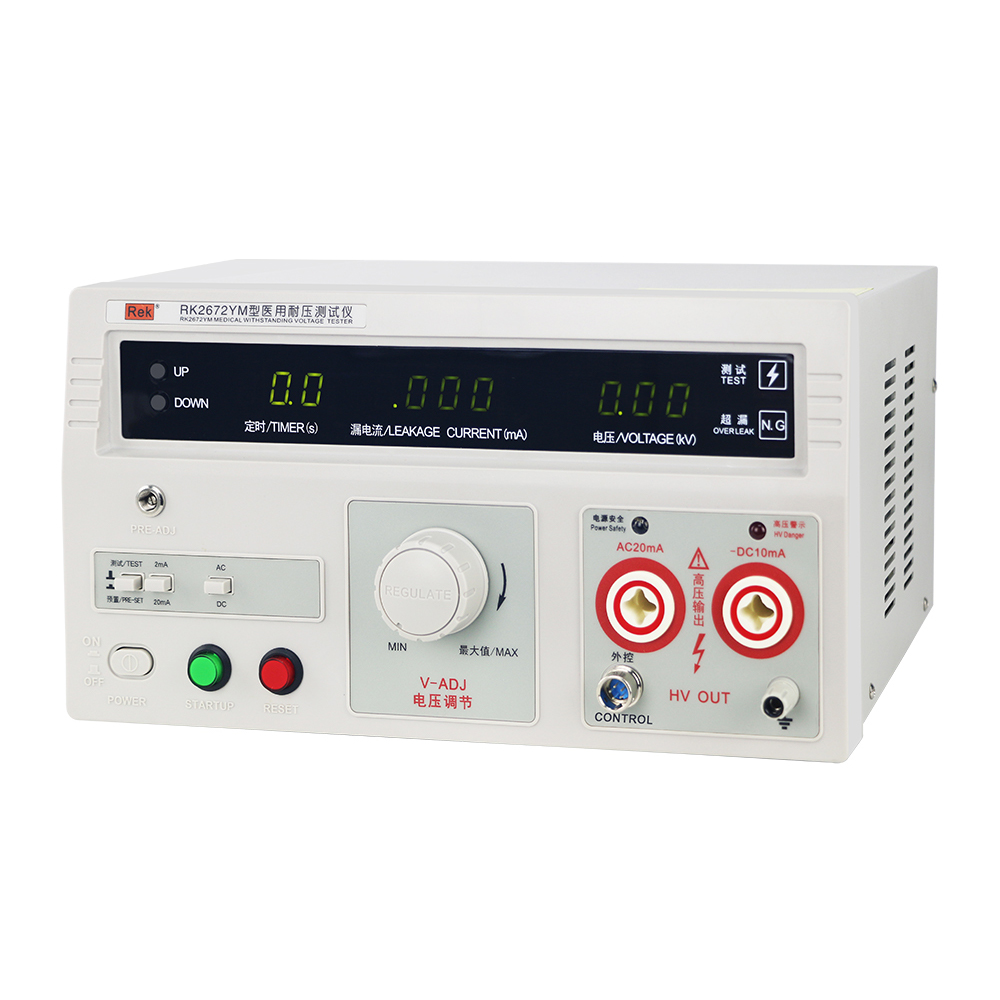

RK2672YM
输出电压：AC/DC：0-5KV
测试电流：AC：0-2/20mA DC：0-2/10mA

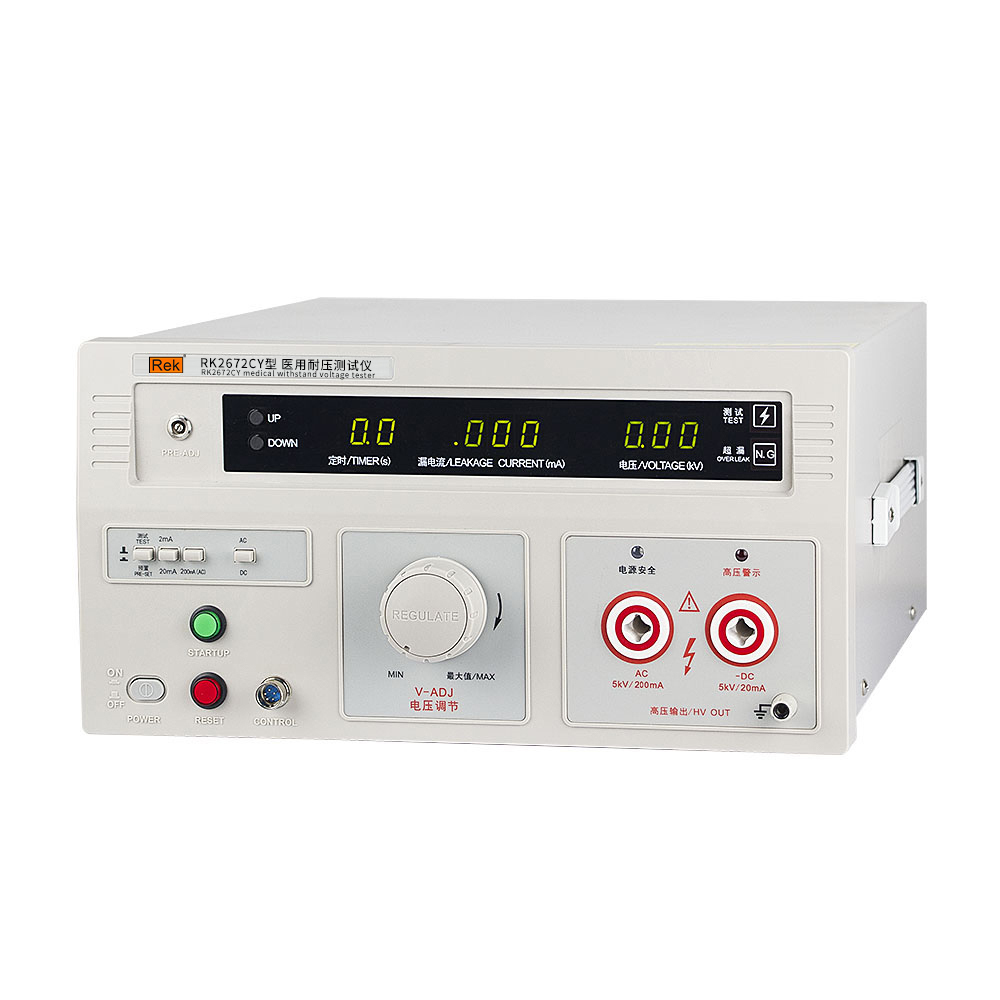

RK2672CY
输出电压范围：(0.00～5.00)kV
最大输出功率：500VA(5.0kV 100mA)

邮件咨询产品手册

产品描述

技术参数

产品附件

视频操作

产品图片

产品介绍

RK2670YM/RK2672YM/RK2672CY医用耐压测试仪具有常规耐压侧仪所有的功能外，增加了电弧（闪络）侦测功能，通过外接示波器，可以直观、准确、快速、可靠的检测到被测电气设备的“闪络”现象，

被测电气设备无“闪络”现象时，示波器显示一个稳定的“李沙育图形（即一个闭合的圆环）”，若被测电气设备发生“闪络”现象，则李沙育波形边缘会出现锯齿状，说明被测电气设备内部有“闪络”。

本产品同时也适合需要检测“闪络”缺陷的各种电气设备，是医用电气设备制造商、维修部门、使用单位以及产品质量检测部门、技术监督部门不可少的耐压测试仪。

应用领域

医疗器械：各类新型医疗仪器和医用配套仪器、心脏监护、医学影像、生化分析仪器、血压计及温度计等各类居家医疗器材

诊断治疗设备：X线诊断检查设备、超声诊断、核医学、内窥镜系统、五官科诊疗仪器、动态分析诊疗仪器低温冷冻设备、透析诊疗设备、急救器材

医房护理设备及器具：各类病床、柜、手术椅、床等

辅助设备：医用护理数据及图像处理设备、康复器械残疾人专用器材等

口腔医疗器械设备：牙科诊断医疗设备、牙科手术器械、牙科技工设备、医用磁共振设备

性能特点

1、测试时间可达999s

2、漏电流，电压，时间同时显示

3、漏电流，测试时间可连续设定

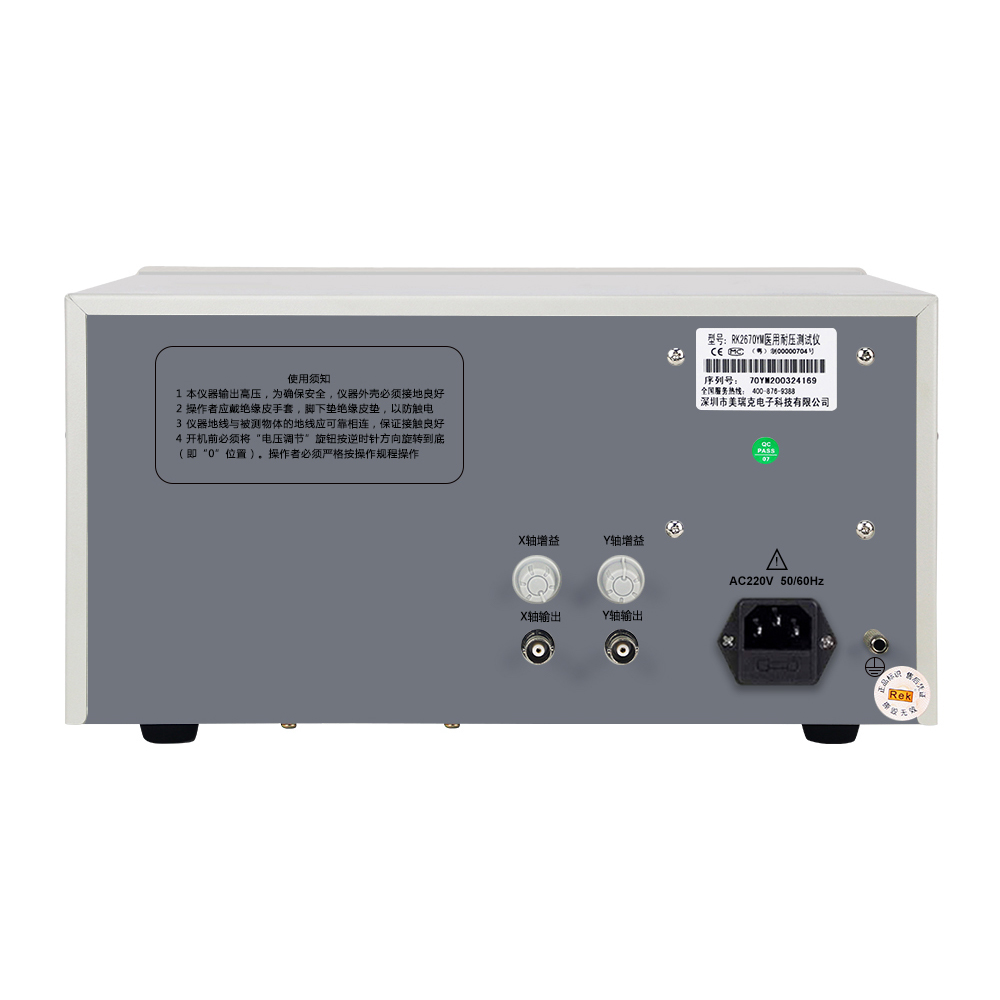

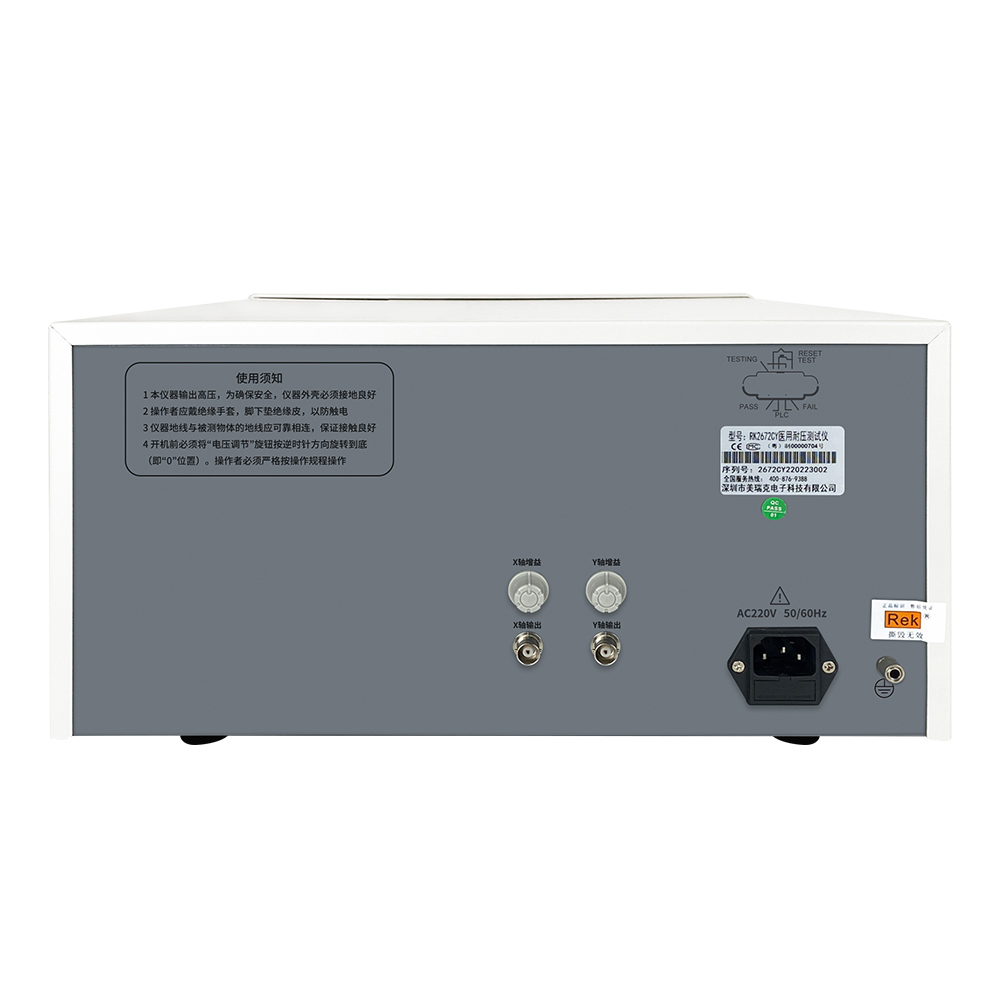

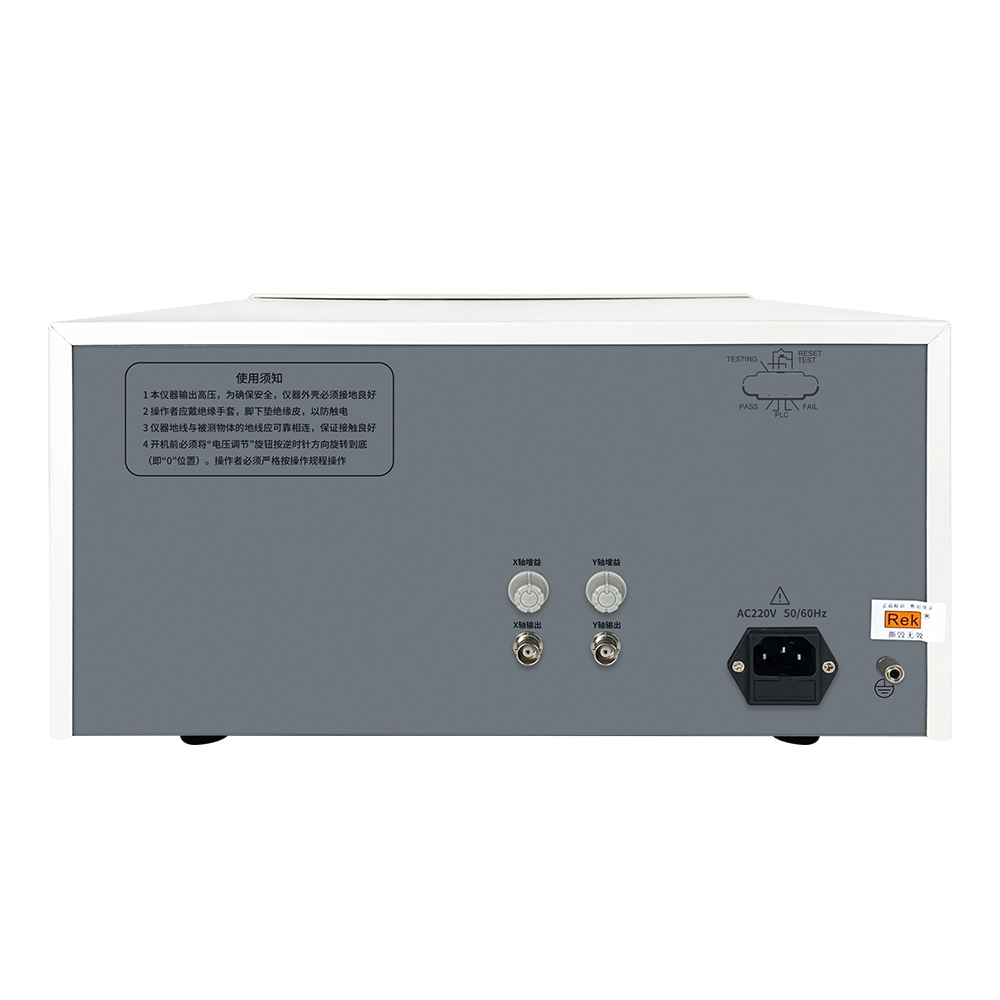

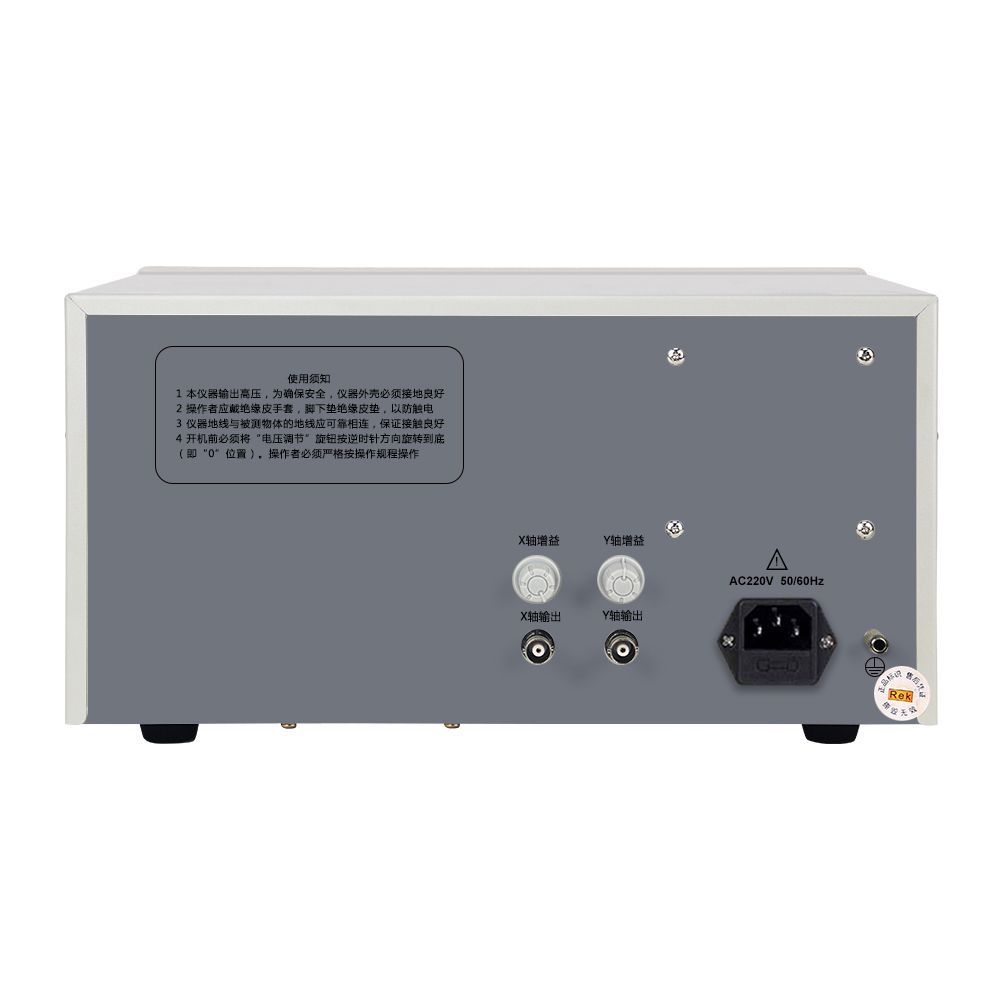

4、具有示波器接口，可监控被测物打火拉弧和闪络现象

5、GB9706.1-2020(IEC60601-1：2012)实验电压要求：实验时不应该发生闪络现象或击穿。医用耐压测试仪特别增加了示波器接口，通过李沙育图形观察闪络和拉弧现象

机型		RK2672CY	RK2670YM	RK2672YM	RK2671AY
ACW	输出电压范围	（0.00～5.00）kV			(0.00～10.00）kV
	最大输出功率	500VA（5.00kV 100mA）	100VA（5.00kV 20mA）	100VA（5.00kV 20mA）	200VA （10.0kV/20mA）
	最大额定电流	100mA	20mA	20mA	20mA
	电流档位	2mA、20mA、100mA	2mA、20mA	2mA、20mA	2mA、20mA
	输出波形	正弦波	正弦波	正弦波	正弦波
	输出波形失真度	≤5%（空载或纯电阻负载）	≤5%（空载或纯电阻负载）	≤5%（空载或纯电阻负载）	≤5%（空载或纯电阻负载）
	测试时间	0.0S-999S 0=连续测试	0.0S-999S 0=连续测试	0.0S-999S 0=连续测试	0.0s～999s 0.0=连续测试
DCW	输出电压范围	（0.00～5.00）kV	/	（0.00～5.00）kV	(0.00～10.0）kV
	最大输出功率	100VA（5.00KV 20mA）		50VA（5.00KV 10mA）	100VA(10.0KV/10mA)
	最大额定电流	20mA		10mA	10mA
	电流档位	2mA、20mA		2mA、10mA	2mA、10mA
	波纹系数	≤5%		≤5%	≤5%
	测试时间	0.0S-999S 0=连续测试		0.0S-999S 0=连续测试	0.0s～999s 0.0=连续测试
电压表	范围	（0.00～5.00）kV	（0.00～5.00）kV	（0.00～5.00）kV	（0.00 ～10.0KV ）
	精度	±（5%+3个字）	±（5%+3个字）	±（5%+3个字）	± （5%+3个字）
	分辨率	10V	10V	10V	10V
	显示数值	均方根值	均方根值	均方根值	均方根值
电流表	测量范围	量程1:0.1mA～2mA 量程2:2mA～20mA 量程3:20mA～100mA	量程1:0.1mA～2mA 量程2:2mA～20mA		量程1:0.100mA～2mA 量程2:2mA ～20mA


	DC	0.1mA～2mA	/	0.1mA～2mA	0.100mA～2mA
	DC	2mA～20mA	/	2mA～10mA	2mA ～10mA
	分辨率	2mA档：1uA；	2mA档：1uA；	2mA档：1uA；	2mA档：1uA；
		20mA档：10uA；	20mA档：10uA	20mA档：10uA	20mA档：10uA；
		100mA档：0.1mA			50mA(100mA)档:0.1mA
	测量精度	±（5%+3个字）量程范围内	±（5%+3个字）量程范围内	±（5%+3个字）量程范围内	± （5%+3个字）量程范围内
	测试范围	0.0S-999S 0=连续测试
计时器	范围	0.0S-999S	0.0S-999S 0.0等于连续测试		0.0s～999s
	最小分辨率	0.1S	/		0.1s
	精度	±（1%+50ms）	/		±（1%+50ms）
变压器容量		500VA	100VA		200VA （10.0kV/20mA）
电源要求		AC：220V±10% 50Hz/60Hz±3Hz
工作环境		温度：（0-40）℃ 湿度≤75%RH
PLC接口		选配
外控接口		标配

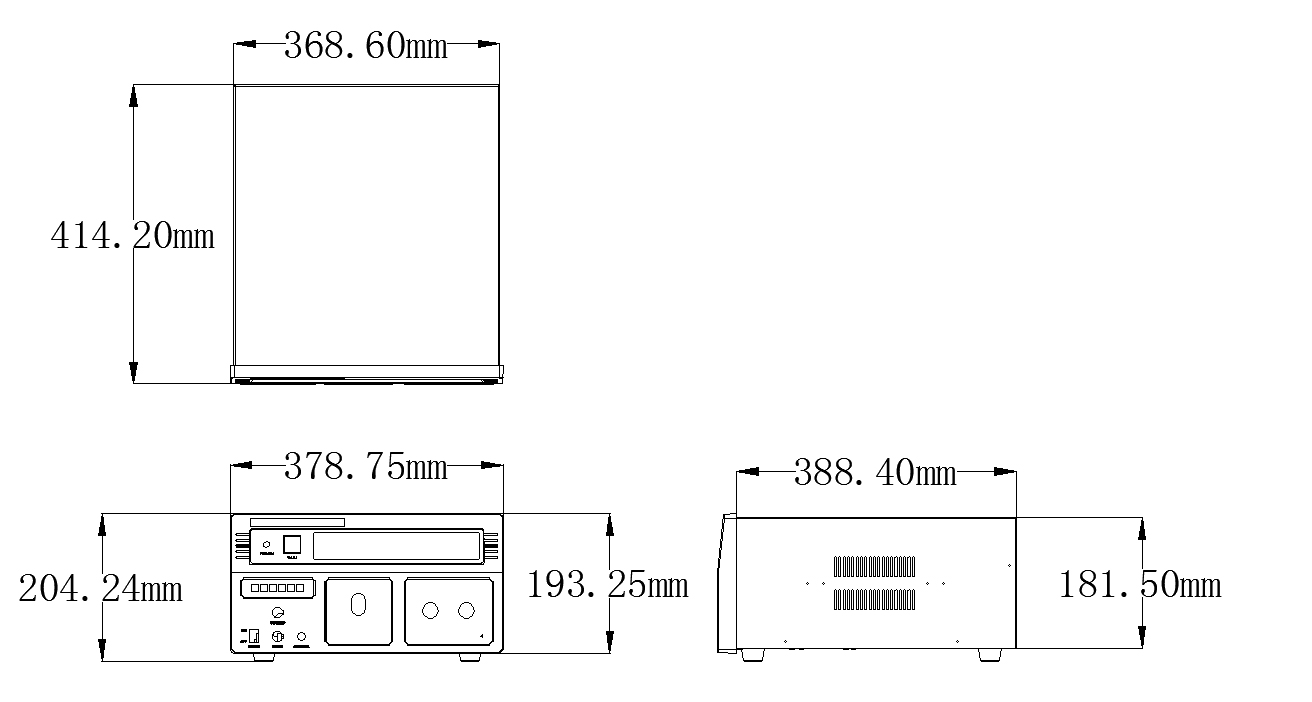

外形体积(D×H×W)		468mm×196mm×378mm	320270180mm		380305195mm
重量		约20.65KG	10KG	10.5KG	14.76Kg

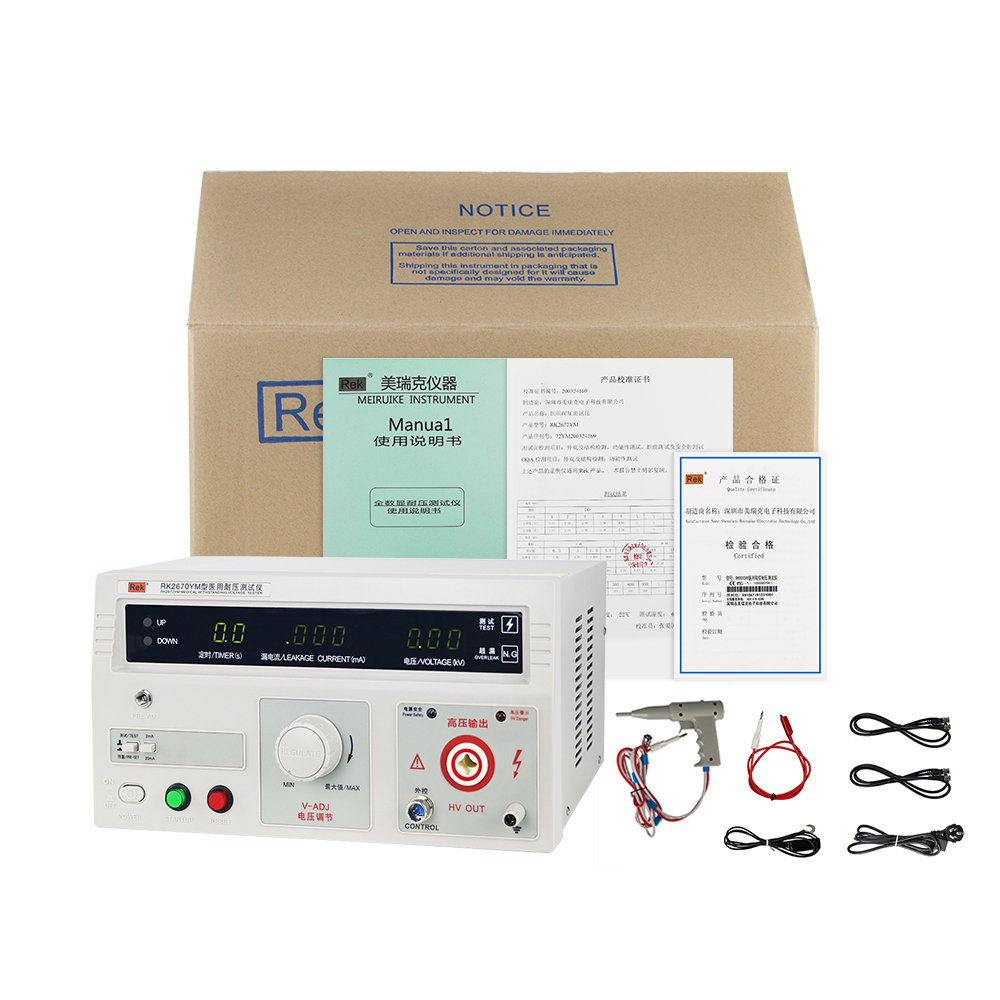

标配附件		电源线RK00001、高压测试线、接地线、BNC线、高压枪


选配		PLC接口、RK101系列点检盒

型号	图片	类型	概述
RK-16G		标配	仪器标配高压遥控测试枪，可单独购买。
RK00016		标配2条	仪器标配双头BNC线，可单独购买。
RK26103		标配	仪器标配接地测试线，可单独购买。

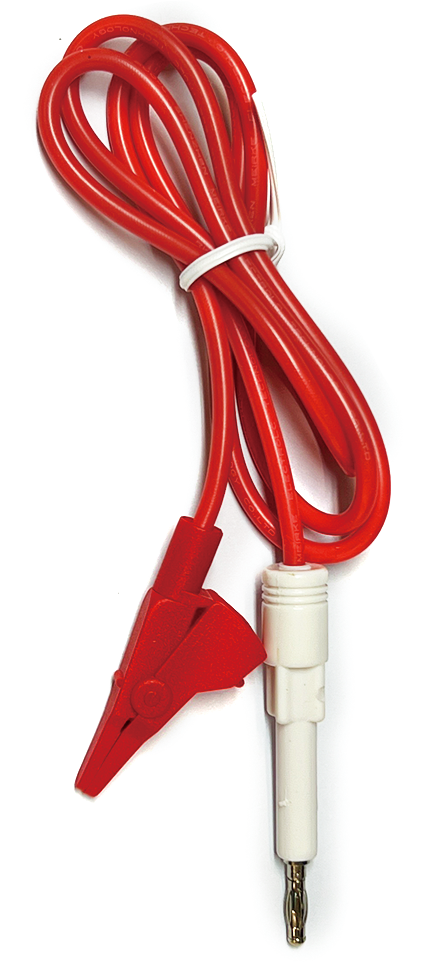

RK26101		标配	仪器标配测试线，可单独购买。
RK00001		标配	仪器标配国标电源线，可单独购买。
合格证保修卡		标配	仪器标配合格证及保修卡。
出厂校准证书		标配	仪器标配产品校准证书。
说明书		标配	仪器标配产品使用说明书。
RK101系列点检盒		选配	详情见附件点检仪。
RK00002		选配	仪器选配PLC接口连接线需单独购买
