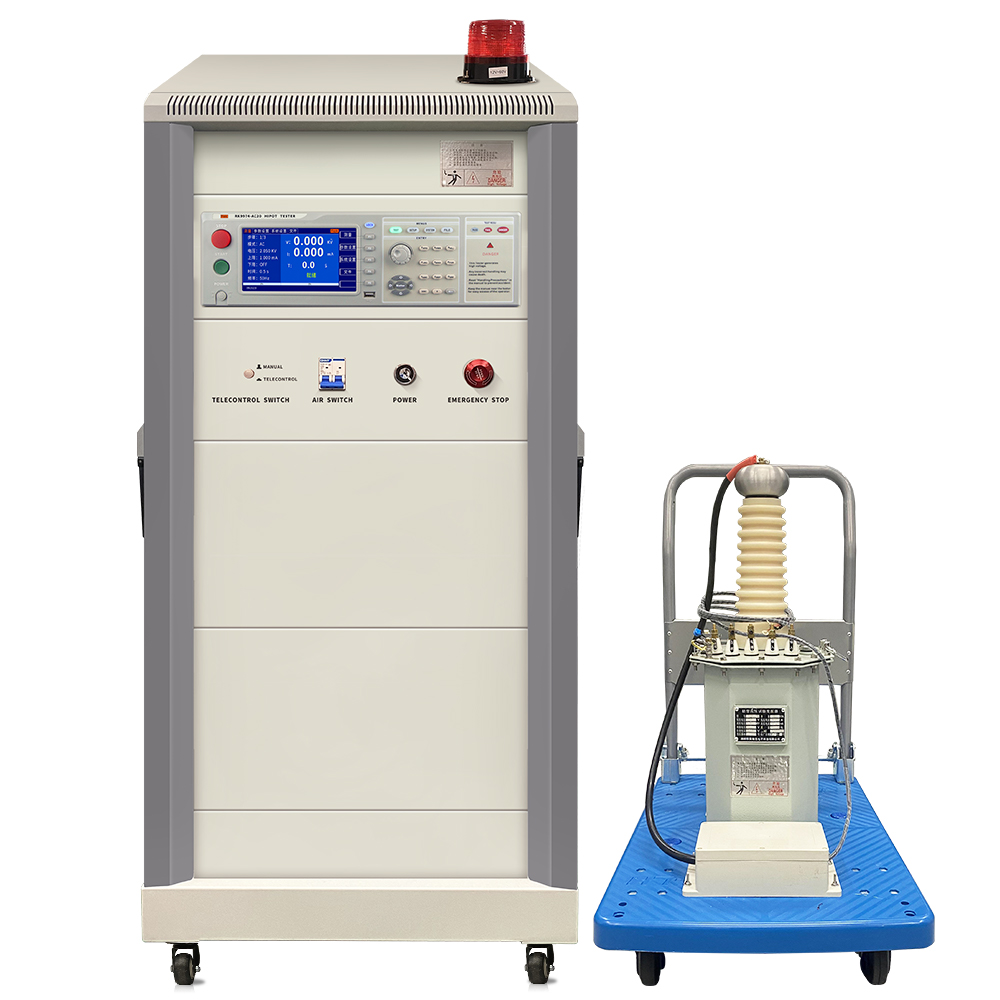

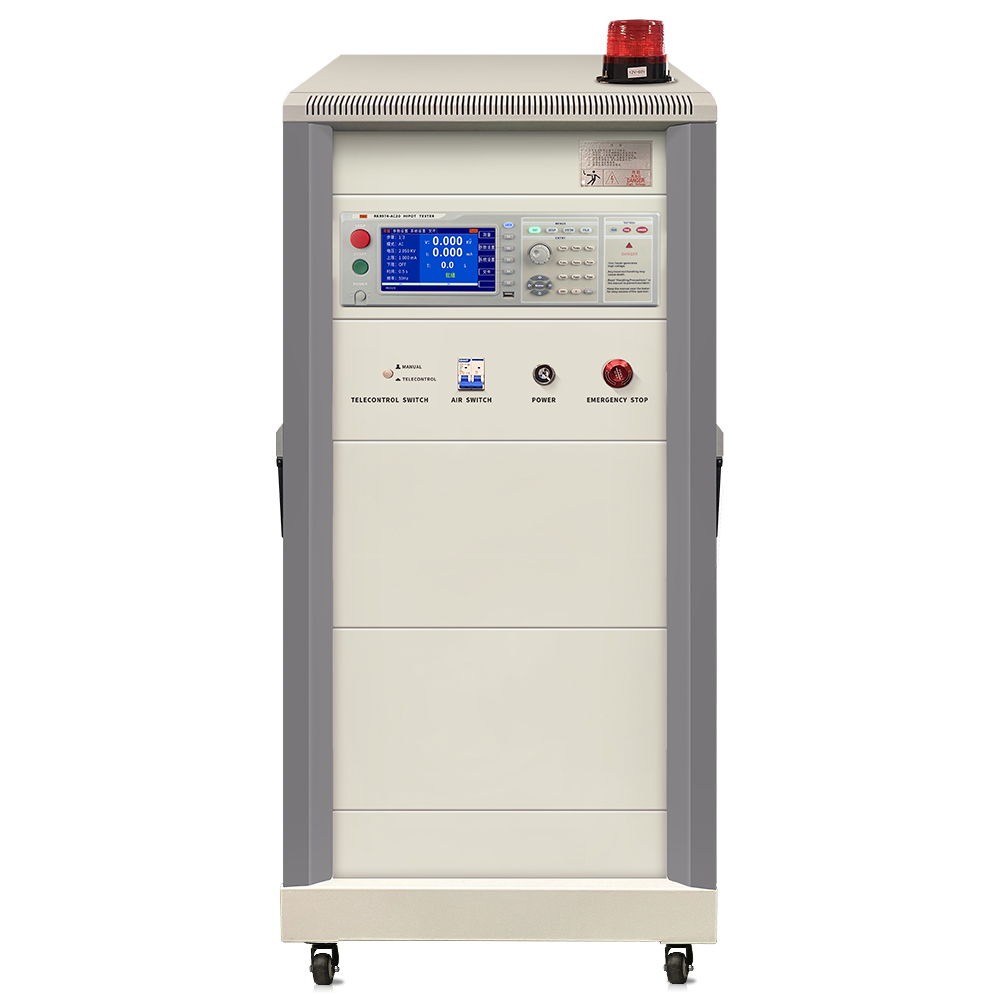

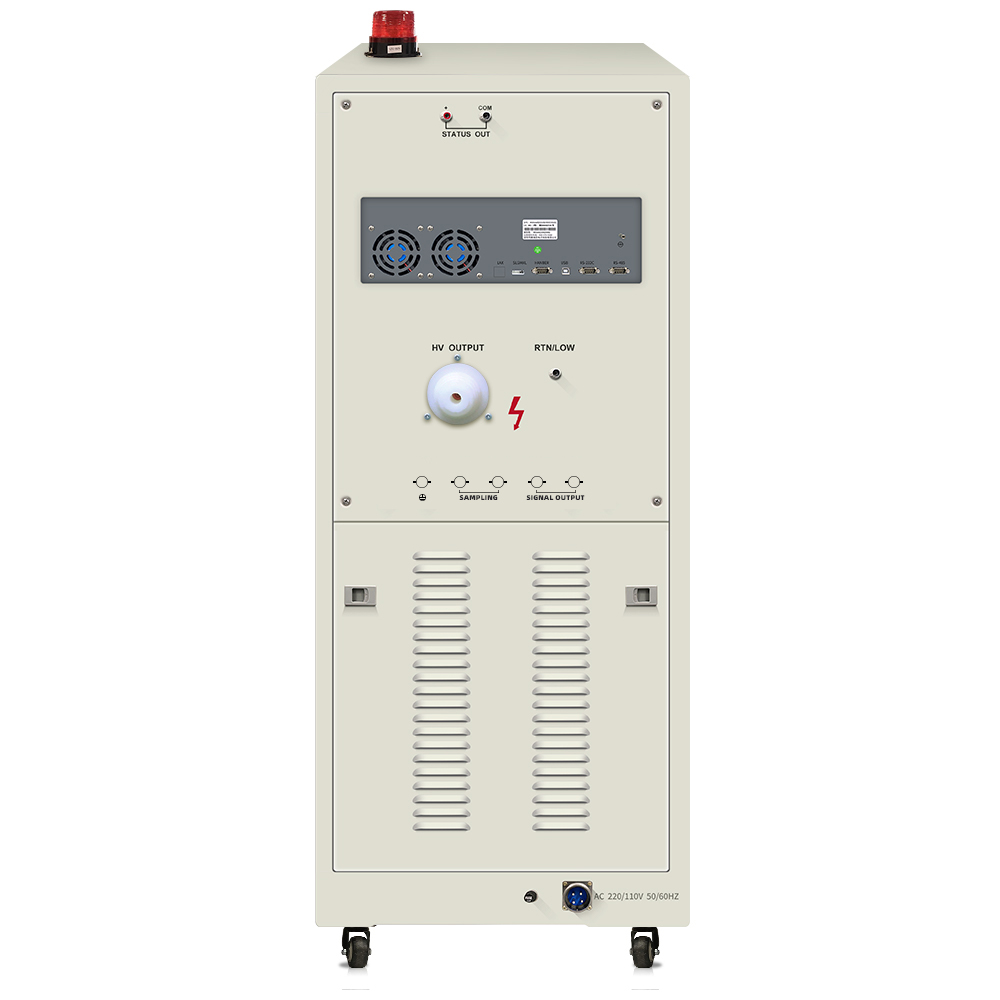

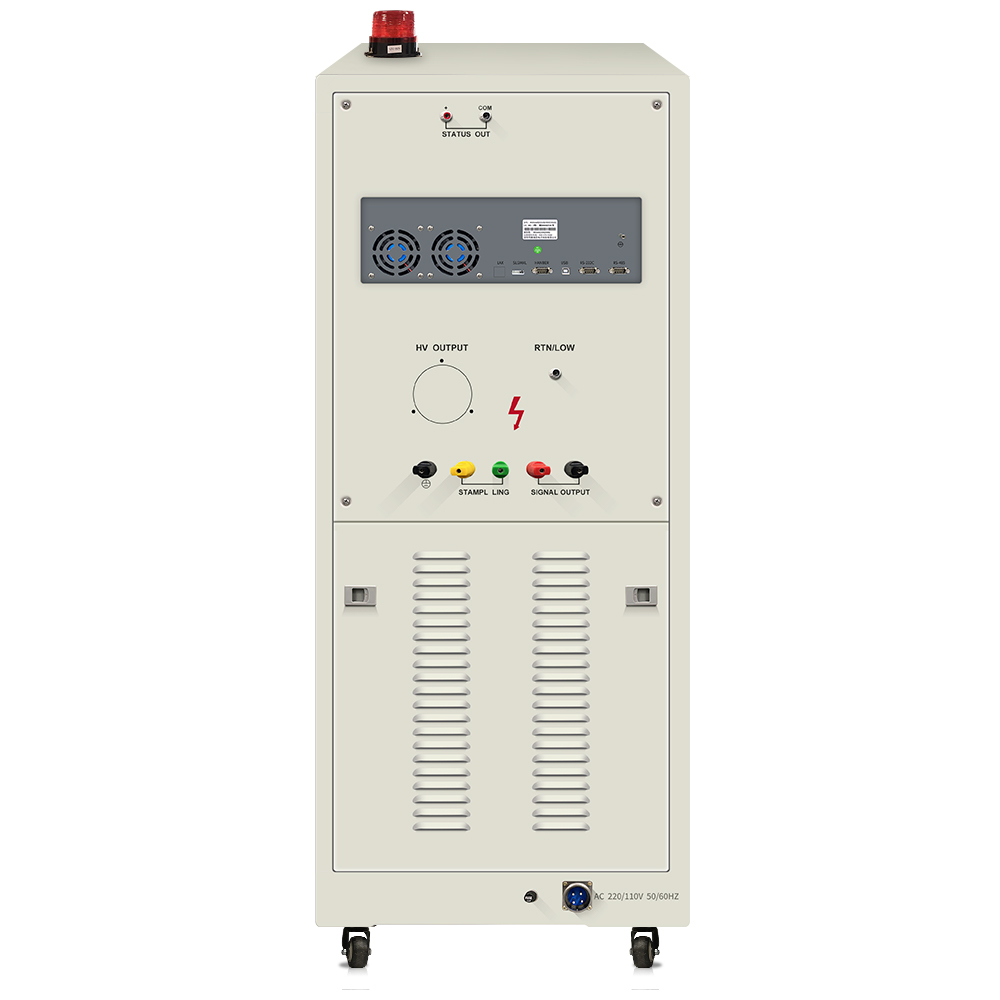

超高压30KV/50KV/RK9974-AC30/RK9974-DC30/RK9974-AC50/RK9974-DC50程控交流耐压测试仪
RK9974-AC30
输出电压范围:AC (0.00~30.00)kV
最大额定电流:20mA
测量范围:AC 0~20mA
RK9974-DC30
输出电压范围:DC (1.00~30.00)kV
最大额定电流:10mA
测量范围:DC 0~10mA
RK9974-AC50
输出电压范围:AC (3.00~50.00)kV
最大额定电流:20mA (可定制到50mA)
RK9974-DC50
输出电压范围:DC (3.00~50.00)kV
最大额定电流:10mA


产品描述
技术参数
产品附件
产品视频
上位机软件

产品介绍

本系列程控超高压测试仪是针对高压光耦合器及高压继电器、高压开关、PV模组等绝缘耐受力较高的器件提供高压的耐压测试与分析,均采用高速MCU和大规模数字电路

设计的高性能的安规测试仪,其输出电压的大小、输出电压的上升、 下降、输出电压的频率完全由MCU控制,能实时显示击穿电流值和电压值,并具有无线遥控功能,配备PLC、RS232C、RS485、USB、LAN接口,

方便与计算机或PLC系统组成综合测试系统。能够快速、准确地对家用电器、仪器仪表、照明电器、电动电热工具、计算机、信息类整机进行安规测量。输出的高压所需的正弦波采用DDS原理产生,并采用负反馈技术,使输出的波形纯净稳定

适用标准:IEC60335-1、GB4706.1、UL60335-1家用和类似用途电器的安全第一部分:通用要求
UL60950、GB4943、IEC60950信息技术设备UL60065、GB8898、IEC60065音频、
视频及相似电子机械安全要求IEC61010、GB4793.1测量、控制和实验室用电气设备的安全要求第1部分:通用要求


性能特点

采用 7 寸 TFT(800*480)显示设置参数及测试参数,显示内容醒目、丰富

测试仪可把设定的参数以文件保存通过U盘进行调用或存储

可通过仪器后面板USB接口进行软件升级

可调高压上升、下降时间,可适应不同测试对象要求

最大电压AC 50KV

人性化的操作界面、支持数字按键直接输入,拨盘输入、操作更简捷

标配 PLC 接口,RS232 接口, RS485 接口、USB 接口

具有无线遥控功能


应用领域

元器件:二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容
家用电器:电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料:热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等
电热及电动工具、仪器仪表等
高耐压测试、高压光耦、高压继电器、高压开关新能源汽车

型号

RK9974-AC30

RK9974-DC30

RK9974-AC50

RK9974-DC50

AC

or

DC

输出

电压范围

AC

(0.00~30.00)kV

DC

(1.0030.00)kV

AC

(3.00~50.00)kV

DC

(3.00~50.00)kV

最大

输入功率

600VA

(30.0Kv 20mA)

300VA

(30.0Kv 10mA)

1000VA

(50.0Kv 20mA)

500VA

(50.0Kv 10mA)

最大

额定电流

20mA

10mA

20mA (可定制到50mA)

10mA

输出波形

正铉波 DDS+功效

电压表

范围

AC

(1.00~30.00)kV

DC

(1.00~30.00)kV

AC

(3.00~50.00)kV

DC

(3.00~50.00)kV

精度

±(2%+5个字)

设定误差

电流表

测量范围

AC 0~20mA

DC 0~10mA

AC 0~20mA

DC 0~10mA

测量精度

±(2%+3个字)

±(2%+5个字)

计时器

范围

0-999S连续设定,0=连续

最小分辨率

0.1S

测试时间

0-999S连续设定,0=连续测试

电弧侦测

0-20mA

输出频率

50/60Hz

工作温度

0-40℃  ≤75%RH

电源要求

220±10%  50Hz/60Hz±3Hz

接口

标配RS232、RS485、USB、PLC,无线遥控

无线遥控功能

屏幕

TFT 7寸 800*480

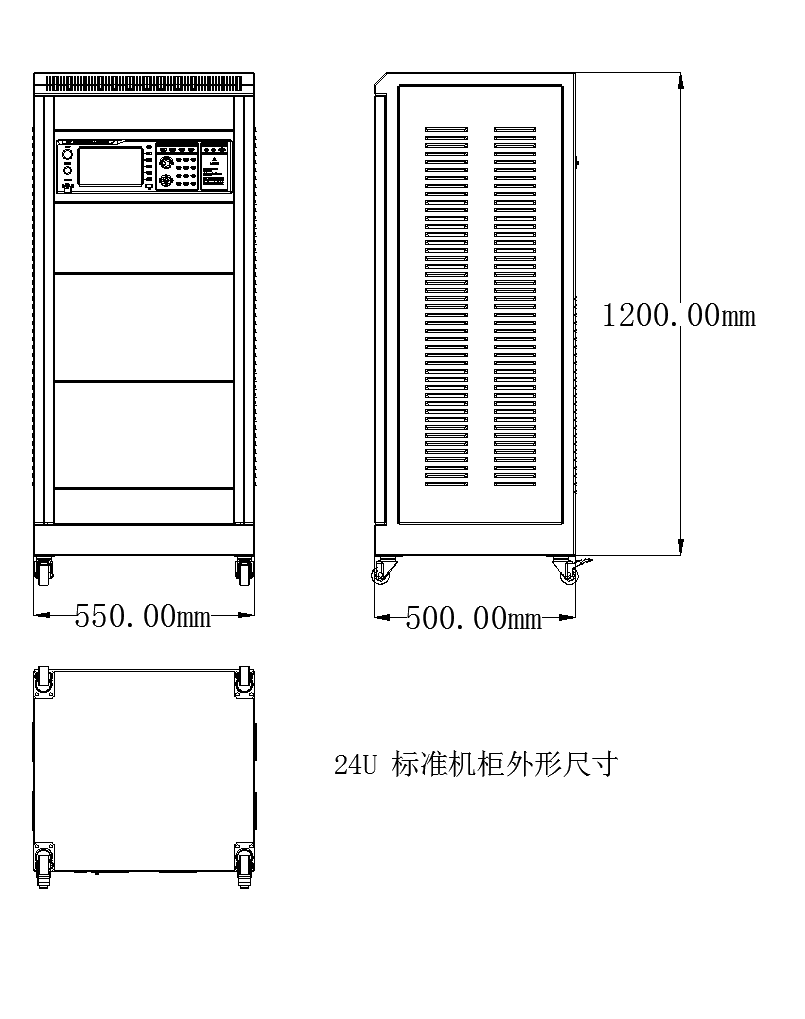

外形体积(D×H×W)

500*1270*550mm

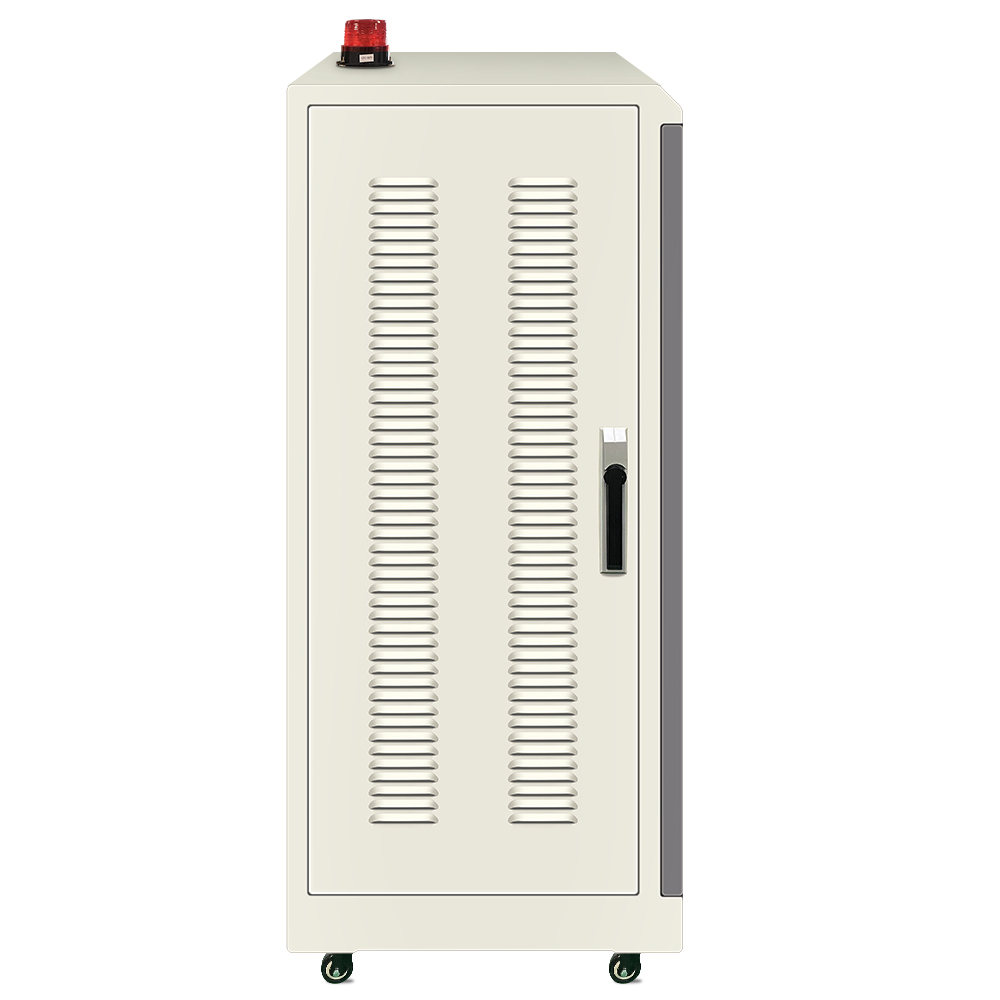

机柜:500*1270*550mm

平板车:710*485*840mm

重量(净重)

100.55kG

机柜:80kG

平板车配件:50kG

随机标配附件

电源线RK00051、RS232通讯电缆RK00002、RS232转USB线RK00003、USB转方口连接线RK00006、16G U盘(说明书)、线材接口转接驱动光碟、RK00013测试线、RK00048测试线、高压警示灯组件RK9974-LED

(放置在主机机柜内)、上位机

选配件

RK00031 USB转RS485母串口线工业级 连接线1.5米长、RK00070串口选件LAN网口



型号


类型

概述

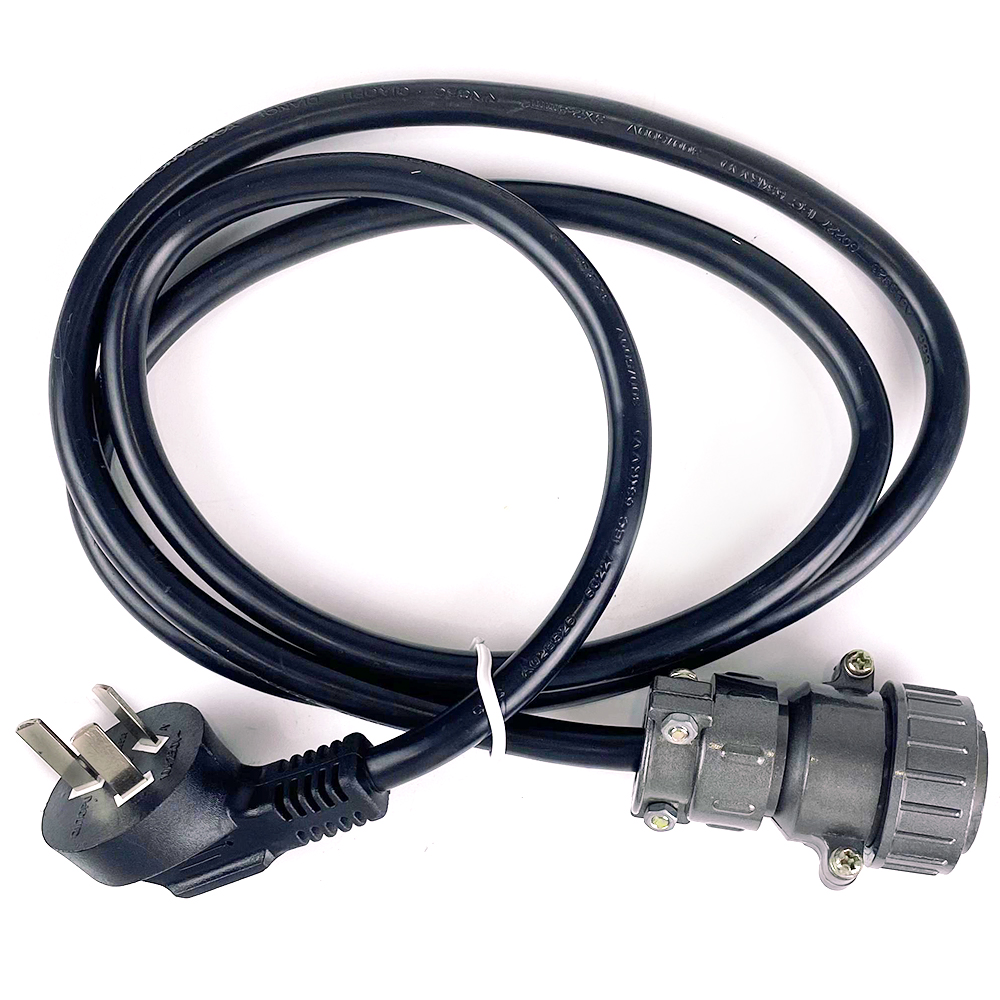

电源线RK00051

标配

器标配电源线,可单独购买。

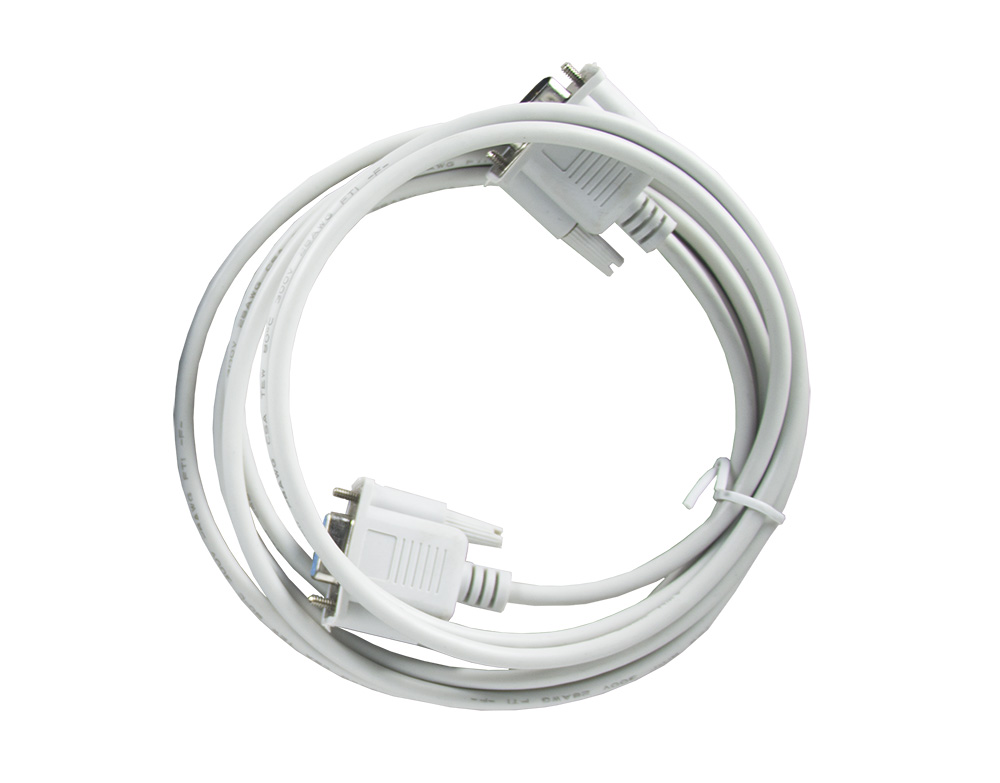

RS232通讯电缆RK00002

标配

仪器标配接地测试线,可单独购买。

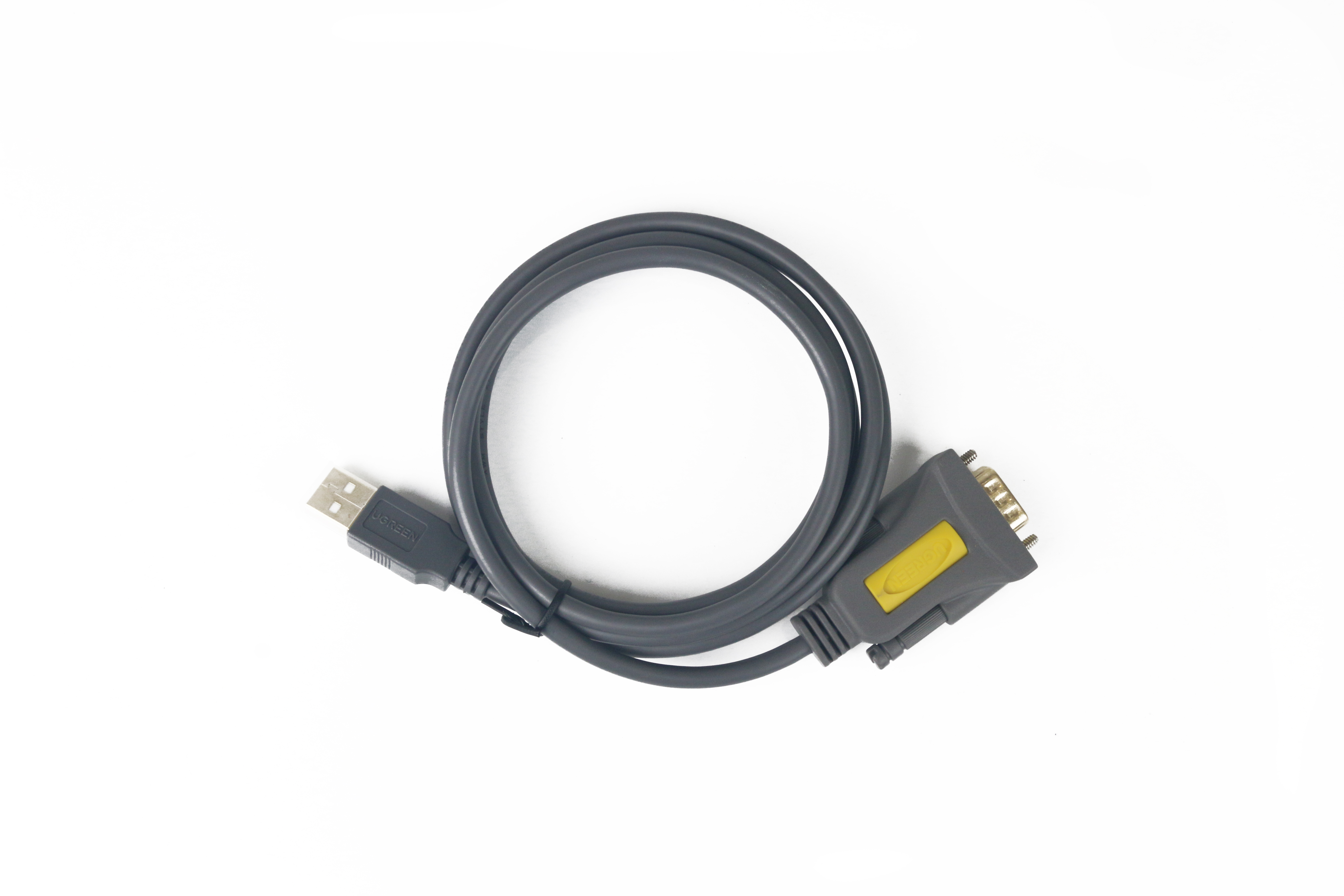

RS232转USB线RK00003

标配

仪器标配RS232串口连接线,可单独购买。

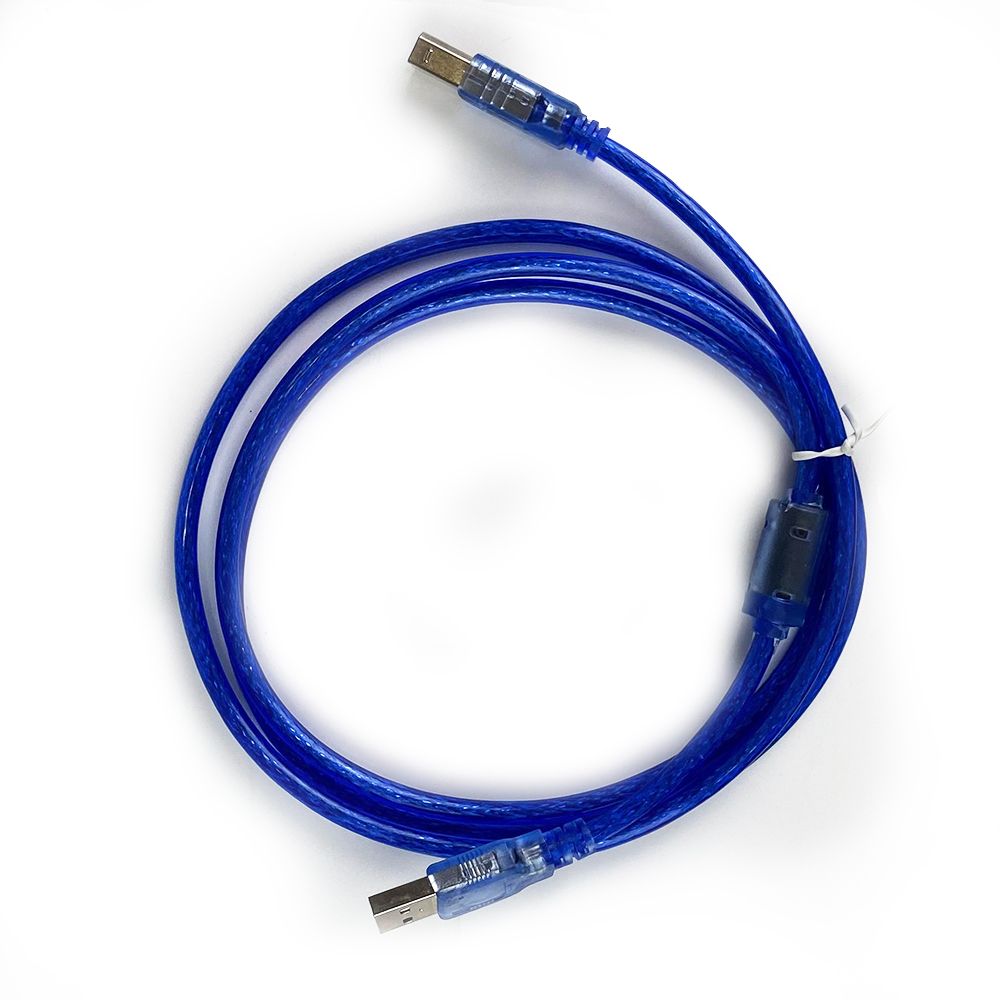

USB转方口连接线RK00006

标配

仪器USB转方口连接线(上位机)。

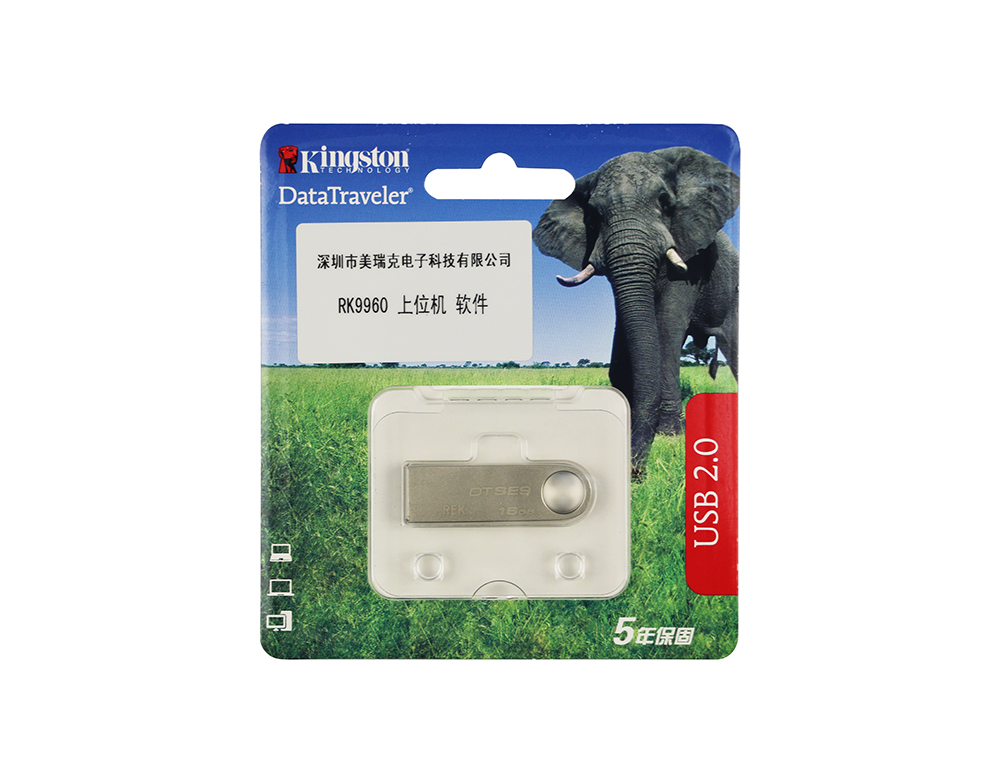

16G U盘(说明书)

标配

仪器标配16G U盘(内含说明书以及产品操作视频等)

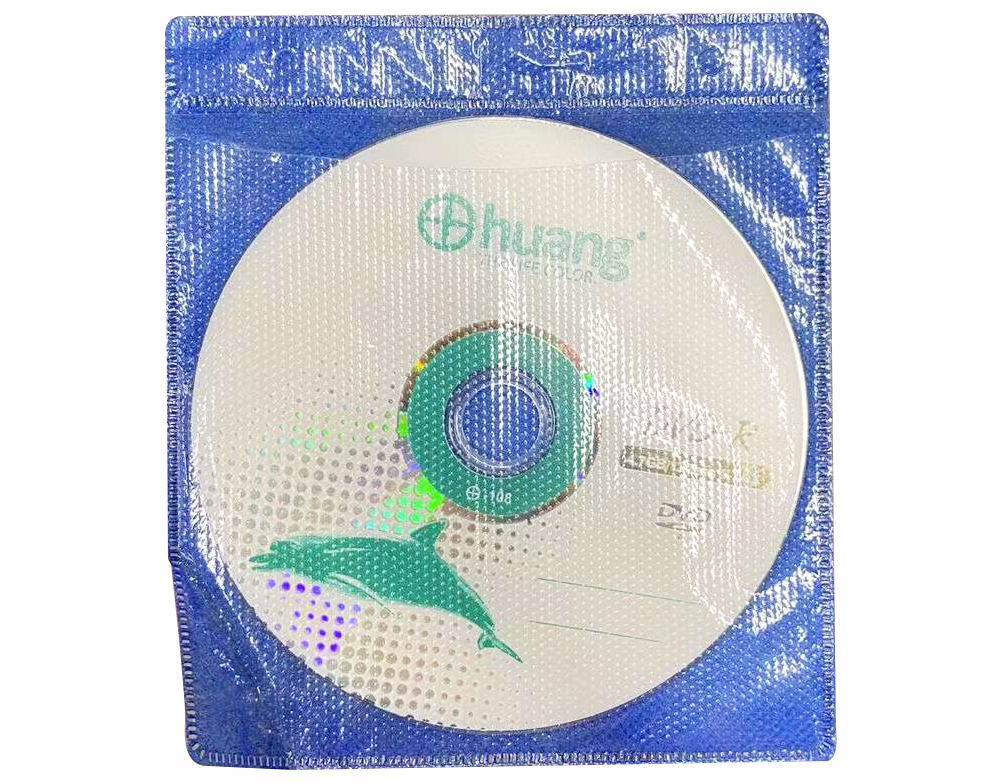

线材接口转接驱动光碟

标配

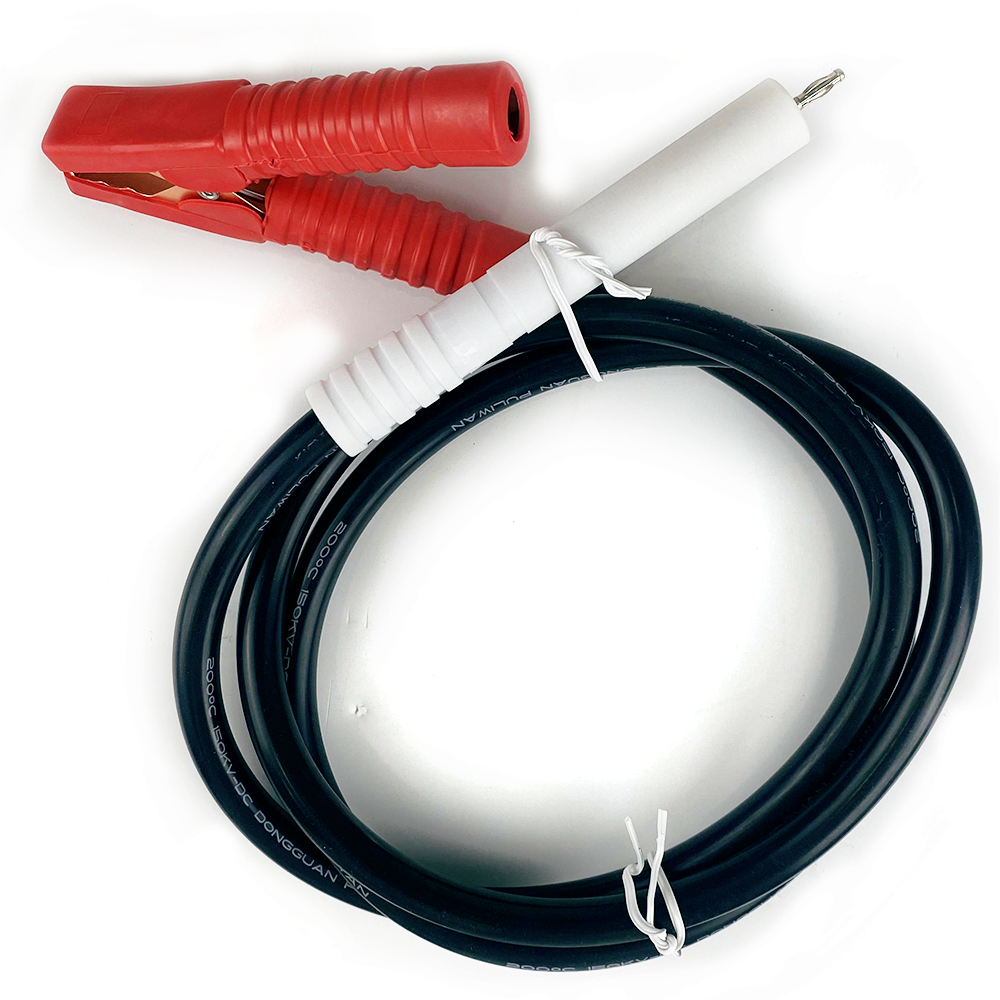

RK00013测试线

标配

仪器标配耐电压测试夹,可单独购买。

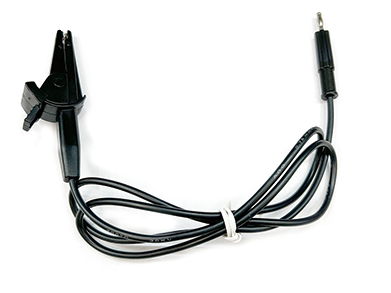

RK00048测试线

标配

仪器标配测试测试线,可单独购买。

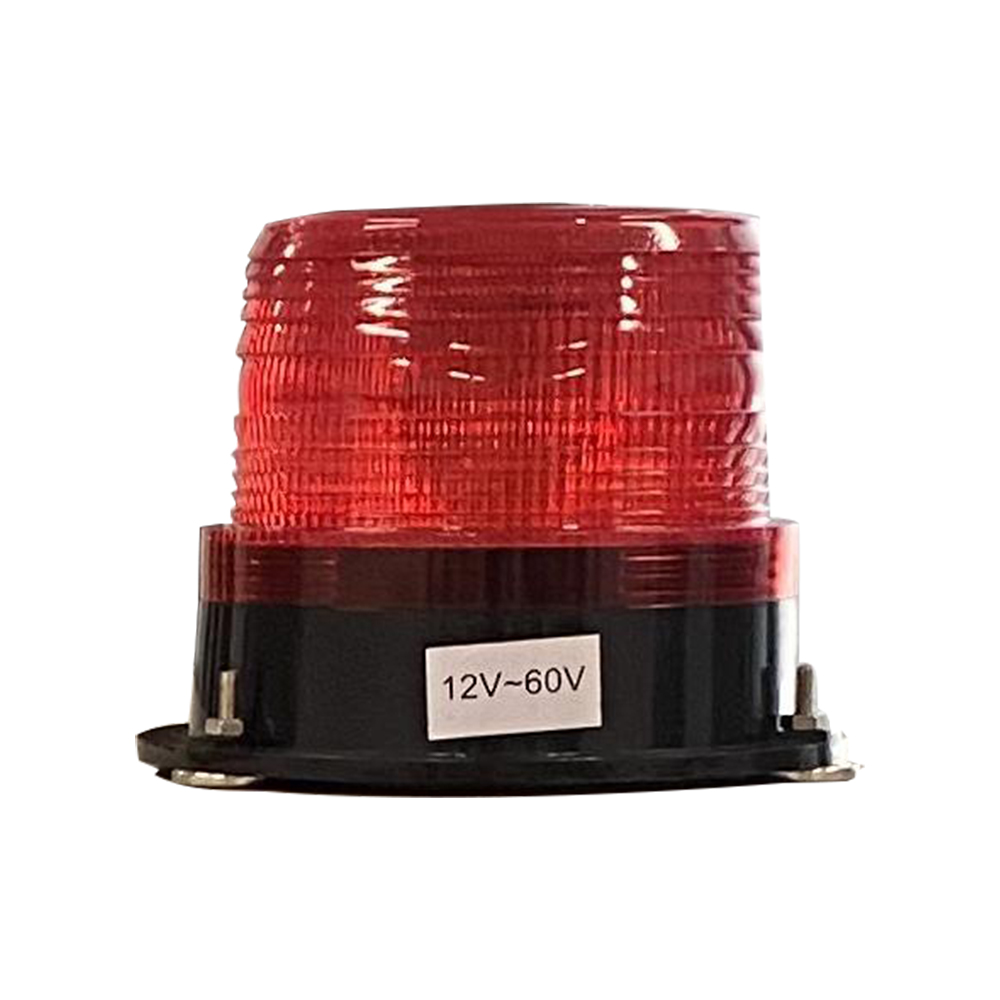

高压警示灯组件RK9974-LED

标配

仪器标配高压警示灯,可单独购买。

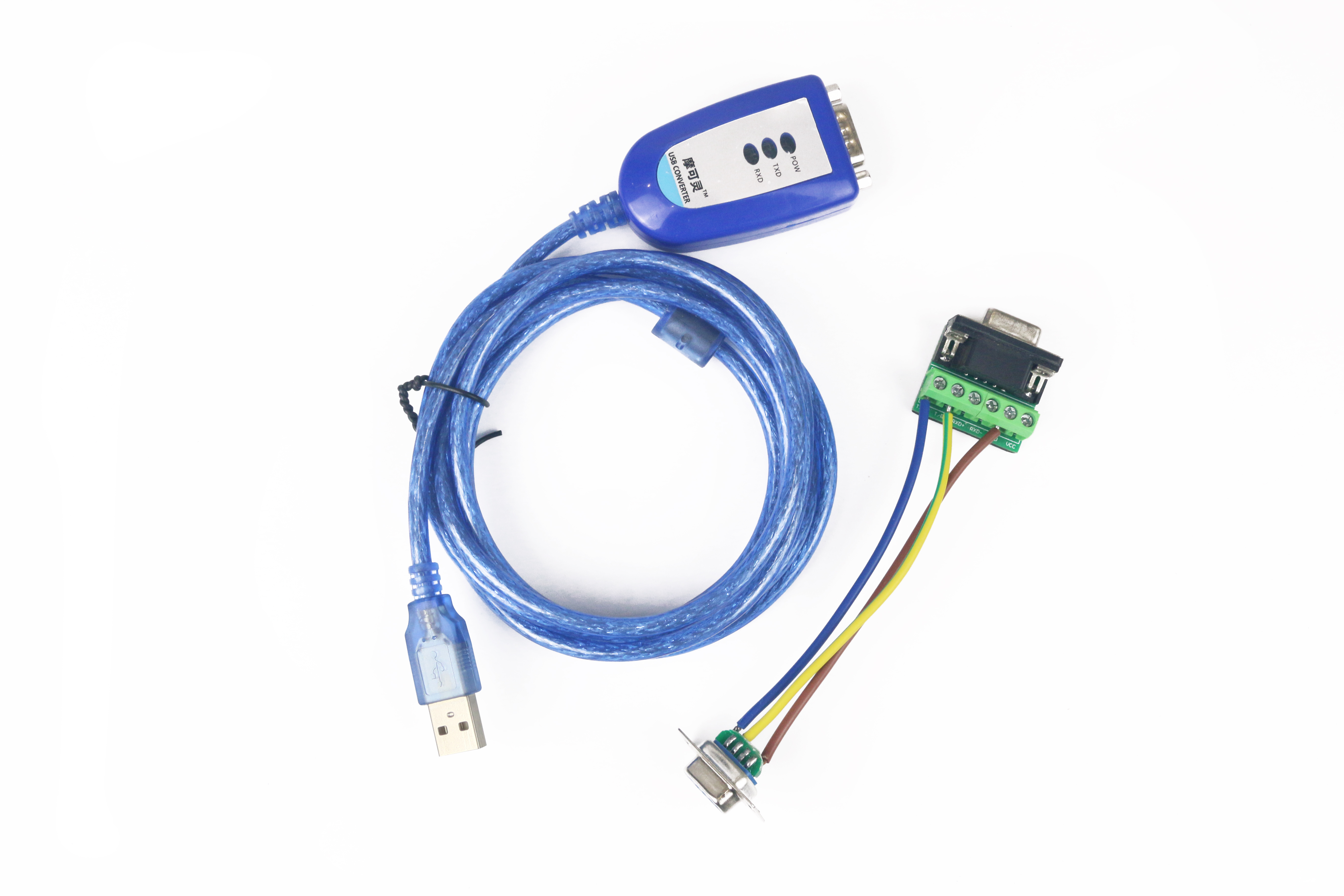

RK00031连接线

选配

仪器选配RK00031 USB转RS485母串口线工业级 连接线1.5米长
