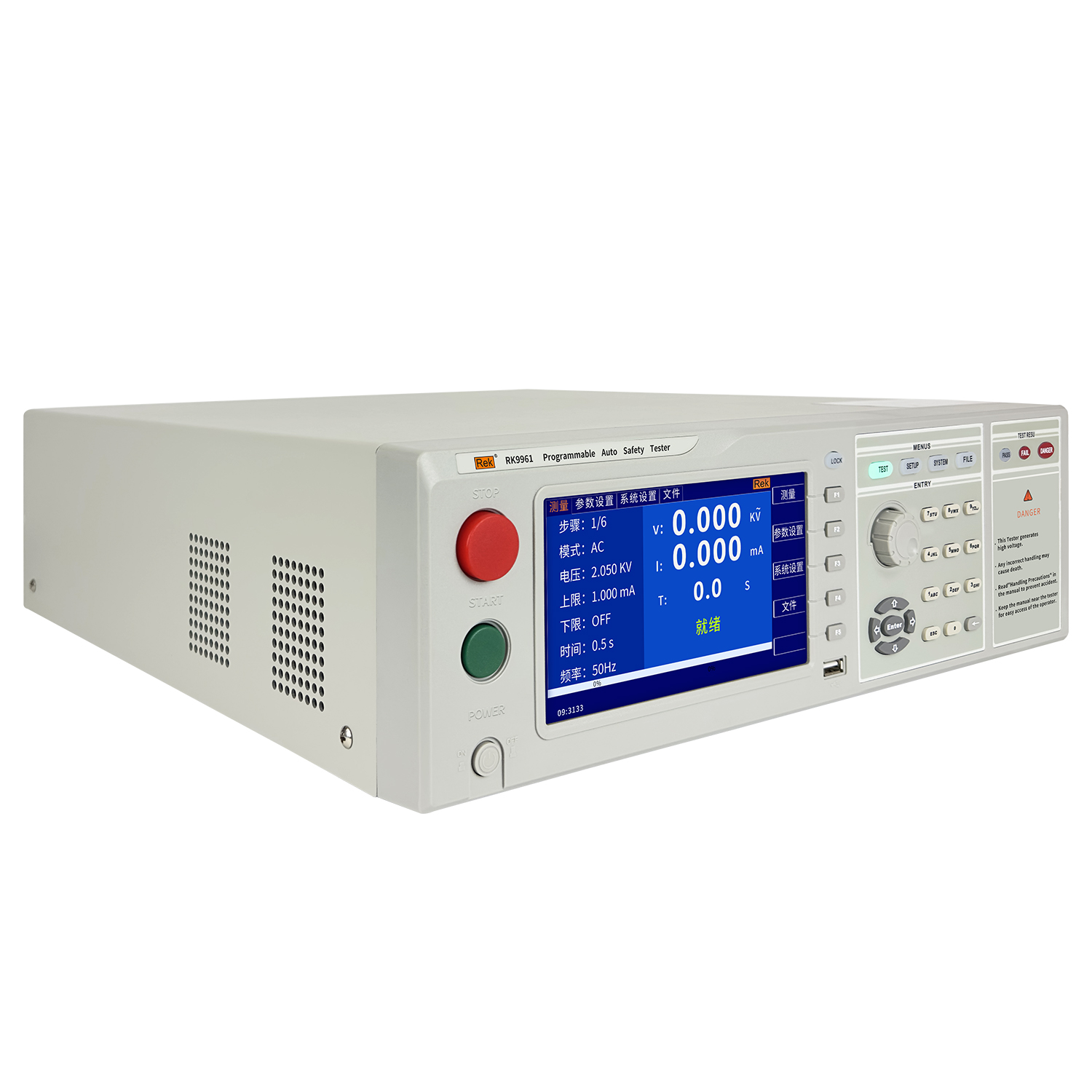

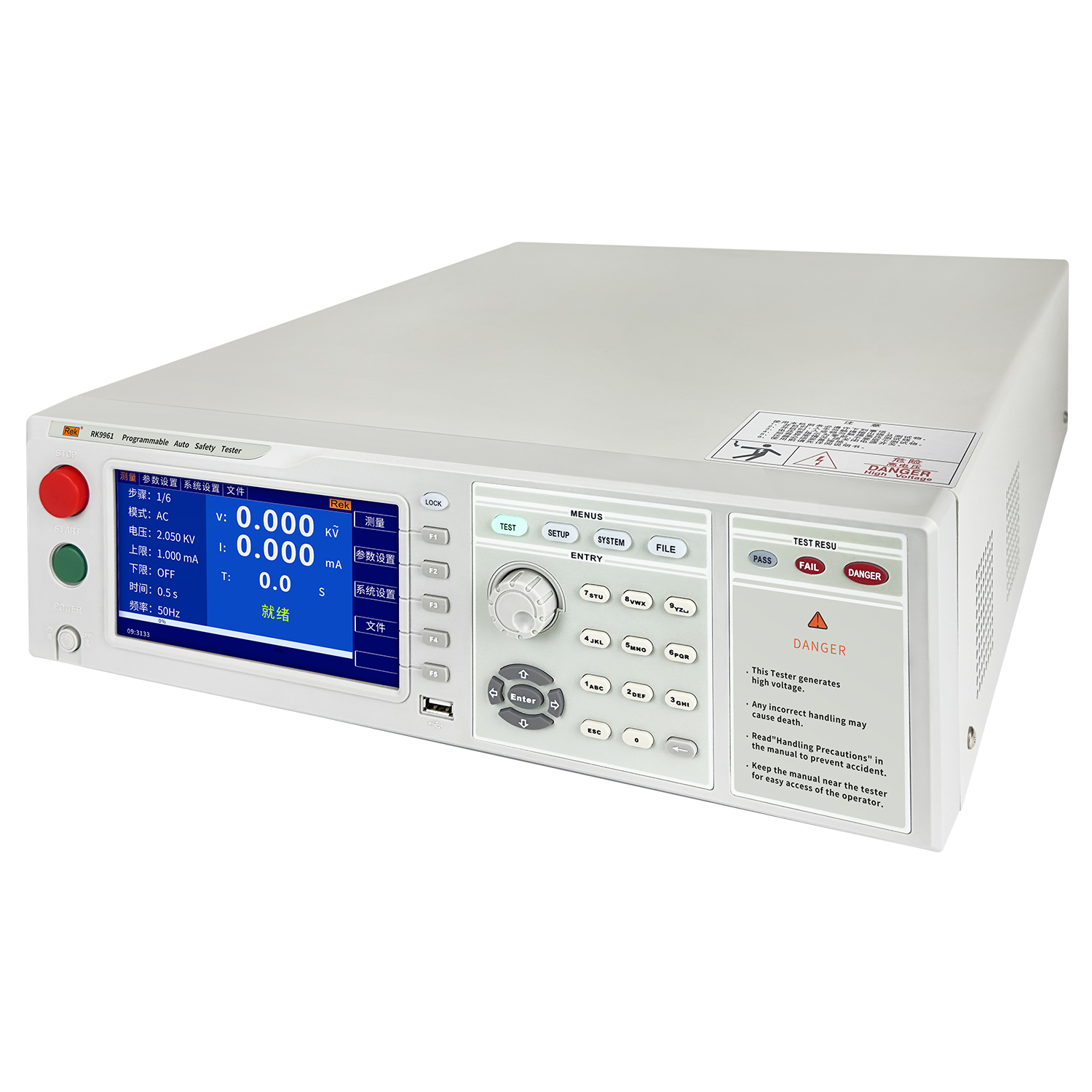

RK9961程控安规综合测试仪
RK9961:
耐压测试:AC (0.05~5.000)kV、DC(0.05~6.00)kV
绝缘测试:输出电压 0.050kV ~ 5. 000kV 解析度: 1V/每步
接地电阻:电流范围 3.0-32.0A(可定制至100A)
泄漏电流:电压范围 30.0V~300.0V
产品描述
技术参数
操作视频
产品附件
上位机软件

产品介绍

RK9961系列是一款五合一多功能的安规综合测试仪,一站多任务,解决所有安全顾虑 ,是系统整合 、实验研发的优先解决方案 。一台机满足五种安规测试。

泄漏具备医疗器械测量网络,仅限于对地电流。
MD- A 符合的标准:GB/T12113-2003(IEC60990 :1999)、GB4793.1-2007(IEC61010-1 :2001)
MD- B 符合的标准:GB/T12113-2003(IEC60990:1999)、
GB4793.1-2007(IEC61010-1 :2001)、 GB4706.1-2005(IEC60335-1 :2004)、    GB4943.1-2011(IEC60950-1 :2005)、  GB8898-2011(IEC60065 :2005)、
GB7000.1-2015(IEC60598-1 :2014)
MD- C 符合的标准:  GB/T12113-2003(IEC60990:1999)、    GB7000.1-2015(IEC60598-1 :2014)
MD- D 符合的标准:  GB4793.1-2007(IEC61010-1 :2001)
MD-E 符合的标准:    GB9706.1-2007/IEC60601-1-1988 )
MD- F 符合的标准:  GB7000.1-2015(IEC60598-1 :2014)
MD- G 符合的标准:  GB4943.1-2011(IEC60950-1 :2005)、    GB4793.1-2007(IEC61010-1 :2001)
MD 网络测量电阻≤±1%


应用领域

元器件:二极管、三极管、高压硅堆、各种电子变压器、接插件、高压电容

家用电器:电视机、电冰箱、空调、洗衣机、除湿机、电热毯、充电器等
绝缘材料:热缩套管、电容器薄膜、高压套管、绝缘纸、绝缘手套等

电热及电动工具、仪器仪表等


性能特点

五合一 交流耐压/直流耐压/绝缘电阻/接地导通电阻/泄漏电流
采用DDS数字合成技术,产生精确、稳定、纯净、低失真的正弦波
可调电压上升、下降时间,适应不同测试对象要求
具有双频综合测试,频率范围50Hz、60Hz
中英文双语操作界面,适应不同用户的需求
存储140个测试文件,每个文件最多20个测试步骤
标配PLC接口、RS232C接口、RS485接口、USB接口
采用7寸TFT(800*480)显示设置参数及测试参数,显示内容醒目、丰富


参数

机型

RK9961

交流耐压测试

电压范围

0.050kV ~ 5.000kV

电压精度

±(1%+0.2%满量程)

分辨率

1V

最大输出功率

100VA  ( 5.000kV/20mA)

最大额定电流

20mA(可定制至100mA)

下限电流范围

0 ~ 20mA,0=不判断下限

输出波形

正弦波

输出波形失真度

≤ 5%  (空载或纯阻性负载)

输出信号类型

DDS线性功放

电压上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.3s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

直流耐压测试

电压范围

0.050kV ~ 6.000kV

电压精度

±(1%+0.2%满量程)

分辨率

1V

最大输出功率

60W  ( 6.000kV/10mA)

最大额定电流

0 ~ 10mA(可定制至50mA)

下限电流范围

0 ~ 10mA

纹波系数

≤ 5%  (6kV/10mA)

放电时间

≤ 200ms

电压上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.3s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

绝缘测试

输出电压设定

0.050kV ~  5. 000kV 解析度:  1V/每步

电阻上限设定

范围: (0.2M ~ 100GΩ)

电阻下限设定

范围: (0.1M ~ 100)

电压上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.3s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

电阻表


≥500v  0.10MΩ-1.0GΩ  ±5% 1.0G-50.0 GΩ ±10%
50.0 GΩ-100.0 GΩ±15%
<500V 0.20MΩ-1.0GΩ ±10% 1.0GΩ-10.0GΩ
无精度要求

接地电阻

电流范围

3.0-32.0A(可定制至100A)

电流精度

±  ( 1%读值+0.2A)

分辨率

0.1A

电阻上限设定

最大范围可到600mΩ

电阻下限设定

0~电阻上限值

输出波形

正弦波

输出波形失真度

≤3%  (空载或纯阻性负载)

输出信号类型

线性功放驱动输出

电流上升时间

0.1s ~ 999.9s ,OFF=电压上升时间关

测试时间

0.3s ~ 999.9s ,OFF=连续测试

电压下降时间

0.1s ~ 999.9s ,OFF=电压下降时间关

泄漏电流

电压范围

30.0V~300.0V

电压精度

±(1%读值+2V)

分辨率

0.1V

最大输出功率

5000VA(220V) 3000VA(110V)

电流上限设定

0.1uA~20.00mA

电流下限设定

0.1uA~电流上限

电压上升时间

0,1.0s~999.9s 0=电压上升时间关

测试时间

0,1.0s~999.9s 0=OFF连续测试

MD模拟人体网络

8种标准网络

MD-A(GB/T12113-2003、GB4793.1-2007)、MD-B/B1(GB/T12113-2003、GB4793.1-2007、GB4706.1-2005、GB4943.1-2022、GB8898-2011)、MD-C(GB/T12113-2003、GB7000.1-2015)、MD-D(GB4793.1-2007)、MD-E(GB9706.1-2007)、MD-F(GB7000.1-2015)、MD-G(GB4943.1-2011、GB4793.1-2007)

机型

卧式

隔离变压器

附件可选

电弧侦测

1mA-20mA

输出频率

AC 50Hz/60Hz GR 50Hz/60Hz

输入特性

230V±10% 50Hz/60Hz

测试报警

蜂鸣器、液晶显示、FAIL指示灯

屏幕尺寸

7寸 TFT 液晶

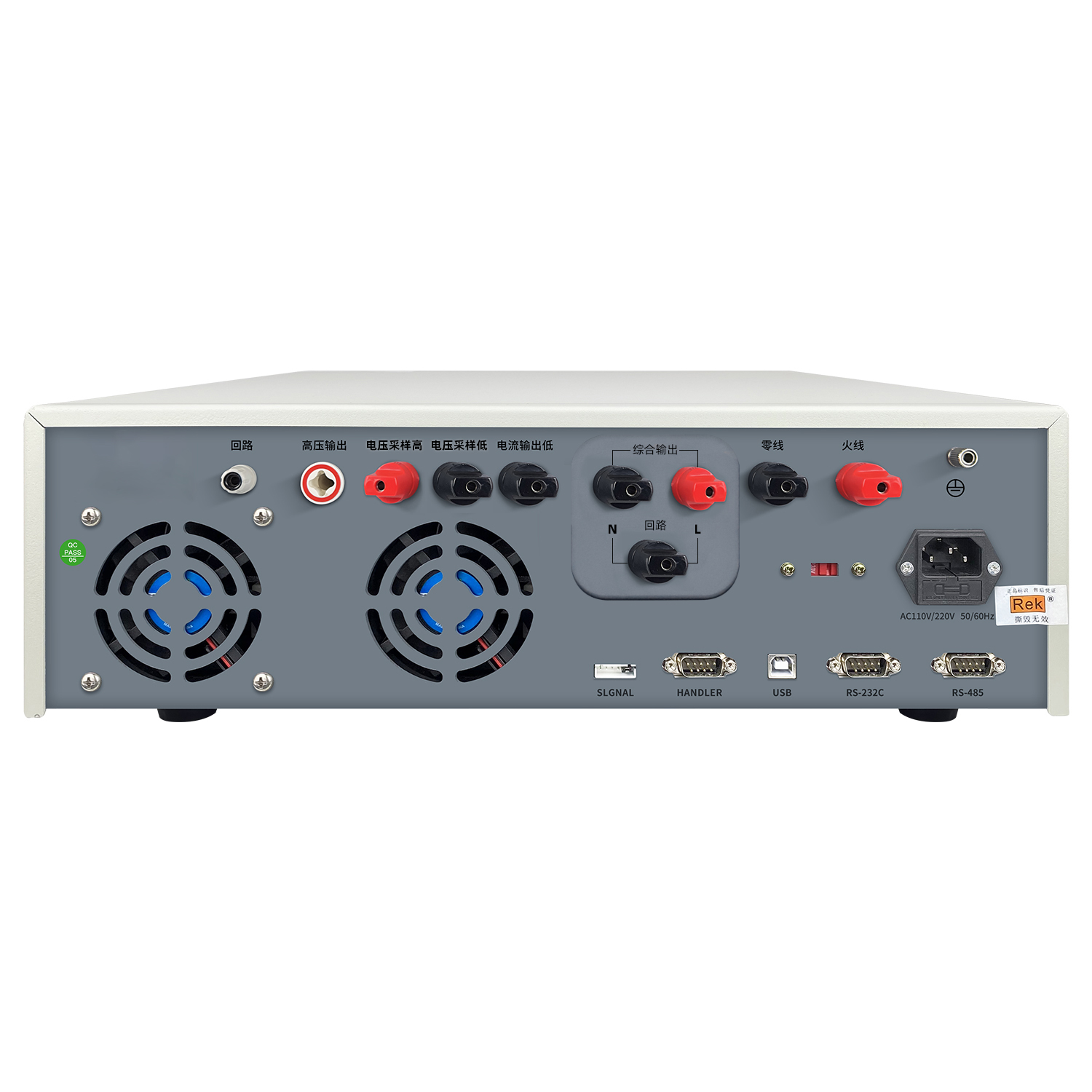

通讯接口

HANDLER、RS232、RS485、USBDRV(电脑接口)、USBHOST(U 盘接口)

存储器

16M flash 每个文件可存储50个测试步骤

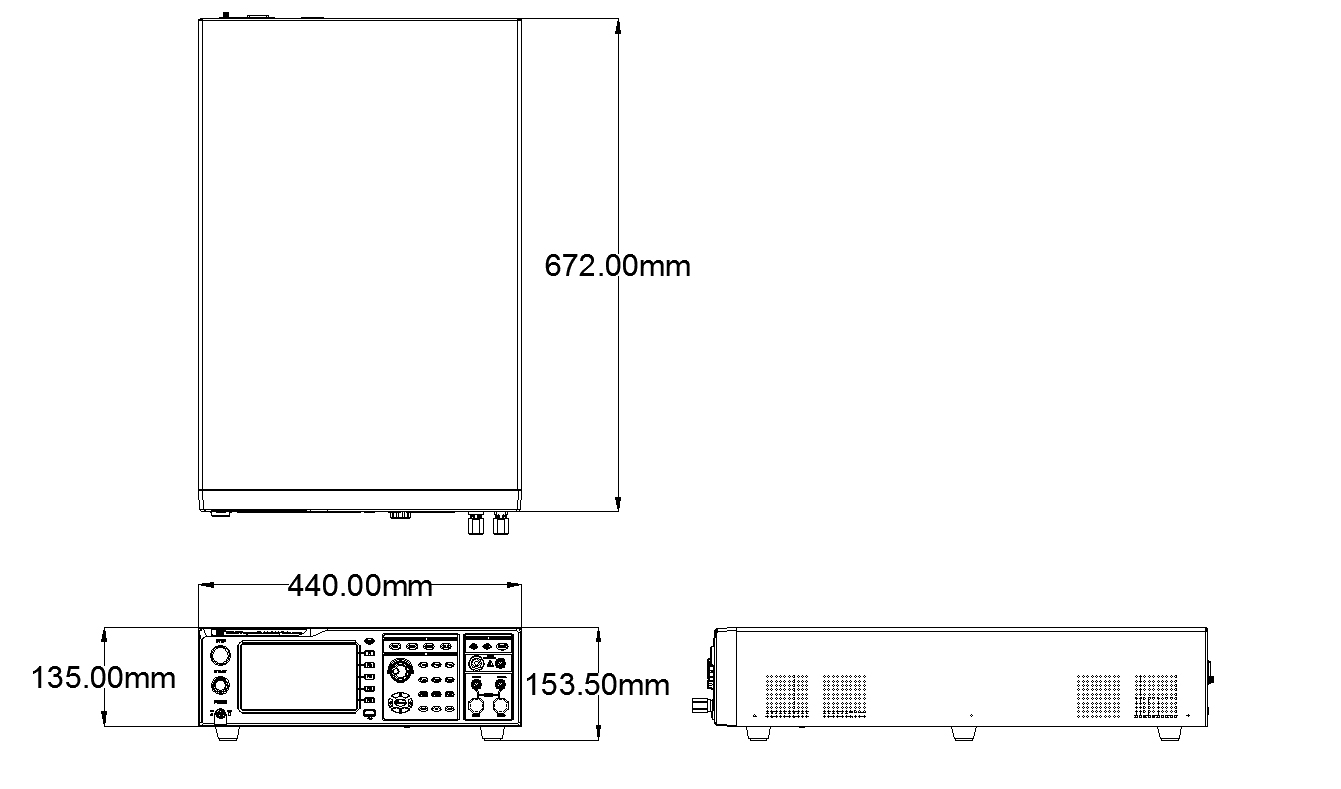

外形体积 (W × D × H)

670mm*440mm*140mm

重量(KG)

30.35KG

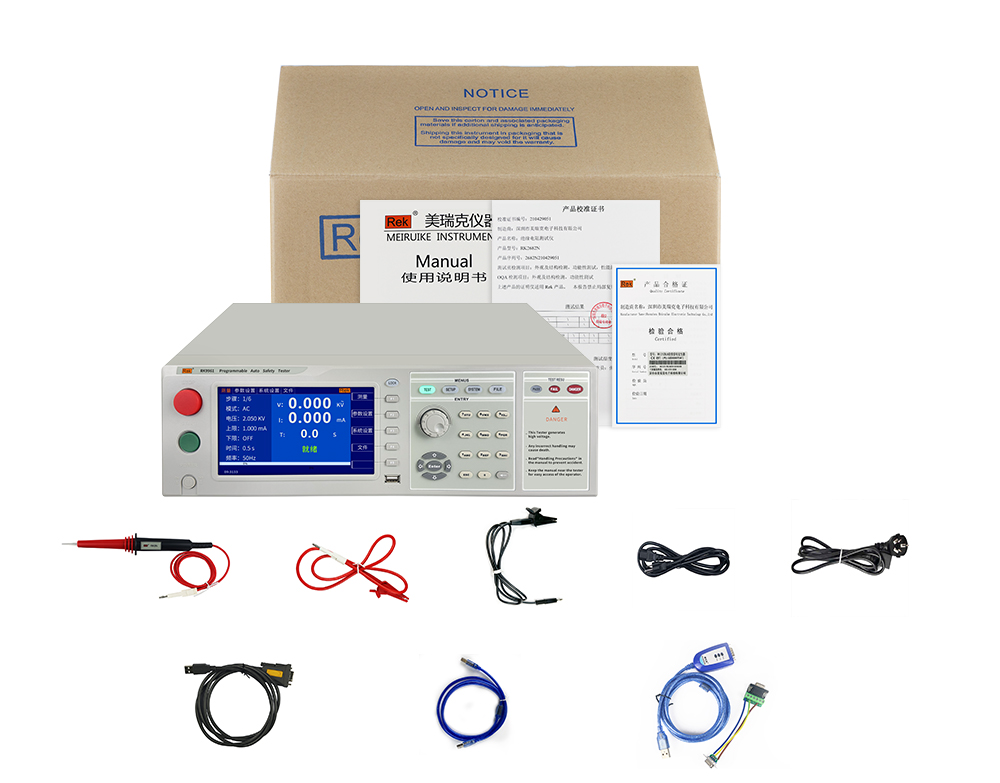

随机标配附件

电源线RK00018 、电源线组件RK00063、RS232通讯电缆RK00002 、RS232 转USB 线RK00003 、
USB转方口连接线RK00006 、测试线RK26003A 、
测试线RK00048、高压棒RK8N+、MODBUS测试上位机(官网下载)、RK261156-1测试线、RK00028测试线、
接地测试夹RK-12(30A)

选配件

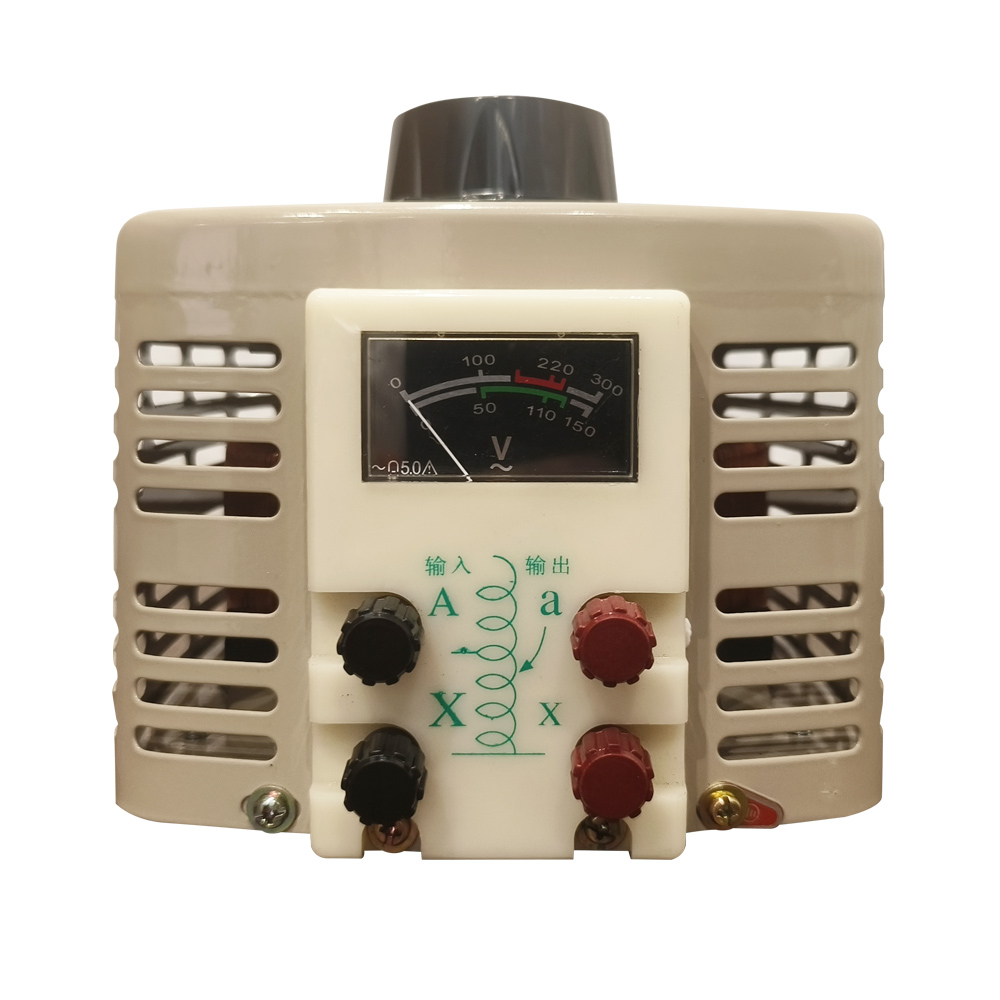

RK00031 USB转RS485 母串口线工业级、连接线1.5米长、 隔离调压器、RK00070串口选件LAN网口

接触检查(阻值软件判断)

可选打开或者关闭


型号


类型

概述

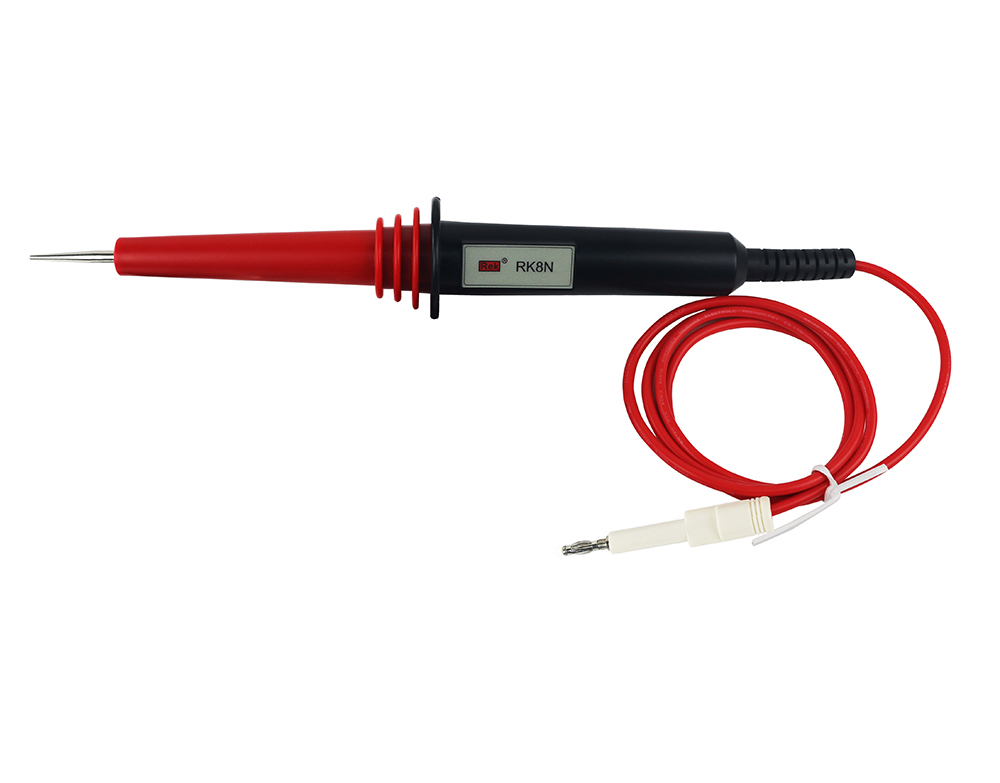

RK8N+

标配

仪器标配十字无控高压棒,可单独购买。

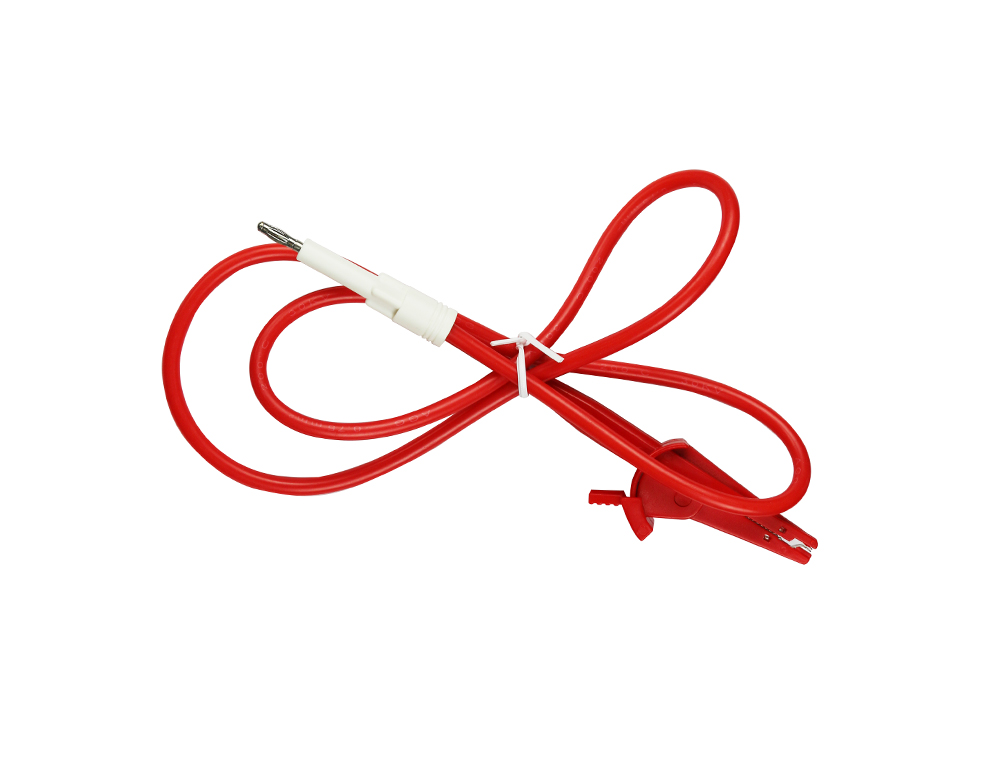

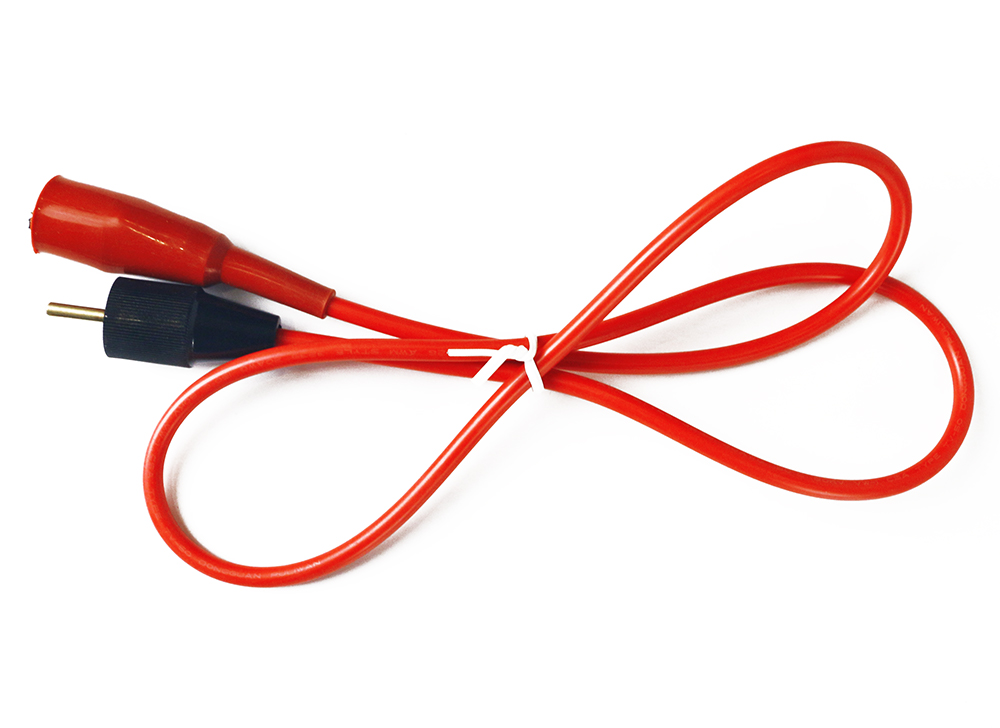

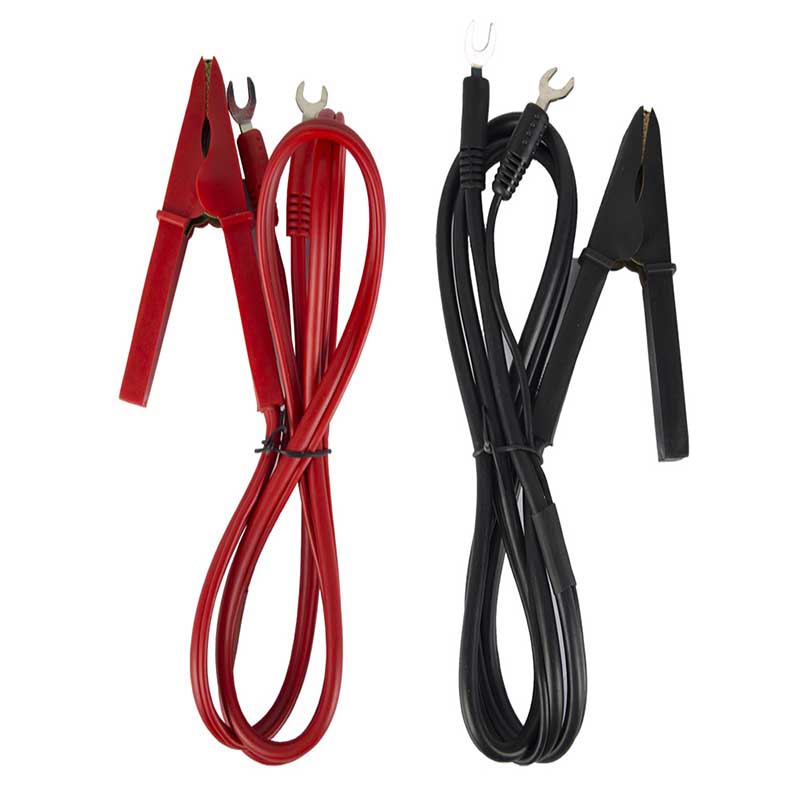

RK26003A

标配

仪器标配耐电压测试夹,可单独购买。

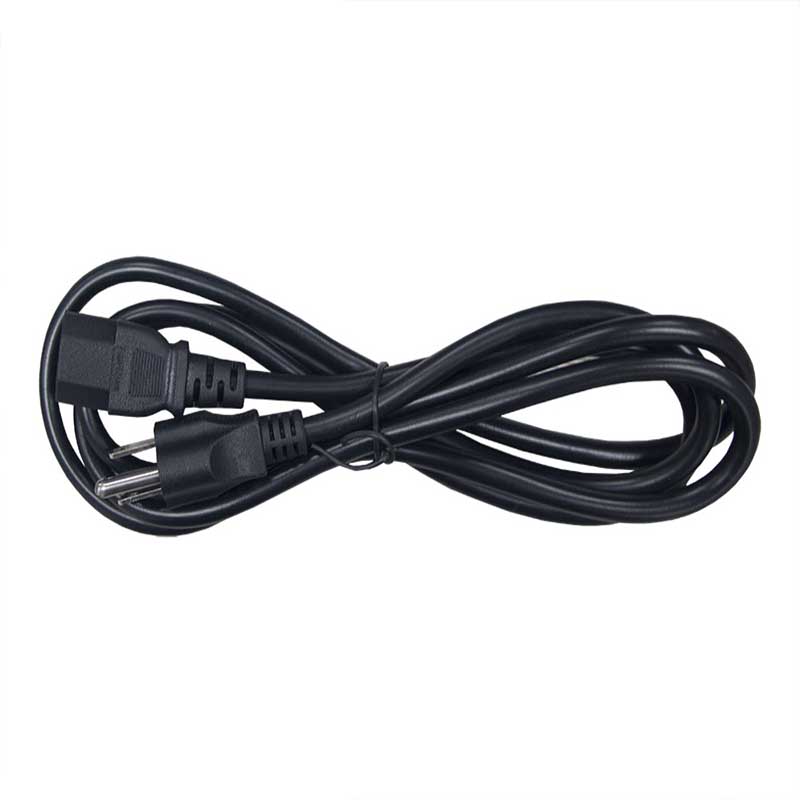

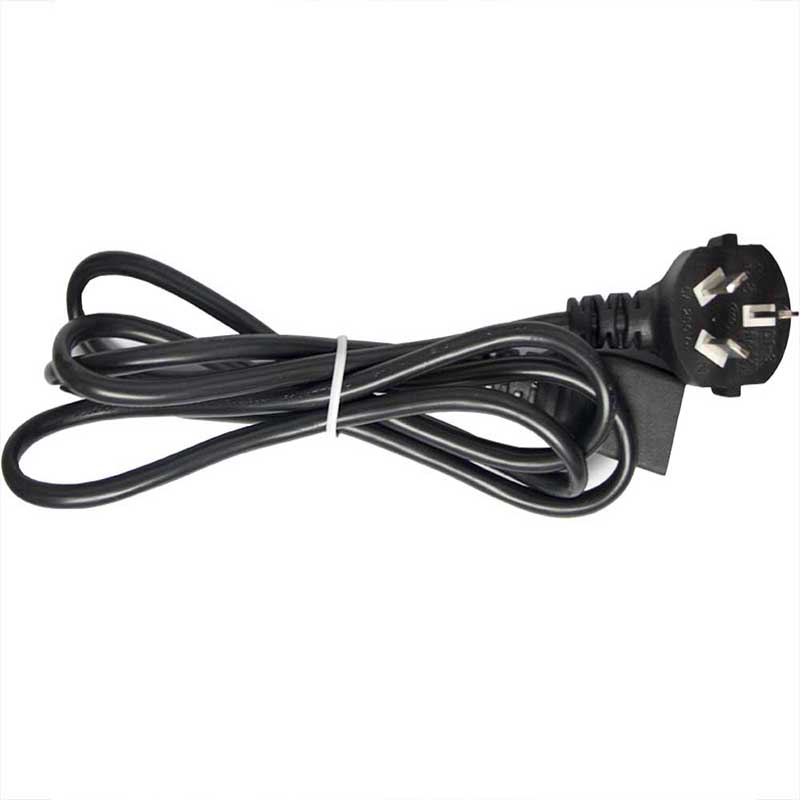

电源线RK00018

标配

仪器标配电源线,可单独购买。

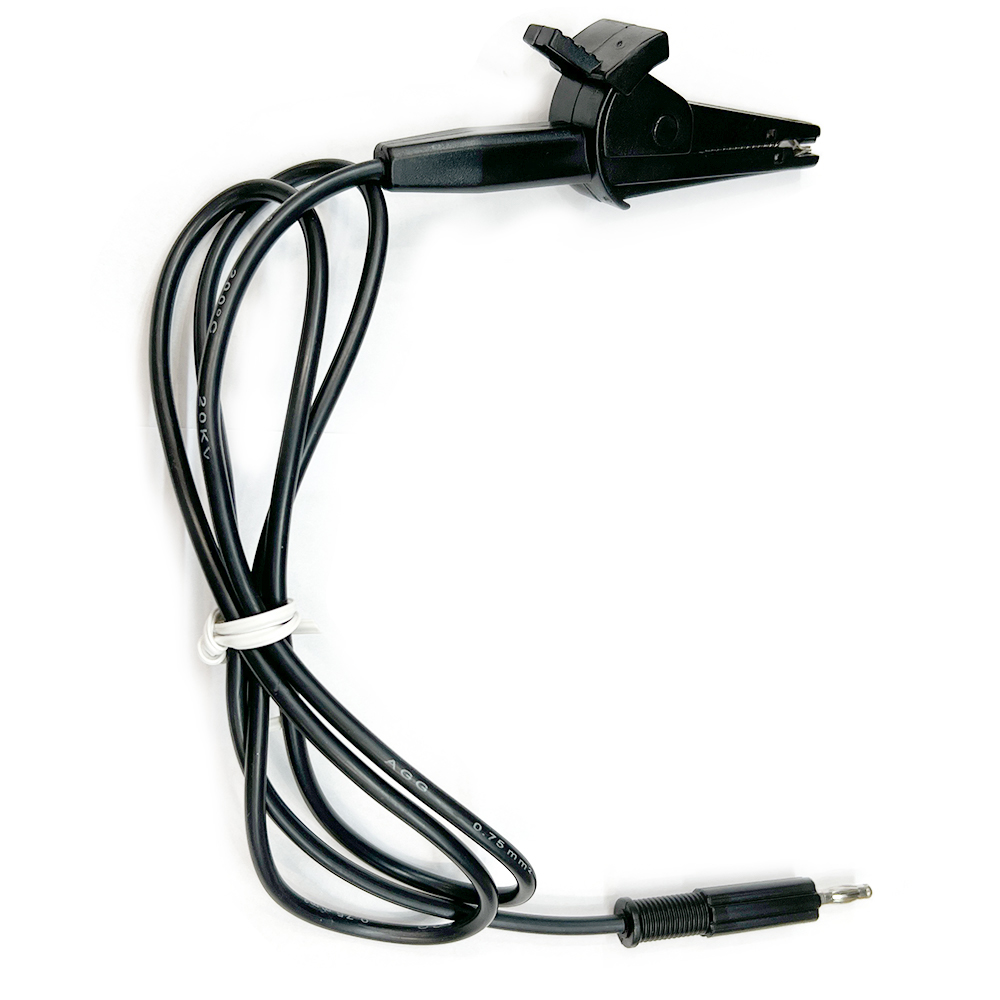

RK000048

标配

仪器标配耐压接地夹,可单独购买。

RK00002

标配

仪器标配RS232串口连接线,可单独购买。

RK00001

标配

仪器标配国标电源线,可单独购买。

合格证保修卡

标配

仪器标配合格证及保修卡。

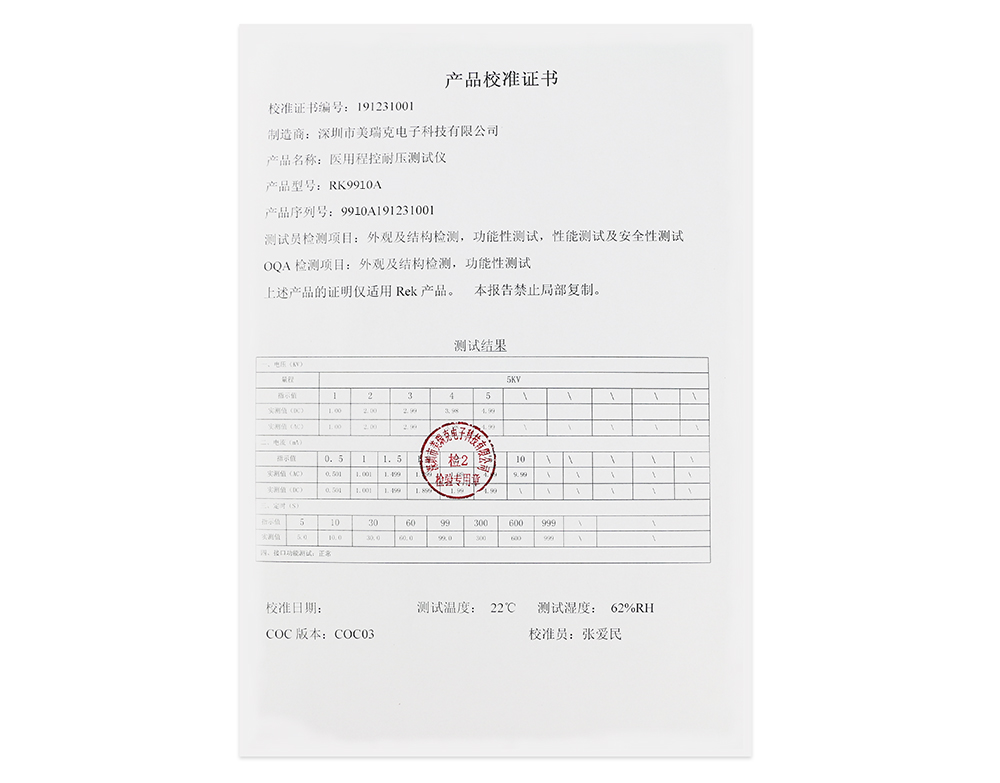

出厂校准证书

标配

仪器标配产品校准证书。

说明书

官网产品页下载

标配

仪器标配产品使用说明书。

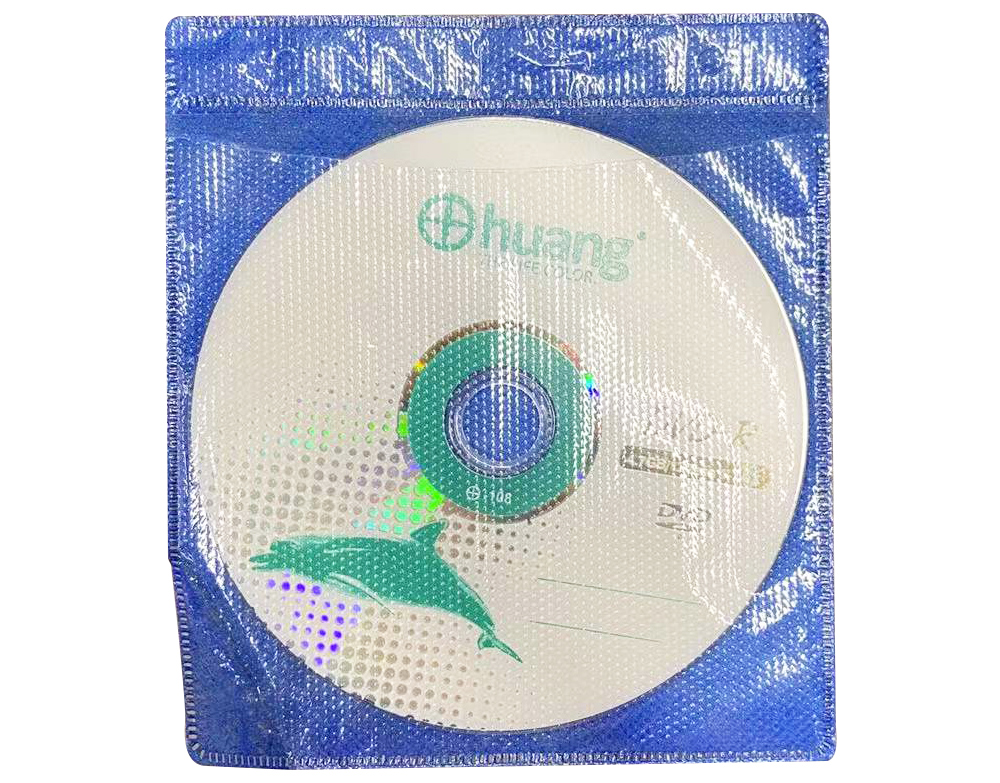

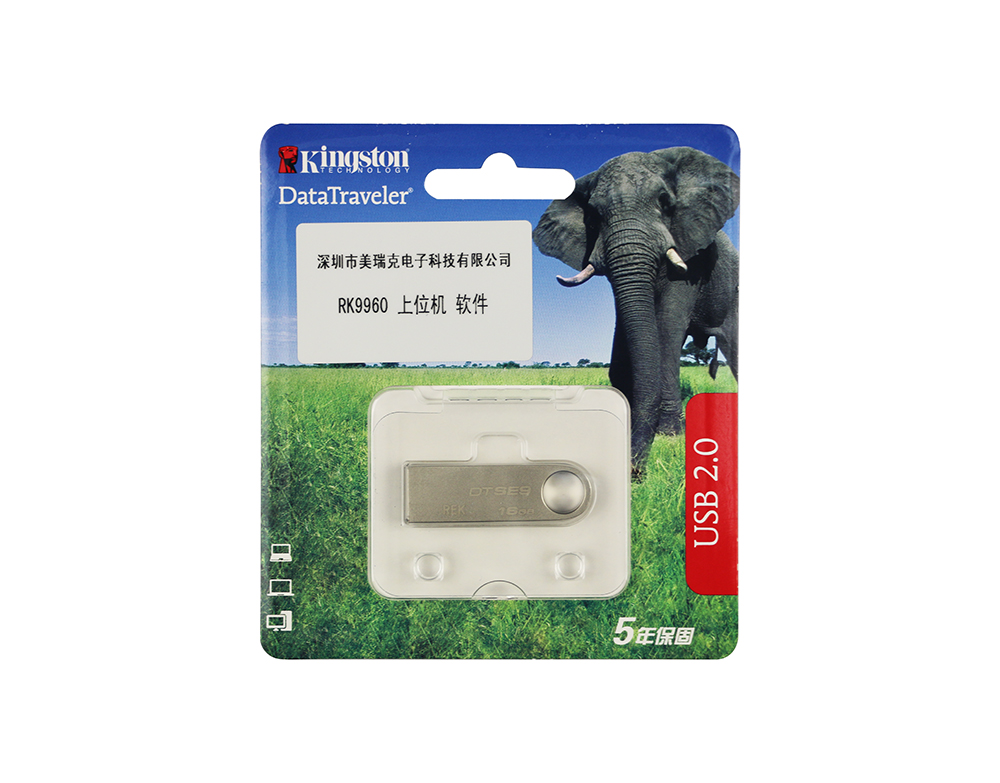

上位机软件

官网产品页下载

标配

仪器标配上位机软件。

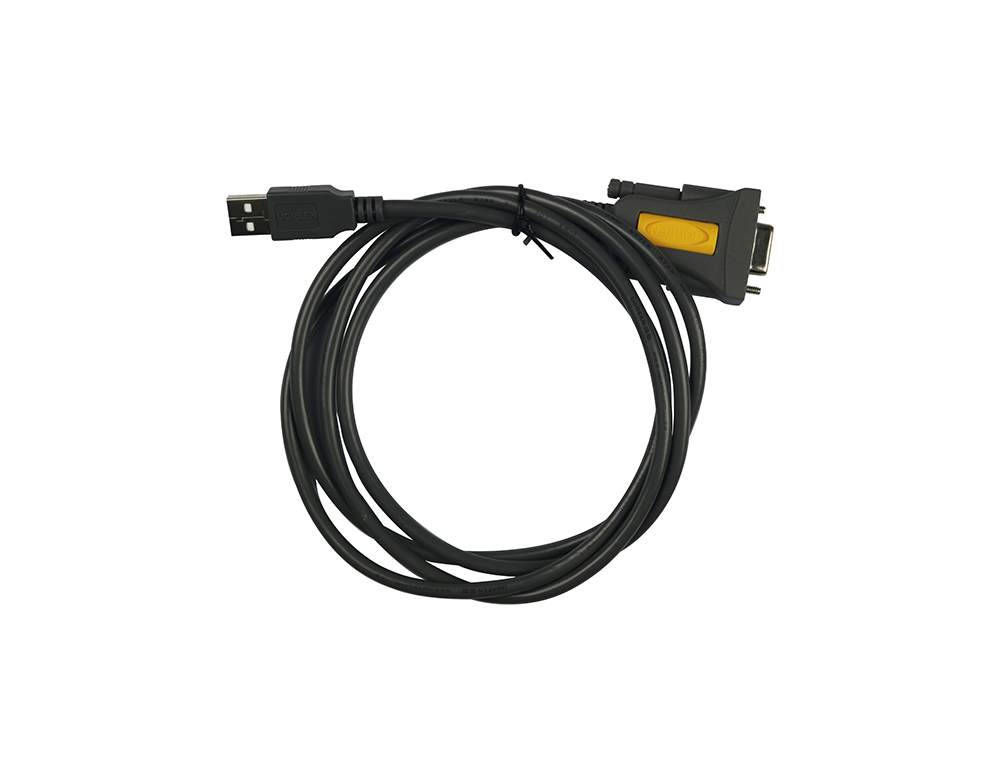

RS232转USB连接线

标配

仪器标配RS232转USB连接线。

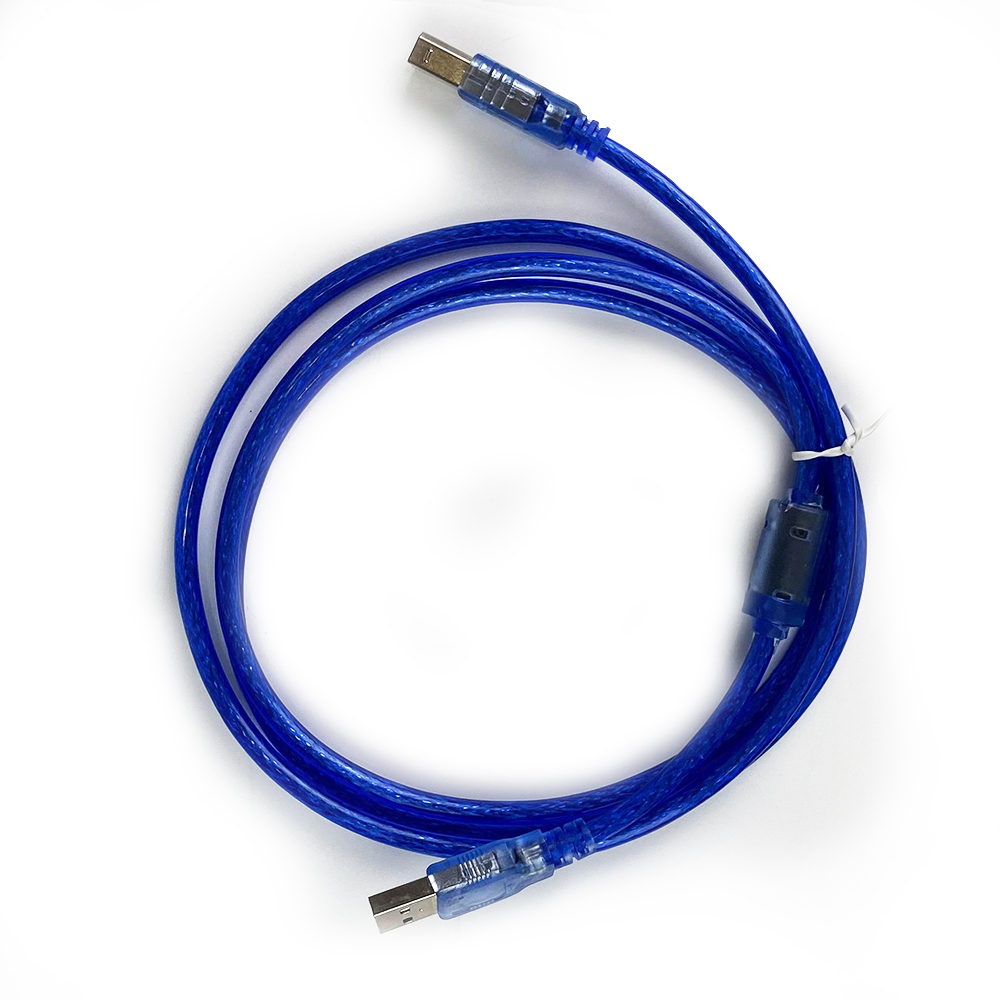

USB转方口连接线

标配

仪器标配USB转方口连接线。

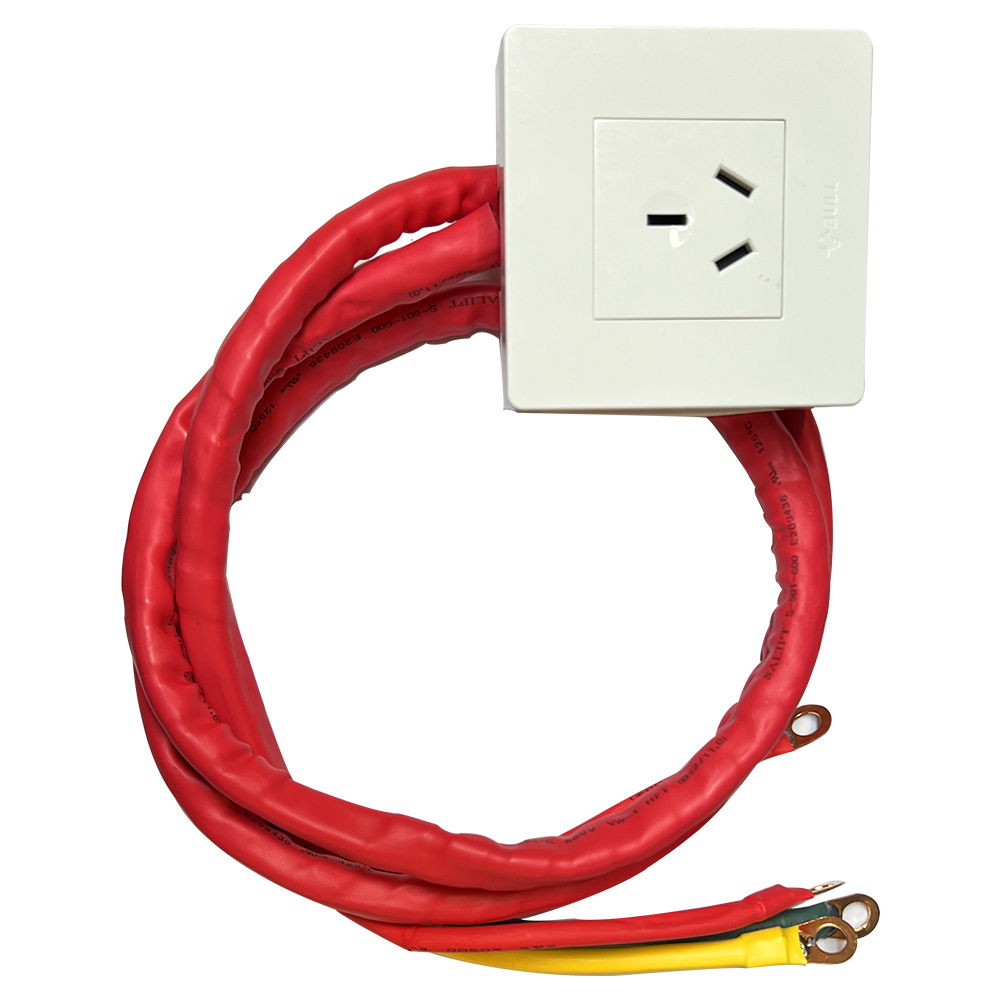

电源线组件RK00063

标配

仪器标配测试线,可单独购买。

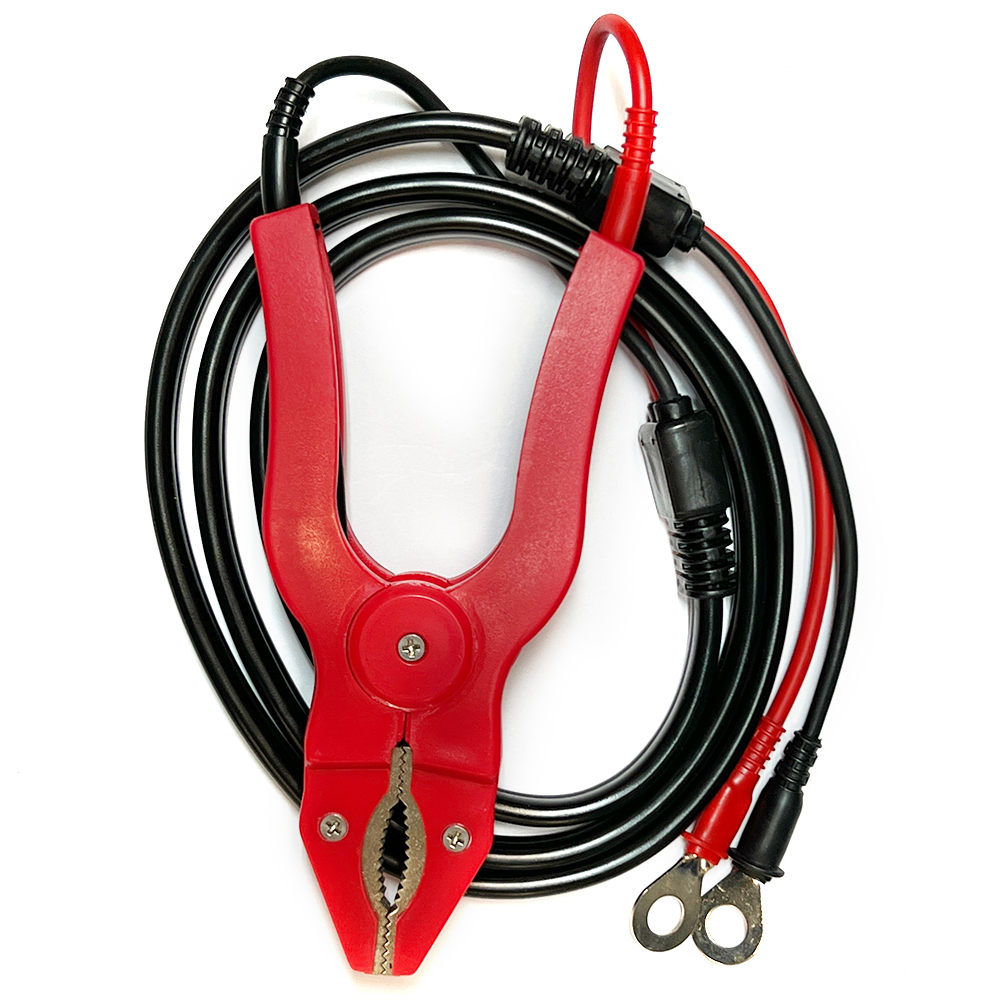

接地测试夹RK-12(30A)


标配

仪器标配测试线,可单独购买。

RK1156电源线组件RK00028


标配

仪器标配RK1156电源线组件RK00028可单独购买。

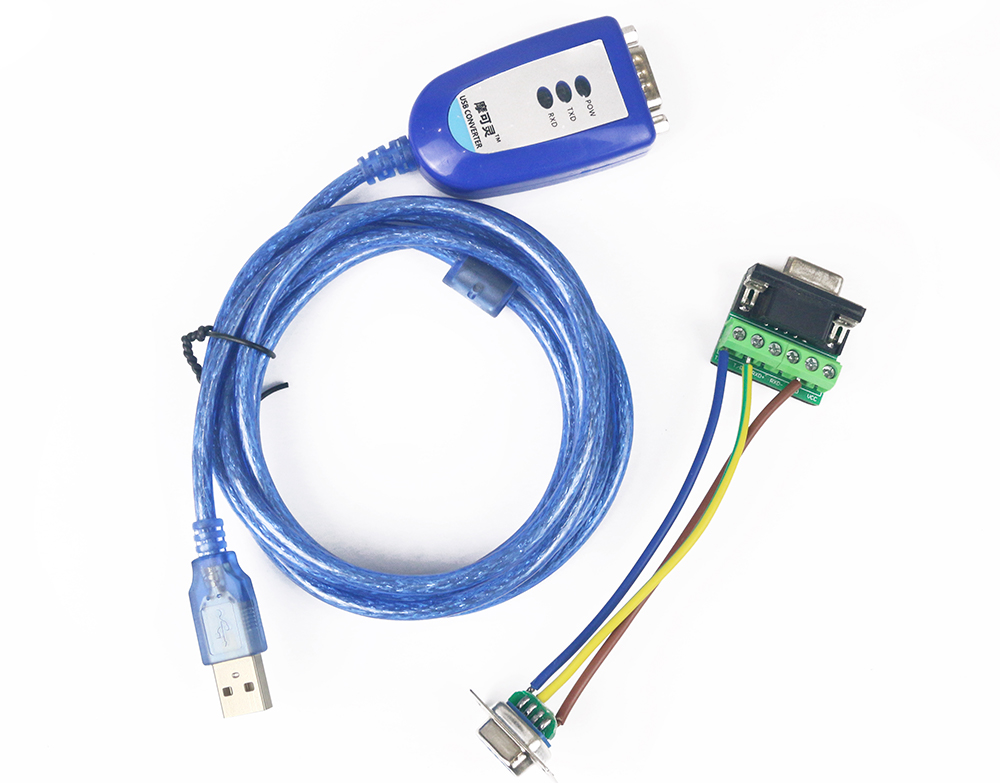

RK00031

选配

仪器选配USB转485,连接线1.5米长可单独购买。


RK9961程控安规综合测试仪上位机软件: https://drive.weixin.qq.com/s?k=AE4AMQdrACQL01ycU4

RK9961程控安规综合测试仪MODBUS软件:https://drive.weixin.qq.com/s?k=AE4AMQdrACQOAsGDpv
